СКБ ЭП МИКО-1 — промышленный микроомметр

Описание

Измерение электрического сопротивления в безиндуктивных цепях в диапазоне 1 μΩ ÷ 0,02 Ω

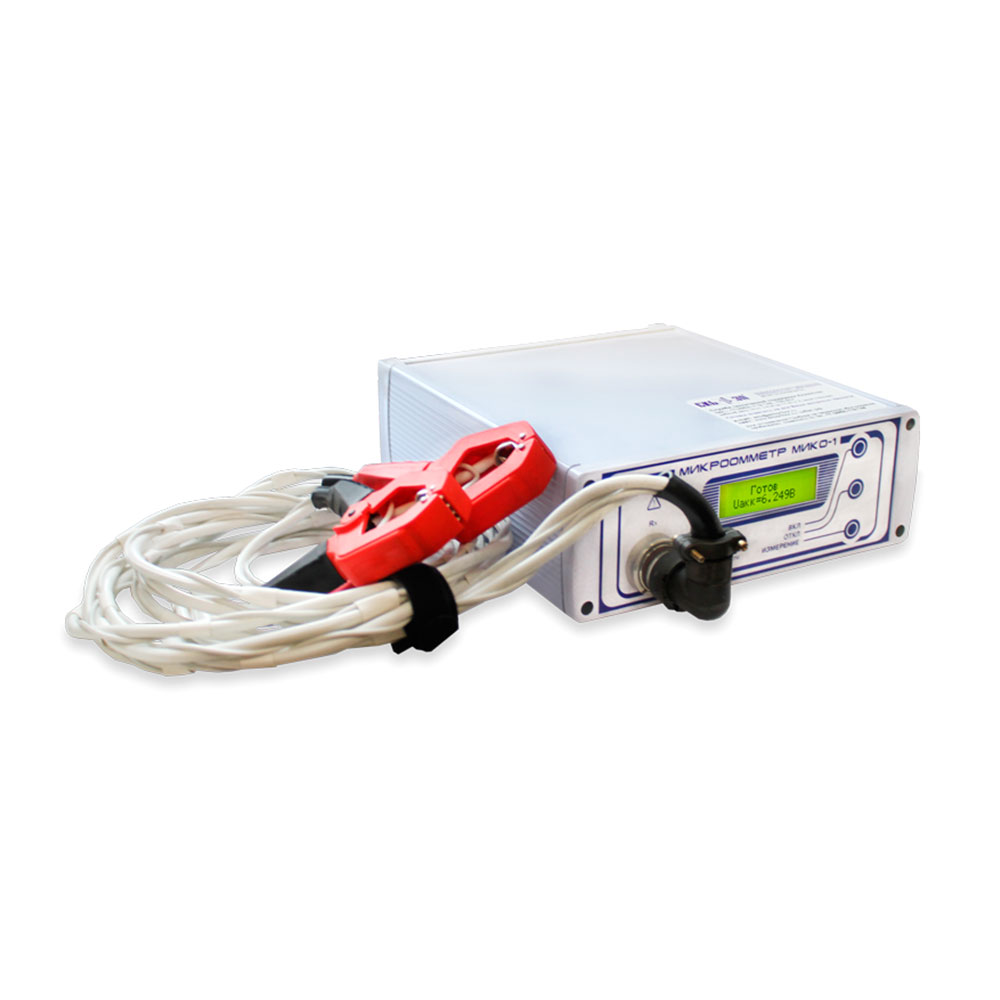

Промышленный микроомметр МИКО-1 предназначен для измерения переходного электрического сопротивления постоянному току в диапазоне 1 μΩ ÷ 0,02 Ω:

• контактов высоковольтных выключателей (в т.ч. со встроенными трансформаторами тока);
• контакторов, размыкателей, соединителей;
• болтовых, сварных и паяных соединений токопроводов и шин;
• рельсовых соединений, колесных пар вагонов и др.

Сила измерительного тока до 50 A

Окисная плёнка и неметаллические включения контактов обуславливают нелинейную зависимость переходного сопротивления от протекающего тока. Особенно сильно эта нелинейность заметна при измерении электрического сопротивления контактов (переходное сопротивление) при помощи небольших токов. Микроомметры с током до 10 А дают завышенные показания сопротивления, что может повлечь неоправданную отбраковку контактов.

В связи с этим для получения достоверных значений измерения рекомендуется проводить при достаточно больших токах через переходное сопротивление, что нашло свое отражение, например, в стандартах МЭК 56 (I≥50 A). МИКО-1 работает на токе 50 А, при этом диагностика выполняется при такой силе измерительного тока, при которой нелинейной зависимостью сопротивления от силы измерительного тока можно пренебречь.

Силы тока в 50 А вполне достаточно для проведения работ, если не указаны иные требования к диагностическому оборудованию. Если необходим более мощный микроомметр, рекомендуем рассмотреть МИКО-21 (ток до 200 А) или МИКО-2.3 (ток до 1000 А).

Измерительный ток протекает стабильно и достаточное время

Нестабильность тока микроомметра вызывает дополнительную погрешность измерения сопротивления, пропорциональную изменению тока за время измерения индуктивности цепи. При этом индуктивность цепи складывается из индуктивности встроенного трансформатора тока и полюсов выключателя, а также индуктивности присоединительного кабеля.

Стандартные методы поверки микроомметров не предусматривают определение дополнительной погрешности, вызванной наличием индуктивности в цепи. Отсюда следует, что даже занесение прибора в Государственный реестр средств измерений не дает гарантии отсутствия у этого прибора дополнительной погрешности, вызванной индуктивностью цепи.

Только наличие в приборе стабилизации измерительного тока позволяет свести к минимуму эту составляющую погрешности, а также позволяет измерять электрическое сопротивление цепей содержащих трансформаторы тока, которыми, как правило, оборудованы высоковольтные баковые выключатели.

Устойчивая работа в условиях мощных помех промышленной частоты

МИКО-1 разработан специально для эксплуатации в условиях жесткой электромагнитной обстановки электрических станций и подстанций, а измерительные каналы прибора позволяют подавлять электромагнитные помехи промышленной частоты.

МИКО-1 соответствует требованиями ГОСТ 52931-08 и защищён от электромагнитных полей напряжённостью до 400 А/м путём экранирования, а так же использованием специальных схемных решений.

Участие пользователя в измерительном процессе минимально

Запуск процесса измерения производится по нажатию одной кнопки, без дополнительных настроек.

Автономность аккумулятора

Встроенный аккумулятор микроомметра МИКО-1 обеспечивает его автономность и имеет ёмкость, достаточную для выполнения до 100 измерений. Его зарядка производится от внутреннего зарядного устройства, работающего от сети постоянного или переменного тока.

Простота, портативность и надёжность

Для проведения измерений на мощных выключателях, необходимо подниматься по лестнице или в подъёмнике. Чтобы сократить число подъёмов и спусков, а также провести измерение за один подъём, желательно иметь лёгкий микроомметр с эргономичными измерительными кабелями.

Кроме того, при подъёме на выключатель руки в целях безопасности должны быть свободны, поэтому желательно иметь микроомметр, который можно повесить на плечо.

Указанным требованиям полностью соответствует промышленный микроомметр МИКО-1, который имеет малый вес (3,6 кг) и габариты, а специальная сумка обеспечивают его удобное перемещение, что позволяет подниматься с прибором на любой выключатель. Прибор достаточно прост в эксплуатации и надежен, что не раз отмечалось пользователями.

Вариативная комплектация прибора

Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:

• Измерительный кабель с зажимами типа «крокодил» К01 (стандартная комплектация), где в одном зажиме конструктивно объединены токовые и потенциальные провода;
• Для удобства подключения к шпильке ввода реализуются потенциальные пружинные и штыревые контакты, которые сопрягаются с кабелем К01;
• Измерительный кабель с игольчатыми подпружиненными контактами, который достаточно удобен при контроле сопротивлений сборных и присоединенных шин.

Эксплуатация при любых погодных условиях

Диапазон температуры эксплуатации от -15°С до +40°С позволяет работать с прибором в сложных погодных условиях, гарантируя заявленную точность результатов.

Комплектация

Дополнительная комплектация микроомметра МИКО-1 (по заказу)

Технические характеристики
