Описание
| Производитель: | Россия |
| Номер реестра СИ: | 83550-21 |

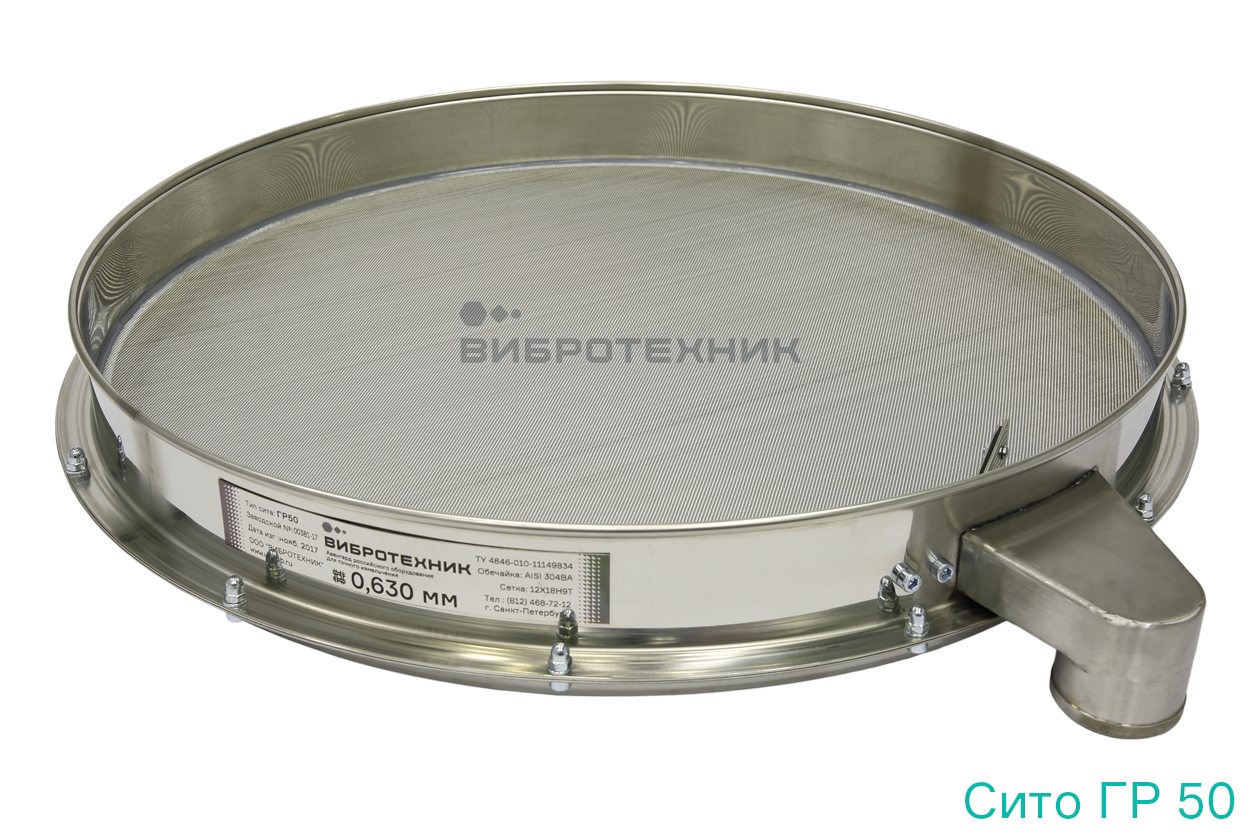

Сито лабораторное ГР 50 состоит из верхней и нижней обечаек, решета в сборе, винта с шайбами и гайками, патрубка, отбойника и резинового уплотнительного кольца.
В месте крепления решета и на верхнем торце обечайки выполнены круговые буртики, обеспечивающие жесткость сита и размещен силиконовый уплотнитель, исключающий попадание материала между обечайкой и решетом.
На обечайке методом лазерной гравировки выполнен шильдик.
Резиновое уплотнительное кольцо, установленное в канавке решета, исключает возможность соударения торцов сит и обеспечивает плотность соединения сит между собой, с промежуточными кольцами, поддонами и крышками.
Сетка сита изготавливается из нержавеющей стали и латуни.
Перфорированное полотно сита изготавливается тремя различными способами:
- из стандартного перфорированного полотна;
- из полотна с зонной перфорацией;
- методом лазерной резки.
Отрасли применения:
- Горнодобывающая
- Металлургическая
- Пищевая
- Строительная
- Химическая
- Фармацевтическая
Технические характеристики
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
|---|---|
| Внутренний диаметр обечайки, мм | 500 |
| Размер ячеек сетки, мм | 0,315 — 5,0 |
| Размер отверстий перфорированного полотна, мм | 0,8 — 5,0 |
| Масса сита, кг, не более | 3,6 |
Варианты исполнения просеивающих элементов
| СЕТКА МЕТАЛЛОТКАНАЯ ПО ГОСТ 6613-86, ГОСТ 3826-82, ТУ-14-4-507-99, ТУ-14-4-1561-89, ТУ 14-4-167-91 |
||||||||
|---|---|---|---|---|---|---|---|---|
| Размер ячейки, мм | 0,315 | 0,355 | 0,4 | 0,45 | 0,5 | 0,56 | 0,63 | 0,7 |
| Материал | н, л | н, л | н, л | н, л | н, л | л | н, л | н, л |
| Размер ячейки, мм | 0,8 | 0,9 | 1 | 1,1 | 1,2 | 1,25 | 1,4 | 1,6 |
| Материал | н, л | н, л | н, л | н | н | н, л | н | н, л |
| Размер ячейки, мм | 1,8 | 2 | 2,2 | 2,5 | 2,8 | 3,2 | 3,5 | 4 |
| Материал | н | н, л | н | н, л | н | н | н | н |
н — нержавеющая сталь, л — латунь
| ПЕРФОРИРОВАННОЕ ПОЛОТНО ПО DIN 24041, ТУ 1812-001-50336739-2008 | ||||||
|---|---|---|---|---|---|---|
| Размер отверстий, мм | Диаметр | 0,8 | 1,0 | 1,5 | 2,0 | 2,5 |
| 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | ||
| Сторона квадрата | 3,15 | 3,5 | 4,0 | 4,5 | 5,0 | |
