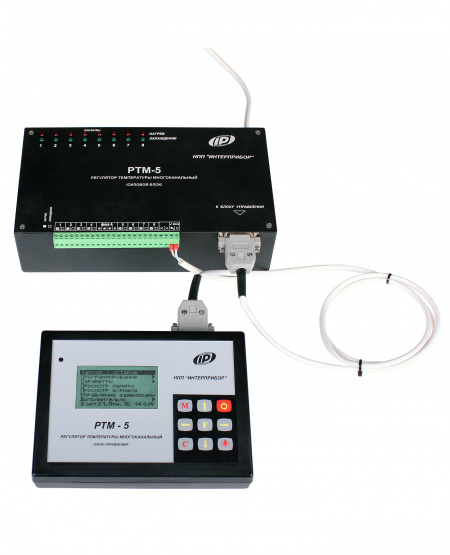

Система управления тепловлажностной обработкой бетона РТМ-5

В наличии

330 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Количество каналов регулирования	8
  Диапазон измерения температуры, °С	-50…+125
  Диапазон регулирования температуры, °С	0…+125
  Пределы погрешности измерения температуры, °С	±0,5
  Дискретность индикации температуры, °С	0,1
  Время цикла термообработки	1 час… 31 день
  Дискретность задания температуры, °С / времени, мин	1 / 1
  Потребляемая мощность, Вт (без силовых устройств)	10
  Тип датчиков температуры	DS-1820
  Коммутируемая нагрузка, Вт	0…400
  Типы интерфейсов	RS-485, RS-232
  Память режимов работы	16
  Количество видов исполнения цифровых датчиков температуры	3
  Количество обслуживаемых систем РТМ-5	до 30

• Описание

  Система управления ТВО бетона РТМ-5 предназначена для программного автоматического управления процессами тепловлажностной обработки железобетонных изделий на предприятиях стройиндустрии.

  Система автоматизирует технологические установки циклического и непрерывного действия: ямные и туннельные пропарочные камеры, термоформы, кассетные установки и другие установки.

  РТМ-5 обеспечивает управление тепловой обработкой в паровоздушной среде, в том числе при работе с парогенераторами, в продуктах сгорания природного газа, при электро- и инфракрасном прогреве бетона.

  Тепловлажностная обработка железобетонных изделий позволяет сократить период твердения бетона и повысить эффективность производства. Автоматизация процессов твердения помогает выдерживать температурно-временные режимы и экономить затраты энергии и времени.

  Состав системы автоматического управления.

  1. Блок автоматического программного управления на 8 камер
  2. Силовой блок управления исполнительными органами нагрева — 8 каналов
  3. Цифровые датчики температуры — 3 вида исполнения
  4. Исполнительные органы систем нагрева и охлаждения: задвижки с реверсивным электроприводом, силовые контакторы, электропневмоклапаны
  5. Линии связи РТМ-5 с датчиками температуры и исполнительными органами
  6. Прибор ТЕРМОТРАНСФЕР для считывания информации с РТМ-5, ее хранения и передачи на компьютер
  7. Коммуникации для связи с компьютером
  8. Сервисная компьютерная программа
  9. Блок связи с ПК по RS-485 для удаленного доступа и управления

  * — комплектуются заказчиком самостоятельно.

  Сервисная компьютерная программа. Считывание данных из РТМ-5, формирование отчетной документации, оперативное формирование и редактирование температурно-временных диаграмм работы, формирование алгоритмов регулирования температуры.

  Виды ТВО бетона.

  • Тепловая обработка различными теплоносителями: паровые рубашки, индукционные камеры твердения
  • Пропарка бетона — обработка влажной паровоздушной смесью в специальных камерах
  • Обработка паром или током с выдерживанием в формах-термосах

• Применение

  • Программное автоматическое управление процессами тепловлажностной обработки железобетонных изделий
  • Автоматизация ямных и туннельных пропарочных камер, термоформ и кассетных установок
  • Управление тепловой обработкой в паровоздушной среде, продуктах сгорания природного газа, при электро- и инфракрасном прогреве бетона

• Особенности

  • Полный комплекс средств для автоматизации процессов ТВО бетона
  • Высокая помехоустойчивость и надежность управления
  • Адаптивные алгоритмы, предотвращающие тепловые удары и деструкцию бетона при термообработке
  • Защита от сетевых помех и от пропадания напряжения питания
  • Автоматическая коррекция программы ТВО при дефиците тепловой энергии
  • Дистанционный контроль и программирование режимов от ПК
  • Цифровые термодатчики со встроенными репитерами для длинных линий связи
  • Компактность, простота обслуживания и эксплуатации
  • Возможность использования любых типов электроприводных задвижек или электроклапанов в качестве исполнительных механизмов
  • Индивидуальное программирование режимов работы каждого из 8 каналов
  • Память 16 режимов работы
  • Формирование температурно-временных диаграмм, включающих нагрев, изотермическое выдерживание и охлаждение
  • Задание режимов работы в линейной и полиномиальной форме
  • Формирование двухпозиционного или широтно-импульсного алгоритмов регулирования температуры
  • Отображение процессов регулирования в графической и цифровой форме
  • Архивация процессов термообработки и их просмотр на дисплее РТМ-5 и на мониторе компьютера
  • Контроль и индикация состояния исполнительных органов и датчиков
  • Сигнализация аварийных ситуаций
  • Автоматическая корректировка режимов прогрева при технологических нарушениях
  • Автоматическое ведение журнала термообработки
  • Русский и английский язык меню и текстовых сообщений

• Комплектация

  • Блок автоматического управления
  • Блок силовой (нагрев)
  • Кабель межблочный
  • Руководство по эксплуатации
  • Аккумулятор АА (2 шт.) в составе блока управления
  • Вставка плавкая ВП1 2А (2 шт.)
  • Блок связи с ПК по RS-485
  • Кабель связи с ПК
  • Программа связи с ПК на CD
  • Паспорт
  • Схема подключения
  • Сертификат о калибровки (1 год)

• Документы

  • Руководство по эксплуатации
  • Каталог продукции

• Дополнительно

  •

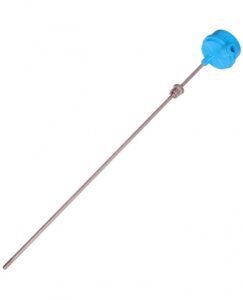

    Датчик температуры со штуцером

    37 000 ₽
