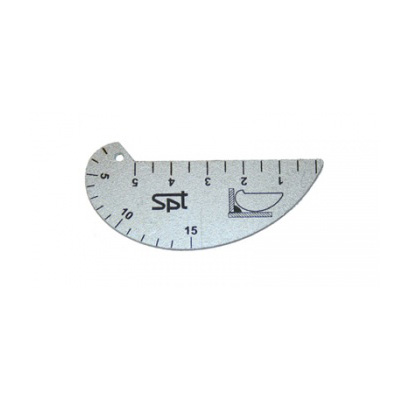

Шаблон Красовского

В наличии

360 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	от 0 до 15 мм
  Погрешность измерений	0.25
  Цена деления шкалы A	1 мм
  Цена деления шкалы B	0,5 мм
  Наработка на отказ	не менее 50 000 циклов измерений
  Срок службы	5 и более лет

• Описание

  Универсальный шаблон Красовского (сокращенно — УШК) предназначен для контроля нахлесточных, тавровых и стыковых сварочных соединений. Он также применяется для замеров зазора между кромками соединяемых деталей. Измерительный и визуальный контроль выполняется в соответствии с инструкцией РД 03-606-03.

  Конструкция универсального шаблона сарщика соответствует исполнению V категории I по ГОСТ 15150-69.

  Конструкция и принцип работы шаблона Красовского. УШК — это измерительный инструмент (лекало), имеющий фигурную форму. У него есть две шкалы:

  • A — для контроля нахлесточных и тавровых сварных соединений. Диапазон измерений — от 0 до 15 мм;
  • B — для измерения зазора между кромками деталей, соединяемых встык. Допустимое отклонение штрихов — в пределах 0,25 мм.

  Замеры производятся путем соприкосновения рабочей поверхности шкалы лекала с плоскостями сварных деталей. Разрешается пользоваться инструментом под открытым небом, если при этом нет воздействия влаги и агрессивных сред.

  Особенности и характеристики шаблона Красовского.

  • цена деления шкалы A — 1 мм, B — 0,5 мм;
  • наработка на отказ — не менее 50 000 циклов измерений;
  • срок службы — 5 и более лет.

  Уход за инструментом заключается в следующем: при интенсивной эксплуатации его нужно промывать уайт-спиритом или авиационным бензином Б-70 не реже 2 раз в месяц. Не допускается работа лекалом с поврежденной или загрязненной поверхностью. Инструмент следует беречь от механических повреждений.
