Описание
| Производитель: | Sew, Тайвань (Китай) |
| Гарантия | 12 месяцев |
| Номер в реестре СИ | 56408-14 |

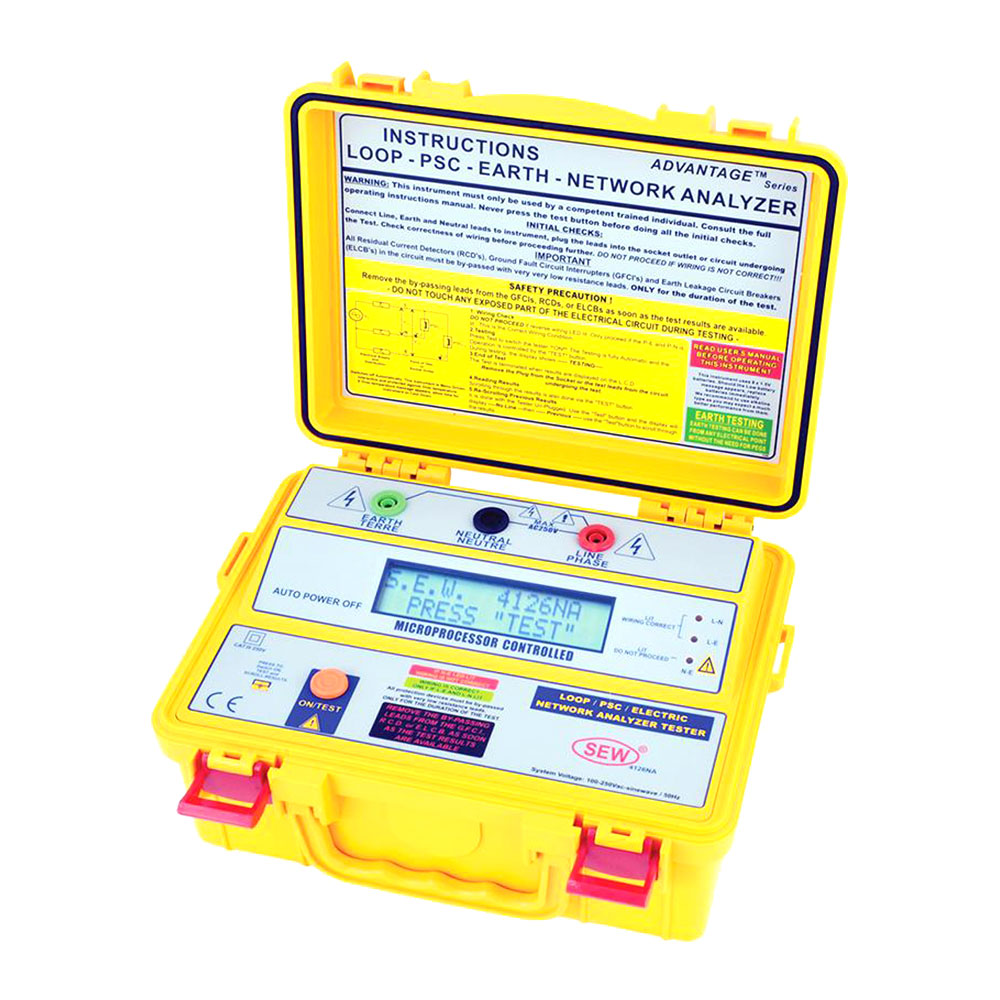

Измеритель параметров электрических сетей 4126 NA выполнен в усиленном корпусе измененного типоразмера (ударо-, пыле-, и влагозащищенное исполнение) и предназначен для проверки надежности электрической проводки в однофазных сетях и системах с небольшим энергопотреблением (макс. ток нагрузки 10 А). Для информативного отображения результатов измерений прибор имеет увеличенный ЖК-индикатор.
Описание анализатора 4126 NA
Измеритель 4126 NA имеет встроенный микропроцессор и управление с помощью всего одной «Smart» кнопки всеми режимами работы. Первое нажатие на кнопку включает питание прибора. Следующее нажатие — переводит прибор в режим пошагового тестирования. Последующие нажатия на кнопку обеспечивают измерение параметров электрической цепи.
Использование измерителя 4126 NA позволяет быстро обнаружить является ли электрическая сеть «здоровой» или существуют какие-либо проблемы в цепях «фаза», «нейтраль» или в цепи заземления. Процесс измерения сопротивления заземления осуществляется без традиционно используемых длинных измерительных проводов и дополнительных штырей заземления. По полученному значению сопротивления заземления можно определить величину тока утечки на землю.
Особенности анализатора 4126 NA
- 4 функции в одном приборе: вольтметр, тестер цепей заземления, измеритель петли и тока КЗ, проверка монтажа и правильности подключения проводов электропитания (с/д + ЖКИ).
- Измерение напряжения: «фаза-нейтрал» и «фаза-земля» без нагрузки (50…280 В).
- Измерение полного сопротивления цепи «фаза-нейтраль» и «фаза-земля» без отключения источника напряжения (0,03…2000 Ом).
- Измерение сопротивления шины «фаза», включающее реактивное сопротивление источника напряжения (0,03…2000 Ом).
- Измерение сопротивления шины «нейтраль» (0,03…2000 Ом).
- Измерение сопротивления шины заземления, учитывающее качество контактных соединений.
- Вычисление ожидаемого тока КЗ в цепи «фаза-нейтраль» и «фаза-земля» (до 6000 А).
- Встроенный микропроцессор, управление одной кнопкой.
- Сохранение результатов измерения в памяти прибора.
- Батарейное питание, автоматическое отключение питания.
- Сверхнизкое энергопотребление за счет использование элементов КМОП.
- Компактное исполнение, входные терминалы на лицевой панели прибора.
- Двухстрочный ЖК-индикатор (2х16) с наклонным расположением.
- Высокие эргономические показатели, надёжность.
- Пыле-, влагозащищенное исполнение.
- Близкий отечественный аналог Щ-41160.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель параметров электрических сетей 4126 NA | 1 шт. |
| 2 | Измерительные провода | 3 шт. |
| 3 | Источник питания (установлен) 1,5 В тип АА | 6 шт. |
| 4 | Руководство по эксплуатации | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение «фаза-земля», «фаза-нейтраль» на холостом ходу | |
| Диапазон измерений | 50… 280 В; 50 / 60 Гц |
| Погрешность измерения | ± (1% + 1 ед. мл. разр.) (210…250 В); ± (3% + 1 ед. мл. разр.) (< 210 В; > 250 В) |
| Сопротивление цепи «фаза-нейтраль», «фаза-земля» | |
| Диапазон измерений | 0,03…2000 Ом, автовыбор предела |
| Погрешность измерения | ± (2% + 1 ед. мл. разр.) (0,05…500 Ом); ± (15% + 1 ед. мл. разр.) (> 500 Ом) |
| Сопротивление шины «земля», «фаза», «нейтраль» | |
| Диапазон измерений | 0,03…2000 Ом, автовыбор предела |
| Погрешность измерения | ± (2% + 1 ед. мл. разр.) (0,05…50 Ом); ± (3% + 1 ед. мл. разр.) (50…500 Ом); ± (15% + 1 ед. мл. разр.) (> 500 Ом) |
| Ток короткого замыкания в цепи «фаза-нейтраль», «фаза-земля» | |
| Диапазон (косвенное измерение) | 0…6000 А при напряжении 230 В |
| Общие данные | |
| Номинальное напряжение сети | 230 В ± 20%; 50/60 Гц |
| Максимальный ток в сети | 10 А |
| Индикатор | 2-строчный (2х16) ЖКИ |
| Источник питания | 1,5 В х 8 (тип АА) |
| Габаритные размеры | 250х190х110 мм |
| Масса | 1,5 кг |
| Условия эксплуатации | 0…+40°С; отн. влажность не более 85% |
