Описание
| Производитель: | Россия |
| Гарантия | 12 месяцев |
Реализация современных ВВ методов поиска повреждений в легком, компактном комплексе с автономным питанием.
Предварительная локализация как низкоомных (< 1 кОм), так и высокоомных (> 1 кОм) повреждений КЛ следующими беcпрожиговыми методами:
- импульсный метод (метод импульсной рефлектометрии, TDR);
- импульсно-дуговой метод (метод отражения от кратковременной электрической дуги, ARM);
- метод колебательного разряда по току (волновой по току, ICE).
Область применения комплекта РИ-407 СТРИЖ-С + ADG-200-2 СКАТ-М
Силовые кабели всех типов
- Кабели силовые с изоляцией из пропитанной бумаги в свинцовой или алюминиевой оболочке.
- Кабели силовые с резиновой изоляцией.
- Кабели силовые с поливинилхлоридной изоляцией.
- Кабели силовые с полиэтиленовой изоляцией
Силовые кабели всех видов
АВВГ, ВВГ 4*4, АВВГ-П, ВВГ-П, АВВГнг(А), ВВГнг(А), АВВГ-Пнг(А), ВВГ-Пнг(А), АВВГнг(А)-LS, ВВГнг(А)-LS, АВБШв, ВБШв, АВБШвнг(А), ВБШвнг(А), АВБШвнг(А)-LS, ВБШвнг(А)-LS.
Электрические сети, где применяется силовой кабель
- Электрические сети общего назначения.
- Сети автономного электроснабжения.
- Ремонт и обслуживание водного транспорта.
- Сети технологических объектов.
- Металлургическая промышленность.
- Горнодобывающая промышленность.
- Железные дороги и прочее.
Греющие кабели основных типов
- Резистивного типа.
- Саморегулирующегося типа и другие.
Другие отрасли
- Жилищно-коммунальное хозяйство.
- Нефтехимическая промышленность.
- Трубопроводный транспорт (нефтепроводы, водоснабжение / канализация).
Особенности комплекта РИ-407 СТРИЖ-С + ADG-200-2 СКАТ-М
Максимально щадящие методы ОМП
В комплексе реализованы беспрожиговые методы ОМП – кратковременное (единицы миллисекунд) ВВ-воздействие на изоляцию кабеля не повреждает КЛ:
- прекрасно подходит для поиска повреждений на КЛ с изоляцией из СПЭ (сшитого полиэтилена);
- пожалуй единственные методы ОМП применимые на греющих кабелях в механически и теплоизолированных трубопроводах;
Компактный и легкий
Весь комплекс свободно умещается в багажник легкового автомобиля и легко перемещается к месту подключения вручную, удобно хранить:
- возможность применения в труднодоступных местах (шахты, колодцы), или в местах, недоступных для проезда автомобильных ЭТЛ.
Автономный
- Автономное электропитание от мощных встроенных АКБ или от прикуривателя автомобиля (спец. опция).
Влагозащищенный
- Герметичные корпуса – защита от неблагоприятных метеоусловий.
Экономичный
- Позволяет обойтись без применения дорогостоящей автомобильной ЭТЛ.
Комплектация
| № | Наименование | Количество |
|---|---|---|

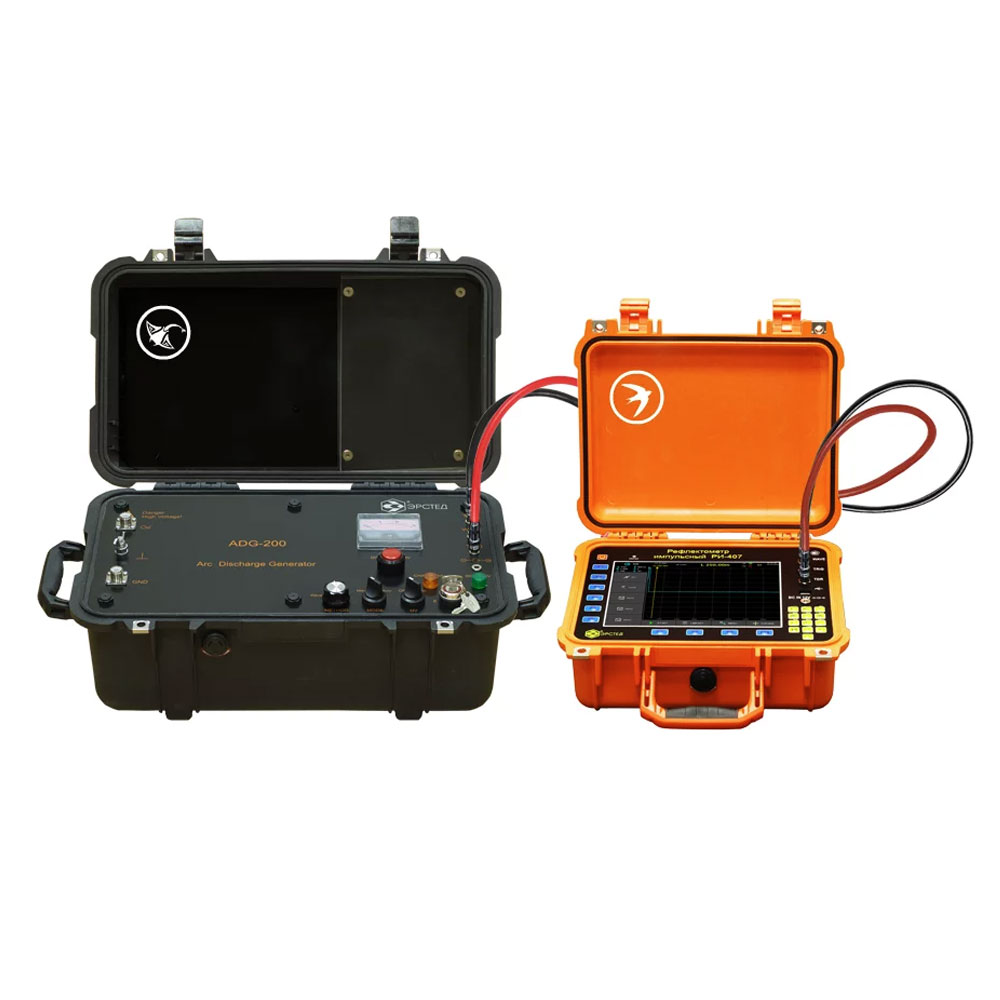

| 1 | Рефлектометр импульсный РИ-407 СТРИЖ-С | 1 шт. |
| 2 | Генератор дуговых разрядов ADG-200 СКАТ-М | 1 шт. |
Технические характеристики
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Режимы измерений | импульсный (TDR) импульсно-дуговой(Arc-Reflection) волны напряжения(Decay) волны тока(Current method) |
|||||
| Дисплей | цветной TFT 10” (640х480 пикселей) | |||||
| Диапазон измерения расстояния (временной задержки) | от 0 до 128000 м (от 0 до 1280 мкс) | |||||
| Поддиапазоны измерений | 0 – 62,5 м (0 – 0,625 мкс) 0 – 125 м (0 – 1,25 мкс) 0 – 250 м (0 – 2,5 мкс) 0 – 500 м (0 -5 мкс) 0 – 1000 м (0 – 10 мкс) 0 – 2000 м (0 – 20 мкс) |
0 – 4000 м (0 – 40 мкс) 0 – 8000 м (0 – 80 мкс) 0 – 16000 м (0 – 160 мкс 0 – 32000 м (0 – 320 мкс) 0 – 64000 м (0 – 640 мкс) 0 – 128000 м (0 – 1280 мкс) |
||||
| Погрешность измерения расстояния | от 0,01% до 0,2% от поддиапазона | |||||
| Эффективная частота дискретизации | 800 МГц | |||||
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом | |||||
| Длительность зондирующего импульса | от 10 нс до 100 мкс | |||||
| Амплитуда зондирующего импульса (на согласованную нагрузку) | U1 – не менее 10 В U2 – не менее 45 В |
|||||
| Чувствительность приёмного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах | не хуже 1 мВ | |||||
| Диапазон перекрываемого затухания | не менее 80 дБ | |||||
| Диапазон установки коэффициента укорочения | от 1,.000 до 3,000, с шагом 0,001 | |||||
| Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 50 мс, с шагом 0,2 мс | |||||
| Синхронизация (импульсно-дуговой метод) | измерительный вход вход TRIG |
|||||
| Синхронизация по амплитуде (волновой метод) | от -60 до +60 В, с шагом 2 В | |||||
| Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в нормальном диапазоне температур | от 15 °С до 25 °С ± 0.2 % от значения поддиапазона | |||||
| Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в рабочем диапазоне температур | от минус 20 до 15 °С и от 25 до 40 °С ± 0,4 % от значения поддиапазона | |||||
| Пределы допускаемой относительной погрешности измерения коэффициента укорочения | от 1 до 3 ± 0,4 % | |||||
| Подавление асинхронных помех – параметр осреднение | от 1 до 64 | |||||
| Ёмкость энергонезависимой памяти | не менее 300 рефлектограмм не менее 500 коэффициентов укорочения |
|||||
| Интерфейс с ПК | через внешний накопитель USB-Flash | |||||
| Волновое сопротивление измерительного входа TDR | 75 Ом (фиксированное) | |||||
| Время установления рабочего режима | не более 15 сек. | |||||
| Время непрерывной работы от аккумуляторной батареи АКК1 / АКК2 | не менее 6 часов / не менее 10 часов (зависит от состояния аккумулятора) | |||||
| Время непрерывной работы через зарядное устройство | не ограничено | |||||
| Максимальная электрическая мощность, потребляемая РИ-407 при заряде аккумулятора | не более 40 Вт | |||||
| Габаритные размеры | 363х295х170 мм | |||||
| Диапазон рабочих температур | от -20 °С до +40 °С | |||||
| Масса прибора с аккумуляторной батареей АКК1 / АКК2 | не более 3,5 кг / не более 5,2 кг | |||||
| Средняя наработка на отказ To | не менее 6000 часов | |||||
| Установленный срок службы Тсл | не менее 5 лет | |||||
Характеристики ADG-200-2 СКАТ-М
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Диапазон выходного напряжения | от 0 до 10 кВ | |||||
| Ступени выходного напряжения | 4 кВ, 10 кВ | |||||
| Режимы заряда | Прямой заряд кабеля до пробоя (AUTO), Заряд встроенного конденсатора (MANUAL) |
|||||
| Максимально запасенная энергия | 200 Дж | |||||
| Время затягивания дуги | от 1 до 10 мс (зависит от внешних условий) | |||||
| Минимальный интервал времени между последовательными разрядами | определяется оператором, но не менее 20 с | |||||
| Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают | на разъеме TDR – 60 В; на разъеме WAVE – 120 В; на разъеме TRIG – 20 В |
|||||
| Питание | Автономное – внутренний аккумулятор 12 В , 12 A·ч | |||||
| Диапазон рабочих температур | от -20 °С до +40 °С | |||||
| Габаритные размеры | 570х350х200 мм | |||||
| Масса | не более 17 кг | |||||
