Описание
| Производитель: | Россия |
| Номер реестра СИ: | 39543-08 |
| Гарантия | 12 месяцев |

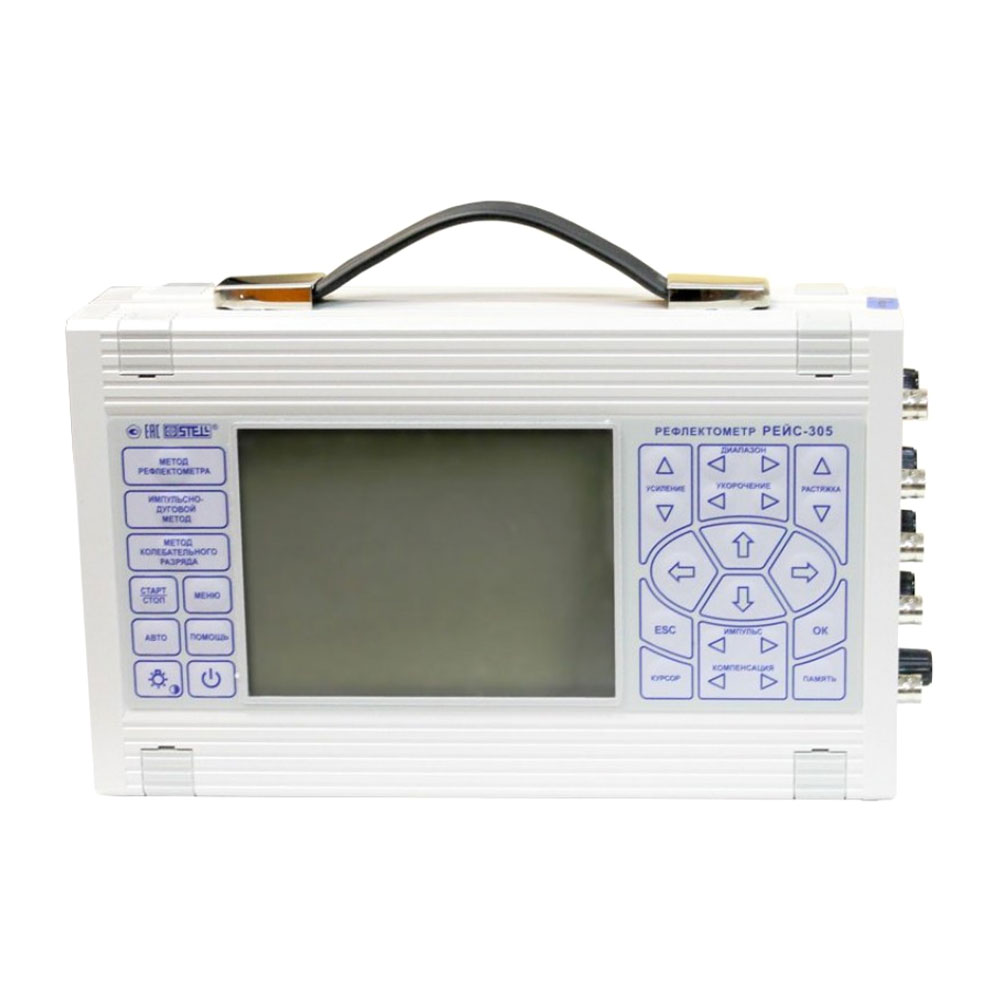

Рефлектометр РЕЙС-305 является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых и других кабельных линиях.
РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов: импульсной рефлектометрии, колебательного разряда и импульсно-дуговым методом.
По существу для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как позволяет реализовать все необходимые для силовых кабельных линий методы измерения.
Просим учитывать следующие особенности работы с прибором РЕЙС-305 при разных методах
- Метод рефлектометра не требует дополнительного оборудования.
- Метод колебательного разряда и импульсно-дуговой метод могут быть реализованы только при совместном использовании с прибором РЕЙС-305 дополнительного оборудования.
Наличие метода рефлектометра позволяет использовать РЕЙС-305 для измерения не только на силовых, но и любых других кабельных линий.
Области применения рефлектометра РЕЙС-305
- Поиск мест повреждений в силовых кабельных линиях — тремя методами, в других кабельных линиях — по крайней мере одним методом — методом импульсной рефлектометрии.
- Особо эффективно использование РЕЙС-305 в электротехнических кабельных лабораториях.
- Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов.
- Паспортизация кабельных линий.
- Диагностика состояния кабельных линий, в том числе посредством определения «мерцающих» повреждений.
- Эксплуатация различных кабельных линий во всех отраслях народного хозяйства.
- Производство и торговля кабелями.
Отличительные особенности рефлектометра РЕЙС-305
- РЕЙС-305 — это фактически три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу.
- Низкая инструментальная погрешность измерения — не более 0,2%.
- Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора.
- Высокая разрешающая способность за счет специальной формы зондирующего импульса.
- Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой.
- Возможность регулировки яркости и контрастности изображения.
- Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм.
- Три входа для одновременного подключения трех линий (трех жил кабеля).
- Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм.
- Возможность работы при недостаточной освещенности.
- Выход на компьютер.
- Питание: от встроенных аккумуляторов, промышленной сети 85…265 В частотой 47…63 Гц или бортовой сети автомобиля 11…15 В.
- Небольшое энергопотребление, наличие режима энергосбережения.
- Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку.
- Высокая надежность, прочный пластмассовый корпус.
- Широкий диапазон рабочих температур -10…+50°С.
- Удобная складывающаяся ручка для переноски.
- Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях.
- Небольшой вес 2 кг.
Используемые методы измерения рефлектометром РЕЙС-305
Метод импульсной рефлектометрии
Позволяет надежно и точно определить длину линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и т.п.).
Метод колебательного разряда
При методе колебательного разряда производится воздействие на поврежденную силовую кабельную линию от специального генератора высоковольтных импульсов или от источника высокого напряжения.
В момент пробоя кабельной линии в слабом месте изоляции возникает волновой процесс, который распространяется по кабельной линии и фиксируется прибором РЕЙС-305.
Импульсно-дуговой метод (метод кратковременной дуги)
Этот метод не вызывает прожиг изоляции и предназначен для определения повреждений в силовых кабельных линиях с пластмассовой изоляцией. Можно рекомендовать этот метод и для контрольных кабелей.
Импульсно-дуговой метод позволяет определить сложные (высокоомные) повреждения в кабельных линиях без использования прожига изоляции.
Особенности рефлектометра РЕЙС-305
Управление и анализ характеристик мощным встроенным микропроцессором
Управлением всем процессом измерения (считывание рефлектограмм и импульсных характеристик, сравнение, вычитание, отстройка от помех, контроль за напряжением питания, запоминание, вывод информации на экран и т.п.) и обработкой информации занимается мощный встроенный микропроцессор.
Простота выбора метода измерения и управления прибором
Наличие специальных кнопок позволяют перейти к нужному методу измерения одним нажатием соответствующей кнопки.
Кроме того, в рефлектометре РЕЙС-305, как и в РЕЙС-105М1 реализована идея прямого управления основными параметрами. Поэтому практически все основные измерения можно выполнять прибором не вызывая меню, что существенно упрощает и значительно ускоряет проведение измерений.
Режим энергосбережения
При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы. Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.
Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения. Это обеспечивает эксплуатацию аккумуляторов максимально-возможное время.
При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производилось измерение. Это позволяет при последующем включении прибора сразу войти в прежний режим.
Два режима управления длительностью зондирующего импульса. Наличие импульса компенсации
В рефлектометре РЕЙС-305 обеспечивается два режима управления длительностью зондирующего импульса: зависимый, при котором длительность автоматически изменяется пропорционально диапазону расстояний, и независимый, при котором длительность не зависит от диапазона.
Зависимый режим управления обеспечивает максимальную простоту пользования прибором, так как при переключении диапазона измерения расстояния оператору не нужно следить за длительностью зондирующего импульса — она изменяется пропорционально установленному диапазону.
Независимый режим управления позволяет при подробном исследовании места повреждения в зависимости от типа измеряемой кабельной линии и ее свойств выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.
Двухкурсорная система отсчета. Низкая инструментальная погрешность
В рефлектометре РЕЙС-305 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому.
Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например: определить расстояние от кабельной муфты до места повреждения, определить расстояние от противоположного конца кабеля до муфты, и т.п.).
Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.
Методы анализа измеренных рефлектограмм
- Непосредственное измерение любых двух из трех линий, подключенных к прибору, и отображение на экране самих рефлектограмм или их разностей.
- Вывод текущих рефлектограмм на экран и запись в память с присвоением имени.
- Вывод на экран из памяти для сравнения двух наложенных друг на друга рефлектограмм.
- Индикация разности рефлектограмм.
- Возможность совмещения двух рефлектограмм для снижения методической погрешности.
- Аналоговая фильтрация и цифровое усреднение (сглаживание) рефлектограмм.
Отображение информации и результатов измерения
Встроенный LCD-индикатор с подсветкой имеет большой экран и обеспечивает индикацию рефлектограмм и импульсных характеристик линии, их разности, всех параметров и измеряемых величин во всех режимах.
На экране оператору выдаются также подсказки.
При неправильных действиях выдается звуковой предупреждающий сигнал.
Возможность установки и цифровая индикация выходного сопротивления
Возможность изменения выходного сопротивления рефлектометра РЕЙС-305 и цифровая индикация установленного выходного сопротивления обеспечивают дополнительные возможности прибора.
Во-первых, это позволяет работать по методу импульсной рефлектометрии не только на силовых кабельных линиях, но и на связных, контрольных и т.д.
Во-вторых, цифровая индикация позволяет оценить величину волнового сопротивления измеряемой линии.
В-третьих, зная величину волнового сопротивления можно более точно сравнить рефлектограммы.
Возможность запоминания и долговременного хранения результатов измерения во встроенной памяти
Встроенная энергонезависимая память прибора РЕЙС-305 позволяет запоминать и хранить в памяти при включенном и выключенном питании рефлектограммы линии со всеми установленными параметрами системы и именами.
При следующем включении питания прибор автоматически настраивается на режим, соответствующий состоянию до выключения.
Информация в энергонезависимой памяти прибора может храниться не менее 10 лет, в том числе при отсутствии питания.
Связь с компьютером
Информация из памяти РЕЙС-305 может быть переписана в память компьютера: по стандартному последовательному интерфейсу RS-232 (для приборов, выпущенных до конца 2013 года) и по интерфейсу USB (для приборов, выпускаемых с начала 2014 года). Возможна обратная загрузка информации.
Для удобства создания в компьютере «библиотеки» рефлектограмм и других измеренных величин им присваиваются имена по аналогии с именами файлов в компьютере.
Созданная «библиотека» обслуживаемых линий позволяет существенно ускорить поиск места повреждения путем сравнения поврежденной линии с этой же линией из «библиотеки». При этом обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по «библиотечным» данным.
Вместе с прибором РЕЙС-305 каждому покупателю отправляется в качестве презента специальный кабель для подключения прибора к компьютеру и программа РЕЙД-7.
Встроенная таблица коэффициентов укорочения
Рефлектометр РЕЙС-305 позволяет создать встроенную таблицу коэффициентов укорочений измеряемых линий.
Запись значений коэффициентов укорочений можно произвести по ранее наработанным данным, либо по результатам измерения коэффициента укорочения непосредственно прибором РЕЙС-305. Поэтому коэффициент укорочения в приборе РЕЙС-305 может быть установлен или вручную или по встроенной таблице.
Память коэффициентов укорочения энергонезависима, поэтому записанные в таблицу данные будут храниться там в течение всего срока эксплуатации прибора.
При необходимости эти данные можно заменить на новые, в том числе из внешнего компьютера, или стереть.
Универсальность питания
Возможность питания рефлектометра РЕЙС-305 от встроенных аккумуляторов, от промышленной сети переменного тока с широким диапазоном входных напряжений и от бортовой сети автомобиля расширяет области применения.
В рефлектометре РЕЙС-305 использованы широко распространенные аккумуляторы типа АА. Вместо аккумуляторов можно установить батареи типа АА.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Цифровой рефлектометр РЕЙС-305 | 1 шт. |
| 2 | Кабель соединительный 2 м | 3 шт. |
| 3 | Кабель синхронизации | 1 шт. |
| 4 | Кабель поверки | 1 шт. |
| 5 | Кабель присоединительный | 1 шт. |
| 6 | Кабель питания 12 В | 1 шт. |
| 7 | Универсальный блок питания-зарядки | 1 шт. |
| 8 | Предохранитель ВП2Б-1 0,25 А 250 В | 4 шт. |
| 9 | Предохранитель ВП2Б-1 1 А 250 В | 1 шт. |
| 10 | Сумка | 1 шт. |
| 11 | Руководство по эксплуатации | 1 шт. |
| 12 | Формуляр | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Метод импульсной рефлектометрии | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Коэффициент укорочения | установка или измерение в пределах 1,000…7,000 (имеется встроенная таблица коэффициентов укорочения) |
| Зондирующие сигналы | импульс 7 В…25 В, длительность 12,5 нс…30 мкс |
| Выходное сопротивление | 25…1000 Ом, с отображением величины на экране |
| Инструментальная погрешность измерения расстояния | не более 0,2% |
| Система отсчета | при помощи двух вертикальных курсоров: нулевого и измерительного |
| Режимы измерения | — нормальный — считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3; — сравнение — наложение двух рефлектограмм: вход-вход, вход-память или память-память; — разность — отображение разности двух рефлектограмм: вход-вход, вход-память или память-память; — связь — отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3) |
| Растяжка | возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения) |
| Память | возможность запоминания рефлектограмм со всеми параметрами прибора, время хранения информации при выключенном питании: не менее 10 лет |
| Отстройка от аддитивных помех и шумов | усреднение посредством цифрового накопления |
| Отстройка от синхронных помех | — при считывании рефлектограмм — за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля) — при цифровой обработке рефлектограмм из памяти — за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля) |
| Метод колебательного разряда | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Максимальная амплитуда входных сигналов | 50 В |
| Входное сопротивление по волновому входу | 2 кОм |
| Инструментальная погрешность измерения расстояния | не более 0,2% |
| Способы запуска запоминающего устройства | — ждущий — от входного сигнала, после нажатия кнопки старта; автоматический — периодический запуск с периодом, зависящим от диапазона измеряемых расстояний |
| Частота дискретизации | 160 МГц |
| Подключение к линии (при методе колебательного разряда) | через присоединительное устройство по напряжению или по току |
| Импульсно-дуговой метод | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Инструментальная погрешность измерения расстояния | не более 0,2% |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе, В | 0,002 — 50 (без присоединительного устройства напряжения) |
| Частота дискретизации входного сигнала, МГц | 160 |
| Виды запуска | автоматический, однократный, ручной |
| Усиление, дБ | от -12 до 60 |
| Общие данные | |
| Отображение информации | — рефлектограммы и результаты цифровой обработки отображаются в графическом виде; — режимы работы, параметры, информация — в алфавитно-цифровом и символьном виде |
| Экран | встроенный, на основе ЖК-монитора с размером 115х90 мм и количеством точек 320х240, с подсветкой |
| Питание | — встроенные аккумуляторы; — сеть переменного тока напряжением 85…265 В, 47…63 Гц; — бортовая сеть автомобиля 11…15 В |
| Условия эксплуатации | по ГОСТ 22261-94, диапазон рабочих температур -10…+55°С |
| Габаритные размеры | 275х160х65 мм |
| Масса | не более 2 кг, с учетом встроенных аккумуляторов |
