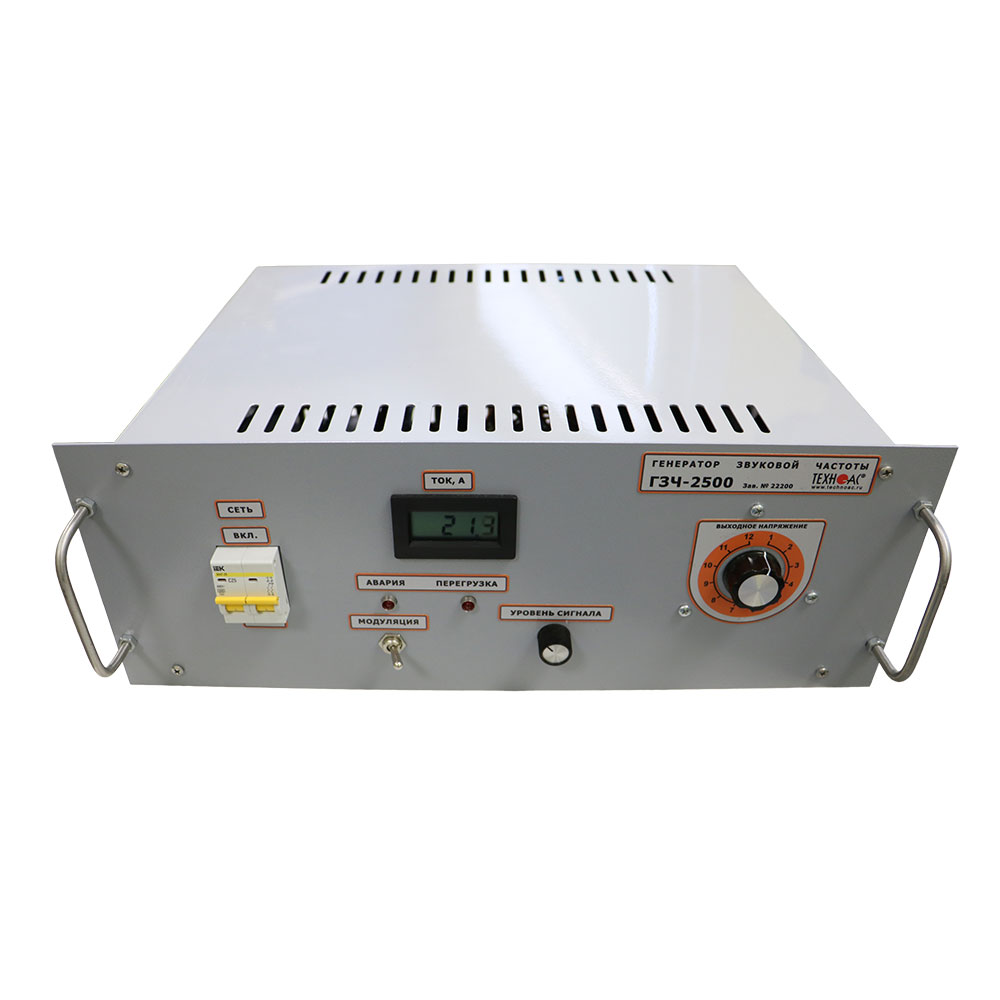

Атлет ГЗЧ-2500 — генератор звуковой частоты

Описание

Генератор звуковой частоты Атлет ГЗЧ-2500 предназначен для создания в трассах скрытых коммуникаций (кабельных линиях и электропроводящих трубопроводах) электрических колебаний с целью их трассировки и поиска мест повреждения поисковым приемником.

Условия эксплуатации генератора Атлет ГЗЧ-2500

• Температура воздуха от -20°С до + 50°С.
• Относительная влажность не более 80% при +35°С.
• Атмосферное давление от 630 до 830 мм рт. ст.

Особенности и принцип работы генератора Атлет ГЗЧ-2500

Два режима генерации:

• режим непрерывной генерации: генератор выдает сигнал с частотой 1024 Гц;
• режим генерации с низкочастотной модуляцией выходного сигнала: модуляция выходного сигнала осуществляется импульсами прямоугольной формы частотой 1,5 — 3 Гц таким образом, что в течение первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течение второго полупериода — с частотой 2048 Гц.

Преимущество второго способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 Гц и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.

Реализована защита от перегрузки по току.

Согласование с нагрузкой производится ступенчатой регулировкой выходного напряжения регулятором «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и регулятором плавной регулировки выходного напряжения «УРОВЕНЬ СИГНАЛА».

Положение рукоятки ступенчатого переключателя «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и соответствующее ему выходное напряжение холостого хода Uхх приведены в таблице:
