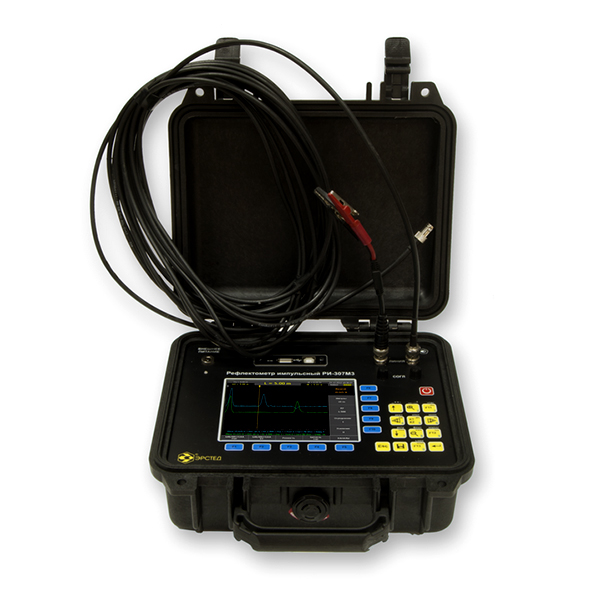

Рефлектометр РИ-307M3 СТРИЖ

Описание

РИ-307М3 «СТРИЖ» — глубокая оптимизация ПО и измерительного тракта стандартного РИ-307 для применений с повышенными требованиями к классу точности (например, в сетях CATV, системах ОДК теплосетей и пр.). РИ-307М3 «СТРИЖ» позволяет с низкой инструментальной погрешностью (до 3 см) определять следующие основные повреждения в кабельных сетях:

• обрыв;
• низкоомные дефекты (менее 1 кОм);
• короткое замыкание;
• дефектная пайка;
• неисправный усилитель;
• наличие и место установки ответвителей;
• замокшие участки или участки с повышенной влажностью.

Для повышения эффективности измерений в ближней зоне введены два дополнительных диапазона — 15 м и 30 м.

Первичная поверка рефлектометра включена в стоимость прибора.

Особенности РИ-307М3 «СТРИЖ»

Прибор РИ-307М3 «СТРИЖ» является глубокой модернизацией стандартного рефлектометра РИ-307 в части как аппаратного, так и программного обеспечения:

• инструментальная погрешность — 3 см (при КУ=1.499) — за счет увеличения эффективной частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность по сравнению с РИ-307;
• введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
• обновленная функция Лупы позволяет получать разрешение рефлектограммы 3 см на любом диапазоне по дальности от 15 м до 32 км, кроме того для более удобного просмотра отдельных участков предусмотрен горизонтальный «цифровой зум»;
• улучшенная детализация рефлектограмм — переработка приемного тракта позволила расширить полосу пропускания;
• появилась функция прокрутки окна лупы в пределах диапазона;
• появилась возможность сравнивать рефлектограммы снятые для разных диапазонов по дальности;
• введена функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени. Снимки впоследствии могут быть записаны на внешний накопитель одновременно с файлами рефлектограмм и прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
• прибор оснащен функцией оценки волнового сопротивления линии с точностью около 5%;
• функция построения «кривых тревоги» (конфигурация «Теплосети») для удобства выявления значимых дефектов в системах ОДК;
• cохранение положения курсоров при записи рефлектограммы в память;
• новая программа для работы с рефлектограммами на ПК.

Эргономичность, наглядность и удобство работы

• Цветной TFT дисплей 5.7 дюйма с разрешением 640×480 пикселей и широким углом обзора для удобной работы и наглядного представления результатов измерений. Опционально прибор может быть оснащен дисплеем повышенной яркости (900 кД) с антибликовым покрытием для комфортной работы в прямом солнечном свете.
• Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню.
• Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками трассы — прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними.
• Автоматическое запоминание параметров измерения — при выключении прибора (кнопкой выключения или по таймеру автоотключения) параметры измерения запоминаются в энергонезависимой памяти, так что после повторного включения Вам не придется устанавливать измерительные параметры заново.

Измерительные характеристики оптимизированные для CATV и СОДК теплосетей

• Диапазоны по дальности оптимизированы для измерений CATV и СОДК — от 15 м до 32 км.
• Минимальная дискретность рефлектограммы — 3 см при КУ=1.5.
• Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания. На коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения. На длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса.
• Коэффициент усиления и полоса пропускания прибора оптимизированы для нужд сетей CATV и СОДК.
• Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы.
• Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.

Хранение результатов измерений и интерфейс c компьютером

• Большой объем энергонезависимой памяти для хранения библиотеки рефлектограмм и таблицы коэффициентов укорочения.
• Прибор позволяет сохранить в энергонезависимой памяти до 200 именованных и датированных рефлектограмм с высоким разрешением (до 8000 точек на рефлектограмму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени.
• В приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения.
• Функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени. Снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов.
• USB-порт для быстрого и удобного обмена данными с ПК — прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель.
• Расширяемая функциональность встроенного ПО — легкое и безопасное обновление встроенного ПО.

Эксплуатация в жёстких полевых условиях

• Ударопрочный, герметичный корпус.
• Пылевлагозащищенная клавиатура.
• Широкий диапазон рабочих температур -20°C…+40°C.
• Мощный LiIon аккумулятор позволяет длительное время обходиться без подзарядки — время непрерывной работы от аккумулятора не менее 8 часов, а функция автоотключения не допустит разряда прибора во время простоя.
• Скоростное зарядное устройство позволяет оперативно подзарядить прибор за несколько минут, обеспечивая при этом достаточное для проведения измерений время работы.
• Небольшие габариты 70х246х124 мм и вес не более 2,5 кг.
