Описание
| Производитель: | Россия |
| Номер реестра СИ: | 28660-10 |
| Гарантия | 12 месяцев |

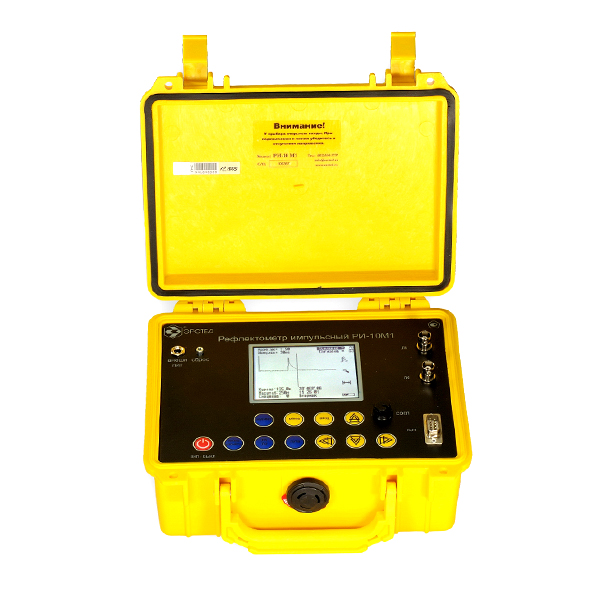

РИ-10М1 «СТРИЖ» предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
Первичная поверка рефлектометра включена в стоимость прибора.
Особенности РИ-10М1 «СТРИЖ»
- Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек.
- Измерение в реальном масштабе времени.
- Максимальная дальность — до 50 км.
- Высокое разрешение по дальности: 1 м в диапазонах 250 м — 2,5 км, 2 м -20 м в диапазонах 5 км — 50 км.
- Возможность детального рассмотрения любого участка рефлектограммы.
- Подавление асинхронных помех.
- Режим регистрации разбитости пар.
- Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения.
- Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти.
- Сравнение с рефлектограммой из памяти прибора.
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.
- Возможность обмена данными с ПК.
- Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).
Область применения РИ-10М1 «СТРИЖ»
Импульсный рефлектометр РИ-10М1 «СТРИЖ» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.),
- кабели сигнализации и управления (СБПЗАВпШп и т.п.),
- силовые кабели (АСБ, ВВГ, СИП и т.п.),
- воздушные кабельные линии,
- компьютерные сети (СКС и т.п.),
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.),
- для определения длины кабеля при его производстве, складировании и торговле.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр импульсный РИ-10М1 «СТРИЖ» | 1 шт. |
| 2 | Блок питания (зарядное устройство) | 1 шт. |
| 3 | Кабель соединительный 1.5 м | 1 шт. |
| 4 | Руководство по эксплуатации РЭ 1 | 1 шт. |
| 5 | Сумка для аксессуаров | 1 шт. |
| 6 | Программное обеспечение доступно для скачивания с сайта АО «ЭРСТЕД» | 1 шт. |
| 7 | Кабель COM to COM | 1 шт. |
Дополнительная комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Устройство переходное УП-1 | 1 шт. |
| 2 | Кабель-удлинитель 2 м | 1 шт. |
| 3 | Кабель соединительный 1,5 м на концах изолированный зажим типа «крокодил» с шириной захвата 25.4 мм | 1 шт. |
| 4 | Кабель соединительный 0,1 м | 1 шт. |
| 5 | Переходник BNC — клеммы | 1 шт. |
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Диапазон измерения расстояния (временной задержки) |
от 0 до 50000 м (от 0 до 500 мкс) | |
| Поддиапазоны измерений | 0 — 250 м (0 – 2,5 мкс); 0 — 500 м (0 -5 мкс); 0 – 1 000 м (0 — 10 мкс); 0 – 2 500 м (0 — 25 мкс); |
0 – 5 000 м (0 — 50 мкс); 0 – 12 500 м (0 — 125 мкс); 0 – 25 000 м (0 — 250 мкс); 0 – 50 000 м (0 — 500 мкс); |
| Инструментальная погрешность измерения расстояния | от 0.04% до 0.4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1.500 |
|
| Эффективная частота дискретизации | 100 МГц | |
| Дисплей | монохромный 3,8” (320×240 пикселей) | |
| Длительность зондирующего импульса | от 10 нс до 20 мкс | |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку | |
| Чувствительность приёмного тракта | не хуже 1 мВ | |
| Диапазон перекрываемого затухания | не менее 80 дБ | |
| Диапазон установки коэффициента укорочения | от 1.00 до 3.00, с шагом 0.01 | |
| Время непрерывной работы от аккумулятора | не менее 8 часов | |
| Время непрерывной работы от блока питания | не ограничено | |
| Диапазон рабочих температур | от -20 °С до +40 °С | |
| Габаритные размеры | 240х200х115 мм | |
| Масса | не более 2 кг | |
