Описание
| Производитель: | Россия |
| Номер реестра СИ: | 43345-09 |
| Гарантия | 12 месяцев |

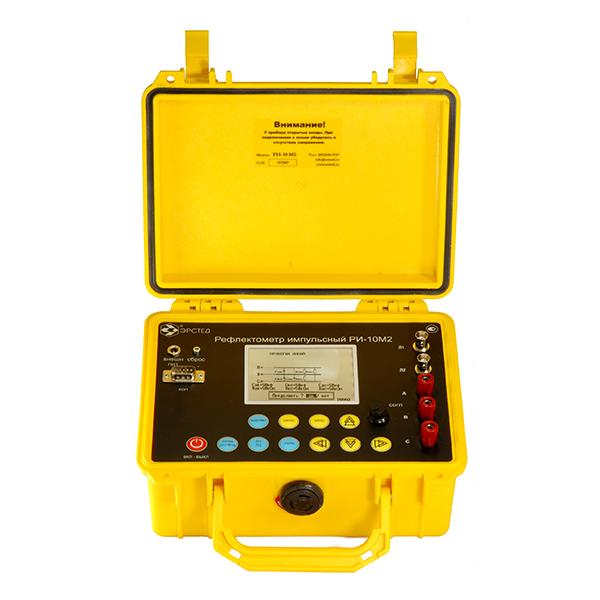

Прибор РИ-10М2 «СТРИЖ» состоит из объединённых в одном корпусе двух блоков: блока рефлектометра и блока кабельного моста.
Предназначен для проведения измерений на симметричных и несимметричных кабелях.
Первичная поверка рефлектометра включена в стоимость прибора.
Типы измерений, обеспечиваемые блоком рефлектометра
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
Типы измерений, обеспечиваемые блоком кабельного моста
- измерение сопротивления шлейфа;
- измерение сопротивления изоляции;
- измерение электрической ёмкости;
- измерение напряжения постоянного и переменного тока;
- определение омической асимметрии жил;
- определение расстояния до места понижения сопротивления изоляции;
- определение расстояния до места обрыва жилы кабеля;
- определение расстояния до места короткого замыкания жил кабеля;
- измерение сопротивления изоляции под напряжением.
Особенности РИ-10М2 «СТРИЖ»
- Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек.
- Измерение в реальном масштабе времени.
- Максимальная дальность — до 50 км.
- Высокое разрешение по дальности: 1 м в диапазонах 250 м — 2,5 км, 2 м -20 м в диапазонах 5 км — 50 км.
- Возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени.
- Подавление асинхронных помех.
- Цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы.
- Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения.
- Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти.
- Сравнение с рефлектограммой из памяти прибора.
- Встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения.
- Встроенная таблица характеристик кабеля (для моста).
- Возможность обмена данными с ПК.
- Все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора.
- Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр импульсный РИ-10М2 «СТРИЖ» | 1 шт. |
| 2 | Блок питания (зарядное устройство) | 1 шт. |
| 3 | Кабель соединительный для рефлектометра 1.5 м | 2 шт. |
| 4 | Кабель соединительный для моста 1,5 м | 3 шт. |
| 5 | Руководство по эксплуатации РЭ | 1 шт. |
| 6 | Сумка для аксессуаров | 1 шт. |
| 7 | Кабель COM to COM | 1 шт. |
Дополнительная комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Устройство переходное УП-1 | 1 шт. |
| 2 | Кабель-удлинитель 2 м | 1 шт. |
| 3 | Кабель соединительный 1,5 м на концах изолированный зажим типа «крокодил» с шириной захвата 25.4 мм | 1 шт. |
| 4 | Кабель соединительный 0,1 м | 1 шт. |
| 5 | Переходник BNC — клеммы | 1 шт. |
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Блок рефлектометра | ||
| Диапазон измерения расстояния (временной задержки) | от 0 до 50000 м (от 0 до 500 мкс) | |
| Поддиапазоны измерений | 0 — 250 м (0 – 2,5 мкс); 0 — 500 м (0 -5 мкс); 0 – 1 000 м (0 — 10 мкс); 0 – 2 500 м (0 — 25 мкс); |
0 – 5 000 м (0 — 50 мкс); 0 – 12 500 м (0 — 125 мкс); 0 – 25 000 м (0 — 250 мкс); 0 – 50 000 м (0 — 500 мкс); |
| Инструментальная погрешность измерения расстояния | от 0.04% до 0.4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1.500 | |
| Эффективная частота дискретизации | 100 МГц | |
| Длительность зондирующего импульса | от 10 нс до 20 мкс | |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку | |
| Чувствительность приёмного тракта | не хуже 1 мВ | |
| Диапазон перекрываемого затухания | не менее 80 дБ | |
| Диапазон установки коэффициента укорочения | от 1.00 до 3.00, с шагом 0.01 | |
| Блок кабельного моста | ||
| Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа | в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом | |
| Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции | при измерительном напряжении постоянного тока (180 ± 10) В
|
|
| Пределы допускаемой абсолютной погрешности измерения электрической ёмкости | в диапазоне от 1 нФ до 3000 нФ ±(0,1С+1) нФ | |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока | в диапазоне от 1 В до 200 В ±(0,01U+1) В | |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц | в диапазоне от 10 В до 250 В ±(0,02U+2) В | |
| Общие характеристики | ||
| Дисплей | монохромный 3,8” (320×240 пикселей) | |
| Время непрерывной работы от аккумулятора | не менее 8 часов | |
| Время непрерывной работы от блока питания | не ограничено | |
| Диапазон рабочих температур | от -20 °С до +40 °С | |
| Габаритные размеры | 240х200х115 мм | |
| Масса | не более 2 кг | |
