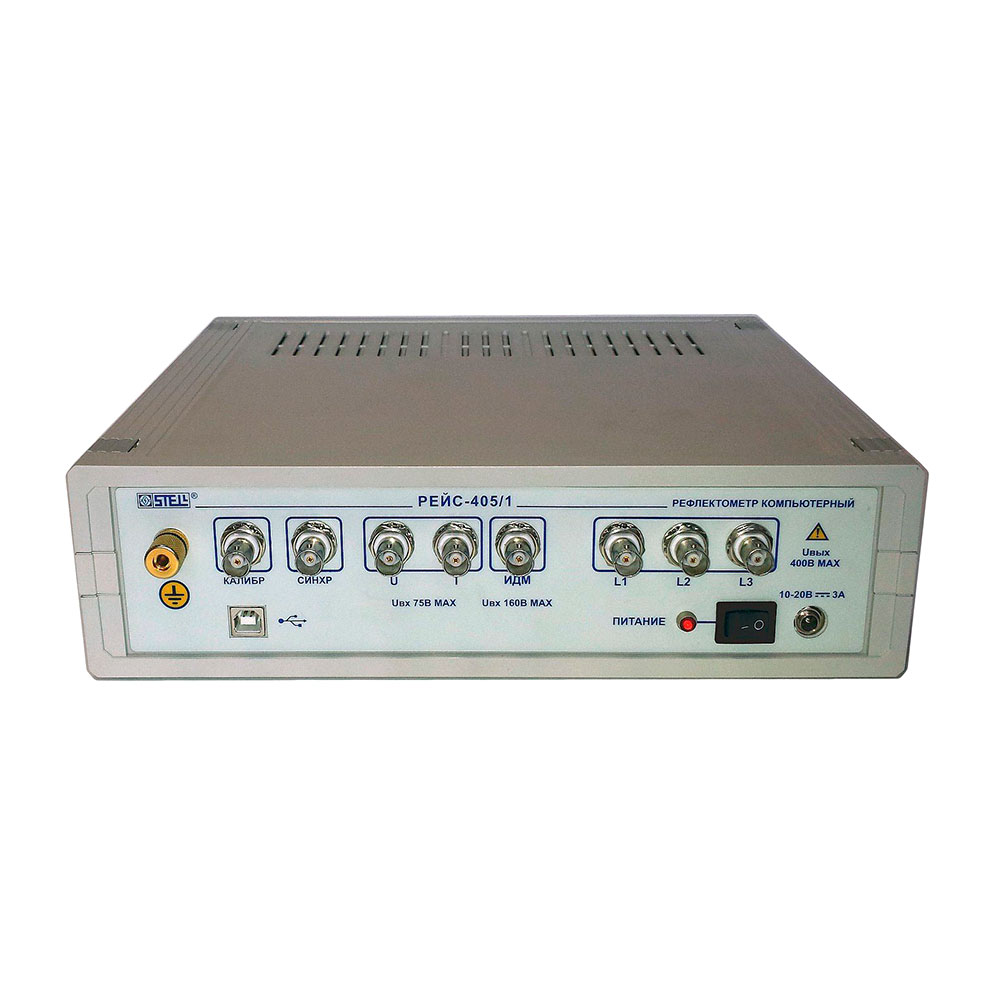

РЕЙС-405/1 — это мощный и компактный компьютерный рефлектометр для определения мест повреждений в силовых кабельных линиях.
Высокоэффективен при использовании в составе электротехнической лаборатории.
Преимущества РЕЙС-405/1
- Четыре метода измерения;
- Мощный зондирующий сигнал;
- Увеличенный диапазон измерения;
- Простой, интуитивно-понятный интерфейс;
- Прямое управление параметрами.
Назначение РЕЙС-405/1
РЕЙС-405/1 является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- Рефлектометр для металлических кабельных и воздушных линий;
- Измеритель сопротивления изоляции;
- Измеритель по импульсно-дуговому методу;
- Измеритель по методу колебательного разряда.
Рефлектометр РЕЙС-405/1 разработан на основе пожеланий пользователей прибора.
Рефлектометр РЕЙС-405, который получил распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.
РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.
РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.
В электроизмерительной лаборатории рефлектометр РЕЙС-405/1 может быть использован как постоянно-встроенный прибор.
Управление рефлектометром РЕЙС-405/1 осуществляется от внешнего (управляющего) компьютера по интерфейсу USB.
Управляющим компьютером может быть как обычный ноутбук, так и специализированный панельный компьютер под управлением ОС Windows версий от Windows ХР до Windows 10.
Минимальное разрешение экрана 1024×768 (рекомендуется минимум 1280×1024).
Интерфейс программы управления позволяет использовать не только клавиатуру и мышь, но и тачскрин панельного компьютера.
РЕЙС-405/1 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.
Особенности применения РЕЙС-405/1
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.
Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр компьютерный РЕЙС-405/1 | 1 |
| 2 | Кабель присоединительный, 2 метра | 3 |
| 3 | Кабель присоединительный, 3 метра | 3 |
| 4 | Тройник (для поверки) | 1 |
| 5 | Нагрузка (для поверки) | 1 |
| 6 | Сетевой адаптер | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Формуляр | 1 |
Технические характеристики
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Режим «Метод рефлектометра» | ||||||
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | Минимальный диапазон — 250 м Максимальный диапазон — 250000 м |
|||||
| Коэффициент укорочения: | Установка или измерение в пределах 1,00. .7.00 Встроенная таблица |
|||||
| Зондирующие сигналы | Амплитуда 25 В…120 В Длительность от 100 нс до 300 мкс |
|||||
| Выходное сопротивление | 10… 1000 Ом. программно-регулируемое, с отображением величины на экране | |||||
| Инструментальная погрешность измерения расстояния | не более 0,1 % | |||||
| Система отсчета расстояния | при помощи вертикальных курсоров | |||||
| Режимы измерения | Прямой — считывание и отображение текущей рефлектограммы по любому из входов: вход L1: вход L2, вход L3; Сравнение — наложение двух или трёх рефлектограмм (вход-вход вход-память, память-память, входы L1-L2-L3); Раздельный — зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3); Разность — отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память). |
|||||
| Растяжка | Возможность растяжки выбранного участка рефлектограммы | |||||
| Память | Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти | |||||
| Отстройка от аддитивных помех и шумов | Усреднение посредством цифрового накопления, фильтрация сигналов | |||||
| Отстройка от синхронных помех | При считывании рефлектограмм — за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). При цифровой обработке рефлектограмм из памяти — за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля). |
|||||
| Эквивалентная (эффективная) частота дискретизации | 32 ГГц | |||||
| Режим «Метод колебательного разряда» | ||||||
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5) | Минимальный диапазон — 250 м Максимальный диапазон — 250000 м |
|||||
| Максимальная амплитуда входных сигналов | 50 В | |||||
| Входное сопротивление по волновому входу | 300 Ом | |||||
| Инструментальная погрешность измерения расстояния | не более 0.1 % | |||||
| Усиление | от-18 до +74 дБ | |||||
| Режимы работы | Просмотр линии Ожидание разряда Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) |
|||||
| Частота дискретизации | 200 МГц | |||||
| Подключение к линии (при методе колебательного разряда) | Через присоединительное устройство по напряжению или по току | |||||
| Режим «Импульсно-дуговой метод» | ||||||
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5 | Минимальный диапазон — 250 м Максимальный диапазон — 250000 м |
|||||
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе | 0,002 … 120 В (без присоединительного устройства напряжения) | |||||
| Инструментальная погрешность измерения расстояния | не более 0,1 % | |||||
| Усиление | от-18 до +74 дБ | |||||
| Режимы работы | Просмотр линии Ожидание разряда Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) |
|||||
| Частота дискретизации | 200 МГц | |||||
| Режим «Метод измерения сопротивления изоляции» | ||||||
| Минимальное измеряемое сопротивление | не более 1 кОм | |||||
| Максимальное измеряемое сопротивление | не менее 1 ГОм | |||||
| Измерительное напряжение | 400 В | |||||
| Инструментальная погрешность измерения | не более 5% | |||||
| Режимы измерения | L1-L2, L1-L3. L2-L3, U-броня, 12-броня. 13-броня | |||||
| Общие характеристики | ||||||
| Связь с компьютером | USB 2.0 Hi-speed | |||||
| Питание | Сеть переменного тока 100.240 В. 50. . 60 Гц Сеть постоянного тока 10. . .20 В |
|||||
| Условия эксплуатации | +5…+40°С | |||||
| Габаритные размеры (ШхВхГ) | 270 х 300 х 77 мм | |||||
| Масса | Не более 3,5 кг | |||||
