Описание
| Производитель: | Россия |
| Номер реестра СИ: | 69458-17 |
| Гарантия | 12 месяцев |

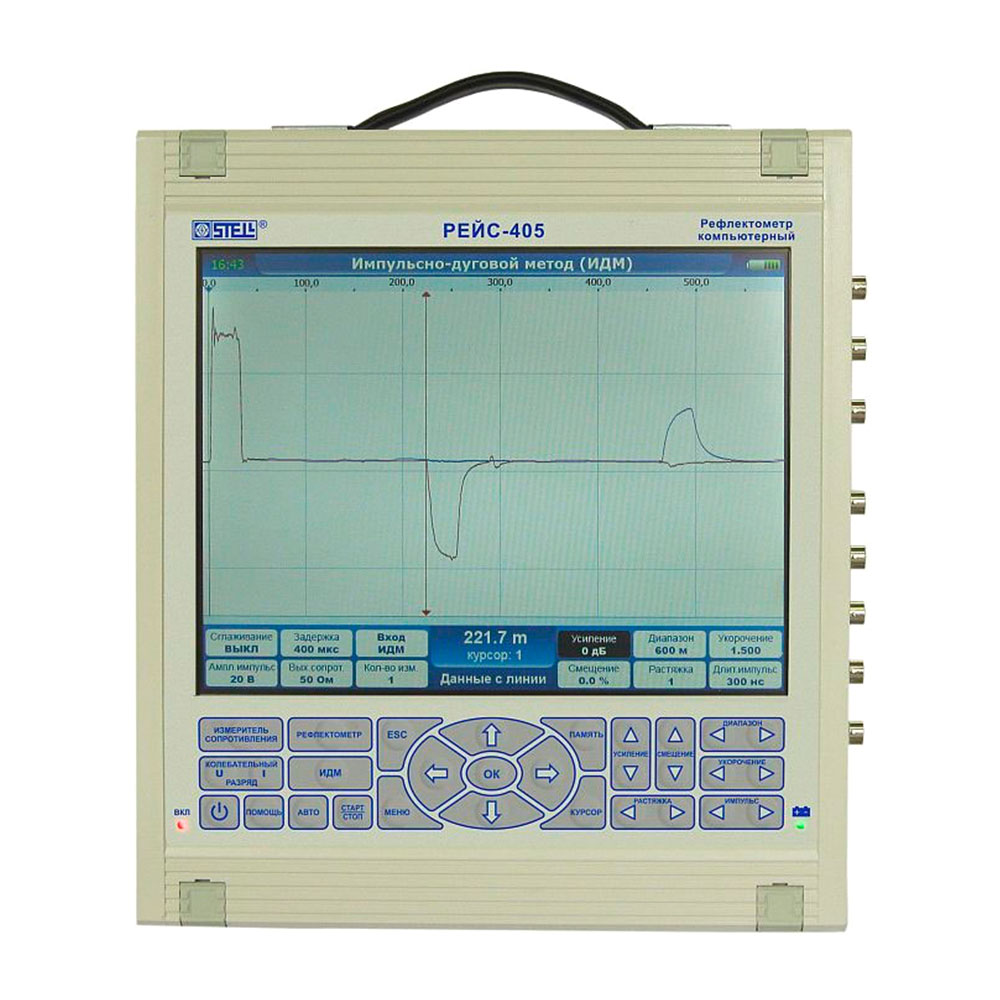

РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- рефлектометр для металлических кабельных и воздушных линий;
- измеритель сопротивления изоляции;
- измеритель по импульсно-дуговому методу;
- измеритель по методу колебательного разряда.
РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.
Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.
В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.
Преимущества РЕЙС-405
- четыре метода измерения;
- большой встроенный цветной дисплей;
- возможность подключения внешнего дисплея любого размера;
- мощный зондирующий сигнал;
- увеличенный диапазон измерения;
- простой, интуитивно-понятный интерфейс;
- прямое управление параметрами;
- универсальное питание.
Особенности применения РЕЙС-405
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства. Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
Новые положительные качества РЕЙС-405
- достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800х600 точек;
- 4-й режим — измерение сопротивления изоляции;
- вместо ручного управления выходным сопротивлением применено программное;
- увеличен диапазон измеряемых расстояний (с 51 км до 250 км);
- увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В);
- увеличено максимальное перекрываемое затухание (с 80 до 95 дБ);
- увеличена частота дискретизации входного сигнала (со 160 до 200 МГц);
- многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз);
- обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя;
- при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя;
- обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений;
- обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением — до 2048 x 1536, через стандартный VGA разъем;
- конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр компьютерный РЕЙС-405 | 1 |
| 2 | Кабель соединительный | 3 |
| 3 | Кабель присоединительный, 2 метра | 3 |
| 4 | Кабель присоединительный, 3 метра | 3 |
| 5 | Тройник (для поверки) | 1 |
| 6 | Нагрузка (для поверки) | 1 |
| 7 | Сетевой адаптер | 1 |
| 8 | Кейс (для переноса) | 1 |
| 9 | Руководство по эксплуатации | 1 |
| 10 | Формуляр | 1 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное значение частоты калибрационных меток, кГц | 6666 |
| Пределы допускаемой абсолютной погрешности установки частоты калибрационных меток, кГц | ±4 |
| Верхние пределы диапазонов измерений (ВПИ) расстояния (при коэффициенте укорочения 1,500), км | 0,25; 0,5; 1; 2; 5; 10; 20; 50; 100; 150; 200; 250 |
| Пределы допускаемой основной приведенной к ВПИ погрешности измерений расстояния (в нормальных условиях применения (20±5) °С), % | ±0,1 |
| Пределы допускаемой приведенной к ВПИ погрешности измерений расстояния (в рабочих условиях применения), % |
±0,2 |
| Диапазон установки коэффициента укорочения | От 1 до 7 |
| Дискретность установки коэффициента укорочения | От 1 до 7 |
| Дискретность установки коэффициента укорочения | 0,001 |
| Диапазон установки амплитуды зондирующего импульса, В | От 25 до 120 |
| Диапазон установки длительности зондирующего импульса, мкс | От 0,1 до 300 |
| Диапазон измерений сопротивления изоляции, Ом | От 1 х 103 до 1 х 109 |
| Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % | ±5 |
| Общие характеристики | |
| Условия эксплуатации | От +5 до +40, до 90% относительной влажности при +25 °C без конденсации влаги, от 84 до 106,7 кПа атмосферного давления |
| Напряжение питания постоянного тока, В | От 18 до 20 |
| Габаритные размеры | Не более270 х 300 х 123 мм |
| Масса | Не более 5,5 кг |
