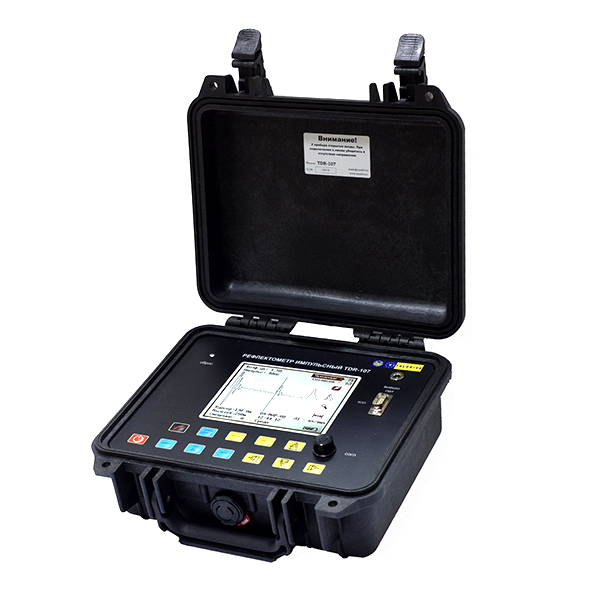

Рефлектометр для силовых линий TDR-107 СТРИЖ-С

В наличии

Задать вопрос
Поделиться

Технические характеристики

Производитель Россия
Описание
Производитель: Россия

Номер реестра СИ: 46569-11

Гарантия 12 месяцев

Прибор TDR-107 «СТРИЖ-С» предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом.

Первичная поверка рефлектометра включена в стоимость прибора.

Импульсный метод (TDR)

Наиболее точный и безопасный режим — эффективен для диагностики низкоомных повреждений (менее 1 кОм) и коротких замыканий, поиска обрывов кабельной линии:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
В приборе реализован метод импульсной рефлектометрии, который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии. При измерениях импульсным методом в линию посылают прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Отраженные импульсы возвращаются в прибор через некоторое время с момента посылки зондирующего импульса. Зная скорость распространения электромагнитной волны в линии и время задержки отраженного сигнала, можно рассчитать расстояние до неоднородности волнового сопротивления. Зондирующий и отраженные импульсы наблюдаются на экране, масштабируемом по дальности и по их виду судят о характере неоднородности линии.

Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также следствием механических и электрических повреждений при строительстве и эксплуатации линий. Неоднородность также возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина и т.д.), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар и т.д.). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

Импульсно-дуговой метод (Arc-Reflection)

Локализация замыканий с высоким сопротивлением в месте дефекта обычно затруднительна при использовании низковольтного импульсного метода измерений. Одним из способов локализации таких дефектов на силовых кабелях является импульсно-дуговой метод.

Сущность импульсно-дугового метода заключается в том, что с помощью генератора высоковольтных импульсов ГВИ в месте повреждения кабеля создается кратковременная электрическая дуга, низкое сопротивление которой отражает зондирующий импульс рефлектометра.

Метод не требует предварительного прожига изоляции и особенно эффективен при работе на кабелях с полиэтиленовой оболочкой.

Область применения TDR-107 «СТРИЖ-С»

Импульсный рефлектометр TDR-107 «СТРИЖ-С» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- для определения длины кабеля при его производстве, складировании и торговле.
Особенности TDR-107 «СТРИЖ-С»
- Возможность применения двух основных современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод и импульсно-дуговой метод.
- Измерение в реальном масштабе времени.
- Подавление асинхронных помех.
- Отображение рефлектограмм на 5.7″ дисплее с разрешением 320х240 точек.
- Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения.
- Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия.
- Максимальная дальность — 50 км.
- Режим сравнения с рефлектограммой из памяти прибора режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти.
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.
- Возможность обмена данными с ПК.
- Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).

Комплектация

№	Наименование	Количество
1	Рефлектометр импульсный TDR-107 «СТРИЖ-С»	1 шт.
2	Зарядное устройство	1 шт.
3	Кабель соединительный 1,5 м	2 шт.
4	Кабель соединительный 0,5м	2 шт.
5	Руководство по эксплуатации TDR-107 «СТРИЖ-С»	1 шт.
6	Программное обеспечение доступно для скачивания с сайта АО «ЭРСТЕД»	1 шт.
7	Сумка для аксессуаров	1 шт.
8	COM-кабель для подключения к ПК	1 шт.

Дополнительная комплектация

№	Наименование	Количество
1	Генератор дуговых разрядов ADG-200-2 (10 кВ, 200 Дж, 30 кг)	1 шт.
2	Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В	1 шт.
3	Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F	1 шт.
4	Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм	1 шт.
5	Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы	1 шт.
6	Переходник BNC.M – клеммы	1 шт.

Технические характеристики

Параметр	Значение
Режимы измерений	импульсный (TDR); импульсно-дуговой (Arc-Reflection);
Дисплей	монохромный ЖКИ 5,7” (320х240 пикселей)
Диапазон измерения расстояния (временной задержки)	от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерения расстояния (временной задержки)	0 — 250 м (0 — 2.5 мкс); 0 — 500 м (0 -5 мкс); 0 — 1000 м (0 — 10 мкс); 0 — 2500 м (0 — 25 мкс);	0 — 5000 м (0 — 50 мкс); 0 — 12500 м (0 — 125 мкс); 0 — 25000 м (0 — 250 мкс); 0 — 50000 м (0 — 500 мкс)
Инструментальная погрешность измерения расстояния	от 0.04% до 0.4 % от поддиапазона измерений (от 1 м до 20 м, при КУ=1.50)
Эффективная частота дискретизации	100 МГц
Диапазон согласованных сопротивлений	от 25 Ом до 600 Ом
Длительность зондирующего импульса	от 10 нс до 100 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1.00 до 3.00, с шагом 0.01
Диапазон регулировки временной задержки (импульсно-дуговой метод)	от 0 до 4 мс, с шагом 0,2 мс
Синхронизация (импульсно-дуговой метод)	измерительный вход вход TRIG
Емкость энергонезависимой памяти рефлектограмм	100
Интерфейс с ПК	COМ-порт RS-232
Время непрерывной работы от аккумуляторной батареи	не менее 8 часов
Время непрерывной работы через зарядное устройство	не ограничено
Габаритные размеры	70х246х124 мм
Диапазон рабочих температур	от -20 °С до +40 °С
Масса прибора с аккумуляторной батареей	не более 2,5 кг
