Описание
| Производитель: | Россия |

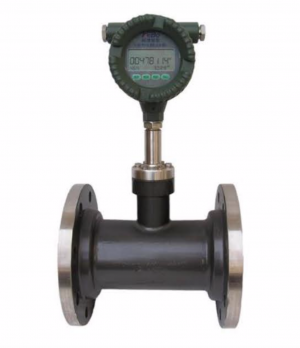

Расходомеры мишенного типа YOKE YK-LB используются для решения задачи по измерению расхода жидкостей, (или газов), содержащих посторонние включения или загрязнения – например нефти, мазута, битумов, и т.д. Мишенные расходомеры YOKE YK-LB могут измерять как жидкости, так и газы, причем в широком диапазоне. Они просты в установке и не требуют дополнительного обслуживания.
Для применения данного типа расходомеров необходимо соблюдение определенных условий:
1. Нормализация потока. Необходимы прямые участки трубы без изгибов, сужений, клапанов и т.д. – до расходомера – не менее 10 диаметров, после расходомера – не менее 5 диаметров трубопровода.
2. Горизонтальная установка расходомера. Однако, по специальному запросу возможно исполнение в вертикальный участок трубы.
Существует прямая зависимость точности измерения расходомером от диапазона расходов. Это актуально для жидкостей с числом Рейнольдса ≤ 1500
| ±0,2% | ±0,5% | ±1% | ±1,5% | ±2,5% | |
|---|---|---|---|---|---|
| Жидкость | Qmax ≤ 3 Qmin | Qmax ≤ 5 Qmin | Qmax ≤ 10 Qmin | ||
| Пар | Qmax ≤ 5 Qmin | Qmax ≤ 10 Qmin | Qmax ≤ 20 Qmin | ||
| Газ | Qmax ≤ 5 Qmin | Qmax ≤ 10 Qmin |
Для всех расходомеров мишенного типа YOKE YK-LB предлагается набор аналоговых и цифровых портов: 4…20 мА, импульсный, коммуникация по RS-485. Поддерживаются протоколы Modbus и HART. Доступны комплектации с автономным питанием от литиевой батареи.
Принцип работы
Расходомер состоит из:
1. Подвергаемый силовому воздействию элемент (пластина мишени)
2. Чувствительный элемент (включая датчики температуры и давления)
3. Корпус измерительной трубы (отсутствует в расходомере вставного типа)
4. Переходники
5. Суммирующий счетчик с дисплеем и выходами
Пластина мишени помещена в центр трубы и соединена с преобразователем сигнала жестким стержнем. Cреда (протекающая жидкость или газ) воздействует на мишень с определенным усилием, которое пропорционально потоку.
После соответствующих преобразований и вычислений значения данной силы, мы можем получить значение потока. Величина этой силы преобразуется в электрический сигнал, который после обработки и усиления поступает в суммирующий счетчик, где обсчитывается и мы получаем значения как текущего потока, так и прошедшего через расходомер объема.
Технические характеристики
| Среда измерения | Жидкость, пар, газ | ||
| Диаметр |
Фланцевый тип 15-500мм |
Кламповый тип 15-300мм |
Вставной тип 80-5000мм |
| Давление |
Фланцевый тип 0,6-42MPa |
Кламповый тип 0,6-42MPa |
Вставной тип 0,6-42MPa |
| Температура | |||
| Точность | ±0,5% | ±1,0% | ±1,5% |
| Динамический диапозон |
1:5 (жидкость) |
1:10 (жидкость) |
1:10 (жидкость) |
| Повторяемость | 0,05-0,08% | ||
| Питание | Автономное: литиевая батарея (3.6В); внешнее питание: 24В постоянного тока | ||
| Вывод информации | Дисплей: двухпроводная система (4-20мА) или четырехпроводная система ( рекомендуется четырехпроводная); импульсный 0-5В; RS485/KS22; HART протокол | ||
| Материал измерительной трубки | Углеродистая сталь: нержавеющая сталь: также может быть предоставлена по договоренности, согласно требованиям пользователя | ||
| Класс защиты | IP65, IP67 | ||
