Описание
| Производитель: | Радио-Сервис, Россия |
| Номер в реестре СИ | 62558-15 |
| Гарантия | 18 месяцев |

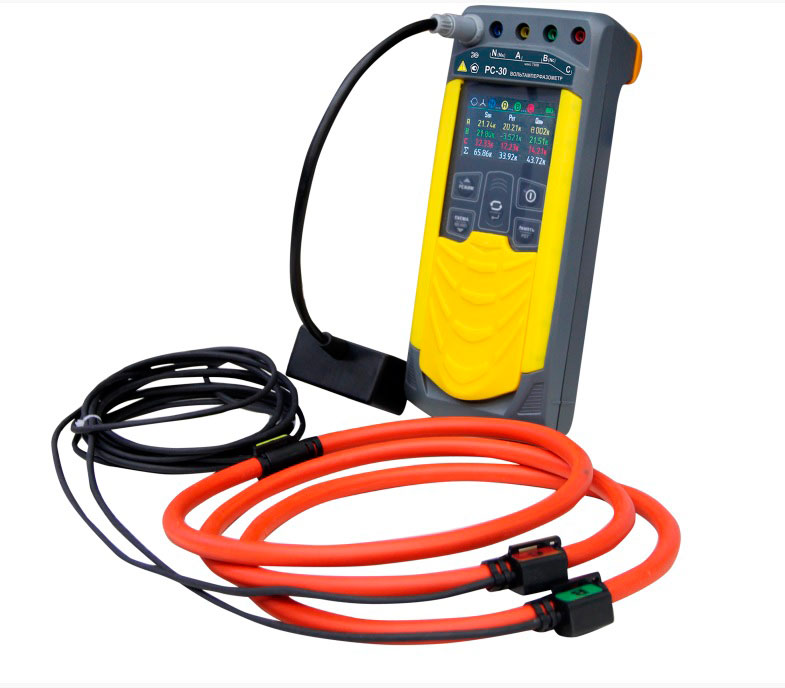

Клещи ПТИР-3000, входящие в базовый комплект, позволяют производить измерение тока от 1 А до 3000 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
Особенности вольтамперфазометра РС-30 с датчиком ПТИР-3000
- Возможность регистрации событий.
- Автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов.
- При выключении, сохранение, а при включении восстановление настроек последнего измерения.
- Время непрерывной работы без включённого режима энергосбережения не менее 8 часов.
- Настройка отключения индикации и прибора при длительном неиспользовании.
- Ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54.
- Сумка, позволяющая не доставать прибор при проведении измерений.
- Цветной жидкокристаллический дисплей.
- Индикация состояния внутреннего источника питания.
- Система защиты аккумулятора от перезаряда.
- Защита от неправильного включения.
- Высокая помехоустойчивость.
- Память на 10000 измерений, режим регистратора.
- Связь с компьютером.
Функциональные возможности вольтамперфазометра РС-30 с датчиком ПТИР-3000
- Измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная).
- Измерения действующих значений переменного напряжения и тока.
- Измерения напряжения постоянного тока.
- Измерений активной, реактивной, полной мощности и коэффициента мощности.
- Измерения фазовых углов между напряжениями, между напряжениями и током, между токами.
- Измерения частоты напряжения и силы переменного тока.
- Показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии.
- Индикации порядка чередования фаз.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Вольтамперфазометр РС-30 | 1 шт. |
| 2 | Руководство по эксплуатации | 1 шт. |
| 3 | Блок питания 12 В 0,5 А | 1 шт. |
| 4 | Кабель измерительный 1,5 м, красный | 1 шт. |
| 5 | Кабель измерительный 1,5 м, синий | 1 шт. |
| 6 | Кабель измерительный 1,5 м, желтый | 1 шт. |
| 7 | Кабель измерительный 1,5 м, зеленый | 1 шт. |
| 8 | Зажим изолированный типа «крокодил», прямой, красный | 1 шт. |
| 9 | Зажим изолированный типа «крокодил», прямой, синий | 1 шт. |
| 10 | Зажим изолированный типа «крокодил», прямой, желтый | 1 шт. |
| 11 | Зажим изолированный типа «крокодил», прямой, зеленый | 1 шт. |
| 12 | Сумка для РС-30 | 1 шт. |
| 13 | Отсек батарейный 5*АА, исп.1 | 1 шт. |
| 14 | Датчиками токоизмерительными ПТИР-3000 | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Измерение напряжения переменного тока | |
| Диапазон измерений действующего значения напряжения переменного тока, В | 10,00…700,0 |
| Измерение напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока, В | 10,00…700,0 |
| Измерение силы переменного тока | |
| Диапазон измерений действующего значения переменного тока, А: — с датчиками токоизмерительными ПТИР-3000 |
1 … 3000 |
| Измерение активной, реактивной и полной мощностей | |
| Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А): — с датчиками токоизмерительными ПТИР-3000 |
0,100 … 2100 кВт (квар, кВ∙А) |
| Измерение частоты переменного тока | |
| Диапазон измерения частоты, Гц | от 45,00 до 55,00 |
| Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока | |
| Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов | от -179,9 до 180,0 |
| Вычисление коэффициента мощности, Кр | |
| Диапазон вычисления, Кр | -1,00…1,00 |
| Габариты и вес | |
| Размер прибора | 60х105х245 мм |
| Масса прибора | 800 г |
