Описание
| Производитель: | Радио-Сервис, Россия |
| Номер в реестре СИ | 87958-23 |
| Гарантия | 24 месяца |

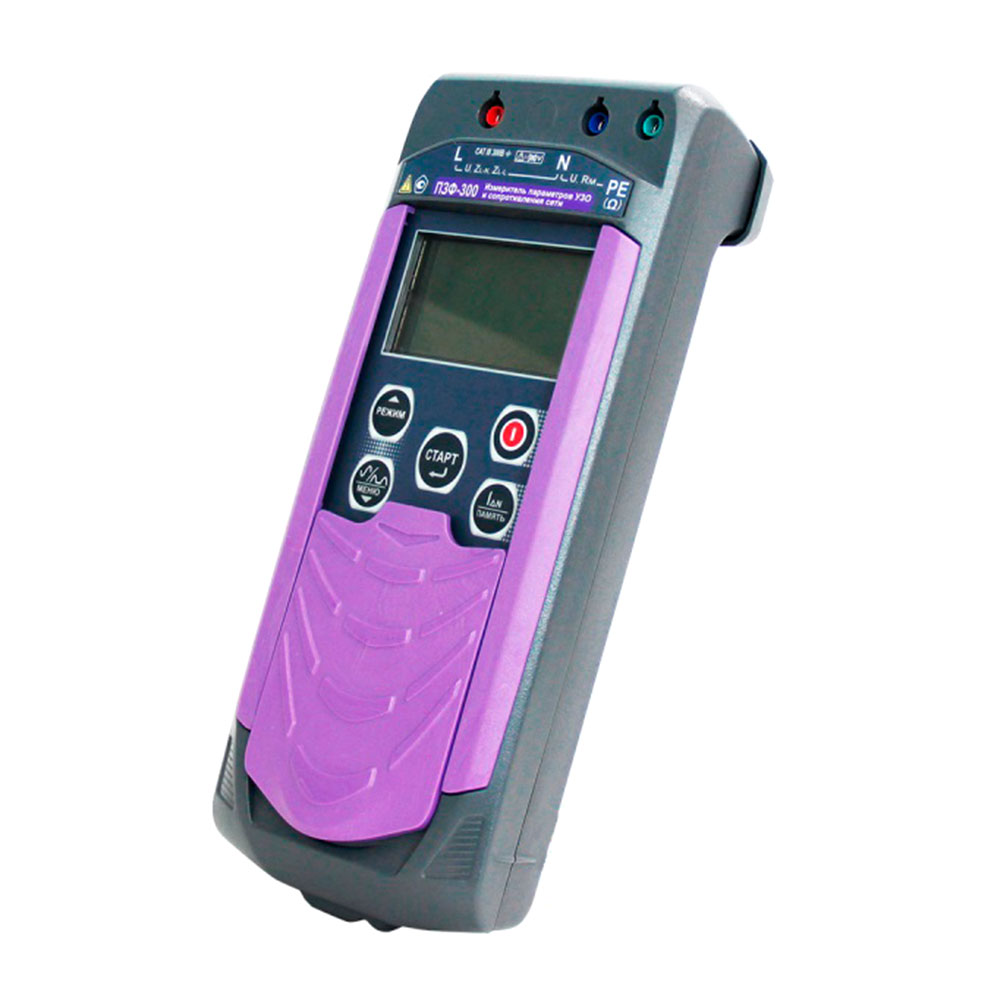

Прибор предназначен для проверки устройств защитного отключения (УЗО) типов АС, А, В. Тип УЗО и его номинальный дифференциальный ток выставляется в приборе в ручную. Все типы УЗО не имеющие в составе операционного усилителя с пороговым значениям можно проверить с помощью прибора в автономном режиме, например при покупке, не подключая к сети напряжения. Есть функция измерения сопротивления петли фаза-нуль от 0,4 до 60 Ом.
ПЗО-510 снабжен магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
Питание прибора осуществляется от аккумулятора NI-MH 6 В 2А/Ч или пяти батарей 1,5 В типа АА.
Рабочий диапазон температур от -15 до +55°С.
Функциональные возможности измерителя ПЗО-510
- Измерение тока срабатывания УЗО типа АС, А, В (10, 30, 100, 300, 500 мА) с возможностью установки начальной фазы тока, угла задержки фазы тока, полярности тока, постоянной составляющей.
- Измерение времени отключения УЗО типа АС, А, В.
- Измерение действующего значения напряжения переменного тока одновременно по цепям (L-N, L-PE, N-PE).
- Измерение параметров УЗО в автономном режиме при отсутствии сети 220 В.
- Измерение параметров УЗО по заранее заданной программе испытаний.
- Измерение активного сопротивления петли «фаза-ноль».
- Связь с ПК Bluetooth, память на 10000 измерений.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель параметров УЗО ПЗФ-300 | 1 шт. |
| 2 | Руководство по эксплуатации | 1 шт. |
| 3 | Блок питания 12 В 0,5 А | 1 шт. |
| 4 | Адаптер розеточный | 1 шт. |
| 5 | Зажим изолированный типа «крокодил», d30, синий | 1 шт. |
| 6 | Зажим изолированный типа «крокодил», d30, красный | 1 шт. |
| 7 | Сумка для ПЗФ-300 | 1 шт. |
| 8 | Кабель измерительный 1,5 м, красный | 1 шт. |
| 9 | Кабель измерительный 1,5 м, синий | 1 шт. |
| 10 | Отсек батарейный 5*АА, исп. 1 | 1 шт. |
Технические характеристики
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза» | |||||||
| Диапазоны измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 | ||||||
| от 10,0 до 99,9 | |||||||
| от 100 до 300 | |||||||
| Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом | ±(0,05∙Z+5 е.м.р.) | ||||||
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», кА | от 0,001 до 24 | ||||||
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА | от 0,001 до 41 | ||||||
| Рабочий диапазон напряжения переменного тока, В | от 180 до 450 | ||||||
| Частота напряжения переменного тока, Гц | от 45 до 65 | ||||||
| Максимальный ток при измерении петли «фаза-нуль», А | 8 | ||||||
| Максимальный ток при измерении петли «фаза-фаза», А | 14 | ||||||
| Длительность протекания тока, мс | не более 30 | ||||||
| Измерение напряжения переменного тока | |||||||
| Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N, В | от 10 до 450 | ||||||
| Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE, В | от 10 до 300 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В | ±(0,025∙U+3 е.м.р.) | ||||||
| Частота напряжения переменного тока, Гц | от 45 до 65 | ||||||
| Измерение отключающего дифференциального тока УЗО (Iа) | |||||||
| Номинальный отключающий дифференциальный ток УЗО (I∆N), мА | Диапазон формирования отключающего дифференциального тока УЗО (Ia) при параметрах тока, мА | ||||||
| Синусоидальный ток | Пульсирующий постоянный ток с углом задержки фазы тока | ||||||
| 0 º | 90 º | 135 º | |||||
| 10 | от 2 до 11 | от 2 до 20 | от 1 до 20 | ||||
| 30 | от 6 до 33 | от 6 до 42 | от 3 до 42 | ||||
| 100 | от 20 до 110 | от 20 до 140 | от 10 до 140 | ||||
| 300 | от 60 до 330 | от 60 до 420 | от 30 до 420 | ||||
| 500 | от 100 до 550 | от 100 до 700 | – | ||||
| Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА: — для синусоидального тока — для пульсирующего постоянного тока |
±(0,025∙I+0,2) |
||||||
| Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА | 0,05∙IΔN | ||||||
| Рабочий диапазон напряжения переменного тока, В | от 180 до 260 | ||||||
| Измерение времени отключения УЗО | |||||||
| Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему дифференциальному току УЗО (I∆N), мс: 0,5∙I∆N и 1∙I∆N 2∙I∆N 5∙I∆N |
от 1 до 1000 |
||||||
| Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс: — для синусоидального тока — для пульсирующего постоянного тока (без задержки фазы) |
±(0,015∙T+3) |
||||||
| Рабочий диапазон напряжения переменного тока, В | от 180 до 260 | ||||||
| Примечание: 1) – для селективного типа УЗО. | |||||||
| Измерение напряжения прикосновения | |||||||
| Диапазон измерений напряжения прикосновения (действующее значение), В | от 0 до 100 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В | ±(0,05∙U+3 е.м.р.) | ||||||
| Измерительный ток | 0,4∙IΔN | ||||||
| Измерение сопротивления постоянному току (металлосвязь) | |||||||
| Диапазон измерений электрического сопротивления постоянному току, Ом | от 0,01 до 9,99 | ||||||
| от 10,0 до 20,0 | |||||||
| Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом | ±(0,03∙R+3 е.м.р.) | ||||||
| Ток в измерительной цепи для сопротивлений до 5 Ом, мА | 200 | ||||||
| Общие характеристики | |||||||
| Питание | Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 х 1,5 В элементов питания типоразмера АА |
||||||
| Диапазон рабочих температур | от -15 ºС до +55 ºС | ||||||
| Степень защиты корпуса | IP54, ударопрочный, пыле- и влагозащищенный корпус | ||||||
| Категория перенапряжения | CAT III 300 В | ||||||
| Память | на 10000 измерений | ||||||
| Связь с компьютером | есть | ||||||
| Встроенное зарядное устройство | есть | ||||||
| Магнитный держатель | есть | ||||||
| Размер в упаковке (ШхГхВ), мм | 145х120х265 | ||||||
| Размер прибора (ШхГхВ), мм | 88х105х245 | ||||||
| Брутто (масса прибора в упаковке), г | 1800 | ||||||
| Масса нетто (масса самого прибора), г | 800 | ||||||
