Описание
| Производитель: | Радио-Сервис, Россия |
| Номер в реестре СИ | 53720-13 |
| Гарантия | 18 месяцев |

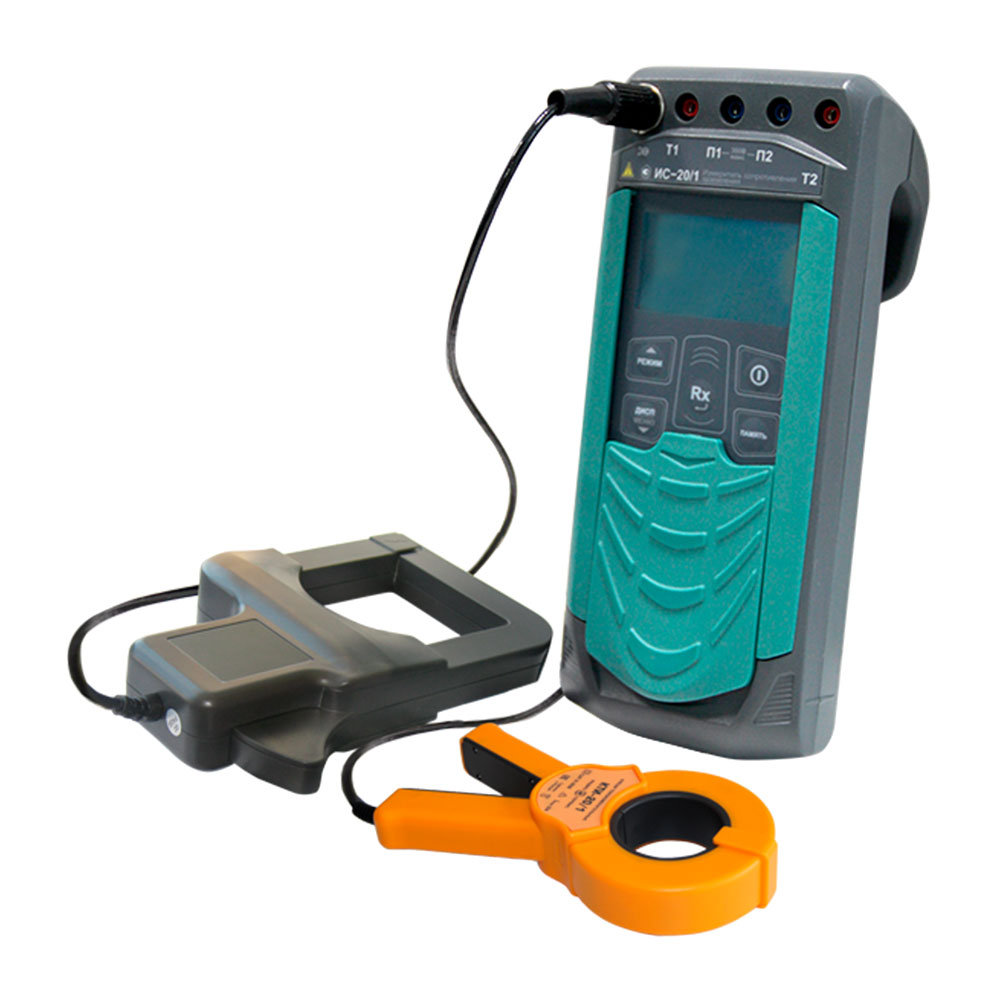

Назначение измерителя ИС-20/1 с клещами КТИ-20/1 и КТИ-20/2
Измерение сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников по двух-, трёх- или четырёхпроводному методу.
Измерение удельного сопротивления грунта.
Измерение сопротивления единичного заземлителя в многоэлементной системе заземления без его отсоединения с использованием измерительных клещей (КТИ-20/1 или КТИ-20/2).
Измерение сопротивления элементов заземления без применения вспомогательных электродов (ГОСТ Р 50571.16) с использованием двух клещей (КП-20/1 и КТИ-20/1 или КП-20/1 и КТИ-20/2).
Измерение силы переменного тока без разрыва цепи.
Измерение напряжения переменного тока (помехи).
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель сопротивления заземления ИС-20/1 с клещами КТИ-20/1 и КТИ-20/2 | 1 шт. |
| 2 | Руководство по эксплуатации | 1 шт. |
| 3 | Блок питания 12 В 0,5 А | 1 шт. |
| 4 | Струбцина | 1 шт. |
| 5 | Ручка | 1 шт. |
| 6 | Зажим изолированный типа «крокодил», d30, красный | 1 шт. |
| 7 | Зажим изолированный типа «крокодил», d30, синий | 1 шт. |
| 8 | Сумка для ИС-20 | 1 шт. |
| 9 | Кабель измерительный 1,5 м, красный | 1 шт. |
| 10 | Кабель измерительный 1,5 м, синий | 1 шт. |
| 11 | Кабель 40 м на катушке, красный | 1 шт. |
| 12 | Кабель 40 м на катушке, синий | 1 шт. |
| 13 | Отсек батарейный 5*АА, исп.1 | 1 шт. |
Дополнительная комплектация измерителя ИС-20/1 с клещами КТИ-20/1 и КТИ-20/2
| № | Наименование |
|---|---|
| 1 | Комплект штырей заземления 1 м, нержавеющая сталь |
| 2 | Комплект штырей заземления 1 м, винтовых, нержавеющая сталь |
| 3 | Клещи передающие КП-20/1 |
| 4 | Адаптер Bluetooth-USB |
| 5 | Адаптер 5/12 |
Технические характеристики
| 1. Измерение сопротивления заземления | |||||
|---|---|---|---|---|---|
| Диапазоны измерения сопротивления | Допускаемое значение сопротивления в цепях подключения, не более | Пределы допускаемой основной погрешности измерений сопротивления для четырехпроводного метода измерений | |||
| токовых Т1 — Т2 |
потенциальных П1 — П2 |
||||
| от 1 до 999 мОм | 30 Ом | 40 кОм | ± (0,03×R + 3 е.м.р.) | ||
| от 0,01 до 9,99 Ом | 1 кОм | ||||
| от 0,1 до 99,9 Ом | 10 кОм | ||||
| от 1 до 999 Ом | 40 кОм | ||||
| от 1 до 9,99 кОм | |||||
| Максимальная амплитуда напряжения помехи для сопротивлений | до 999 мОм | не более 12 В | |||
| от 1,00 Ом до 9,99 кОм | не более 24 В | ||||
| Измерительное напряжение и ток | не более 42 В и 250 мА, частота 128 Гц | ||||
| 2. Измерение сопротивления заземления с одними клещами | |||||
| Диапазоны измерения сопротивления | Допускаемое значение сопротивления в цепях подключения, не более | Пределы допускаемой основной абсолютной погрешности измерений сопротивления с одними клещами для четырехпроводного метода измерений | |||
| токовых Т1 — Т2 |
потенциальных П1 — П2 |
||||
| от 1 до 999 мОм | 30 Ом | 40 кОм | ±( 0,05×R+ R2 ∕ (300×Rобщ)+3 е.м.р.) | ||
| от 0,01 до 9,99 Ом | 1 кОм | ||||
| от 0,1 до 99,9 Ом | |||||
| от 1 до 999 Ом | |||||
| от 0,01 до 9,99 кОм | |||||
| Диаметр обхвата измерительных клещей: КТИ-20/1 КТИ-20/2 |
50 мм 80 мм |
||||
| 3. Измерение сопротивления заземления двумя клещами | |||||
| Диапазоны измерения сопротивления | Пределы допускаемой основной абсолютной погрешности измерений сопротивления | ||||
| от 0,03 до 9,99 Ом | ± (0,1×R + 3 е.м.р.) | ||||
| от 10,0 до 99,9 Ом | ± (0,15×R + 3 е.м.р.) | ||||
| 4. Измерение амплитудного значения напряжения переменного тока 50 Гц | |||||
| Диапазон измерения | от 1 до 300 В | ||||
| Пределы допускаемой основной абсолютной погрешности измерений | ± (0,05×U + 3 е.м.р.) | ||||
| 5. Измерение силы переменного тока частотой 50 Гц с применением измерительных клещей | |||||
| Диапазон измерения | от 1 до 250 мА от 0,25 до 2,50 А |
||||
| Пределы допускаемой основной абсолютной погрешности измерений | ± (0,05×I + 3 е.м.р.) | ||||
Дополнительно
- Питание – Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 элементов питания типоразмера АА.
- Диапазон рабочих температур – от -15 до +50ºС.
- Степень защиты корпуса – IP54.
- Категория перенапряжения – CAT IV 300 В.
