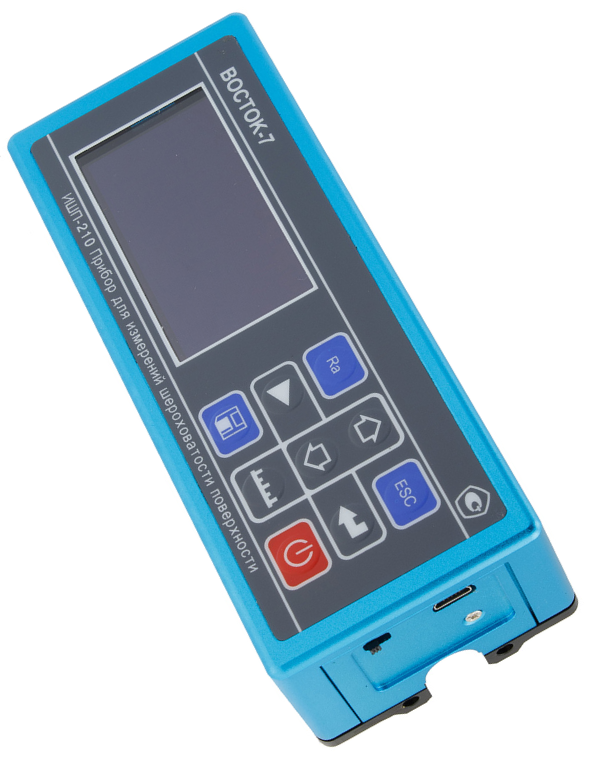

Профилометр ИШП-210 с поверкой

В наличии

Описание
Производитель ООО "Восток-7", Россия

Номер реестра СИ 76028-19

Приборы модификации ИШП-210 предназначены для измерений параметров шероховатости не только на поверхности контролируемой детали, но и сложных поверхностей: измерений в отверстиях, в пазах, на криволинейной поверхности.
- Измеряет 22 параметра шероховатости поверхности: Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk、Rpk、Rvk、Mr1、Mr2
- Измерение на плоских и изогнутых поверхностях;
- Рабочий режим эксплуатации - при положительных и отрицательных температурах окружающей среды;
- Питание приборов осуществляется от встроенного аккумулятора;
- Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение;
- Большой объём памяти для хранения и запас мощности – возможность непрерывной работы до 20 ч.;
- Наличие различных типов датчиков для измерений на изогнутых поверхностях и в отверстиях, измерительный штатив, принтер и программное обеспечение для анализа результатов измерений (дополнительные опции).
- Возможность крепления прибора в измерительном штативе (дополнительная опция) для более точного позиционирования прибора относительно измеряемой детали, и тем самым, увеличения точности измерения профиля поверхности изделий сложной геометрической формы и малых размеров, из-за чего размещение прибора непосредственно на измеряемой поверхности не представляется возможным;
- Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости;
- Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений;
- Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
- Измерения в метрической (СИ, µm) и английской (µin) системах мер;
- Возможность связи с компьютером через USB для передачи данных статистики, печати и анализа с помощью кабеля и программного обеспечения (дополнительная опция).

Комплектация

Базовая комплектация (включена в стоимость прибора):
Наименование	Обозначение	Количество
Прибор для измерений шероховатости	ИШП-6100; ИШП-210; ИШП-110	1 шт. (по заказу)
Установочная (настроечная) мера шероховатости поверхности, параметр Ra	-	1 шт.
Датчик TS-100		1 шт.*
Принадлежности	-	1 компл.
Программное обеспечение	-	1 компл.*
Руководство по эксплуатации для модификации ИШП-210	26.51.66.190-014-11548758-18 РЭ	1 экз.
Упаковочный кейс	-	1 шт.
Методика поверки	РТ-МП-5411-445-2019	1 экз.
* - только для модификации ИШП-210
Дополнительная комплектация (по заказу):
Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика		По заказу
Установочная рамка с выемкой для размещения в ней меры шероховатости		По заказу
Датчик TS-100 (для модификации ИШП-210);		По заказу
Датчик TS-110 (для модификации ИШП-210);		По заказу
Датчик TS-120 (для модификации ИШП-210);		По заказу
Датчик TS-130 (для модификации ИШП-210);		По заказу
Датчик TS-131 (для модификации ИШП-210);		По заказу
Датчик TS-140 (для модификации ИШП-210);		По заказу
Датчик TS-11Х (для модификации ИШП-210);		По заказу
Удлинительный стержень TS-55 (для модификации ИШП-210);		По заказу
Прямоугольный стержень TS-90 (для модификации ИШП-210);		По заказу
Мини-принтер (для модификации ИШП-210);		По заказу
V-образный блок для цилиндрических изделий с магнитом		По заказу
Измерительный штатив ТА1420, ТА1520 или ТА1620 (для модификации ИШП-210)		По заказу

Технические характеристики

Наименование характеристики	Значение
Модификация	ИШП-210
Измеряемые параметры шероховатости	Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk、Rpk、Rvk、Mr1、Mr2
Фильтр	Гаусса, RC, PC-RC Профиль без фильтра D-P
График	Первичный профиль / профиль, подвергнутый фильтрации и кривая tp
Диапазон измерений: - по параметрам Ra, Rq, мкм - по параметру Rz, Rz, R3z, Ry, Rt, Rp, Rm мкм - Ось X (горизонтальная), мм	от 0,1 до 16,0 от 0,02 до 160,00 17,5
Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм	0,01 мкм / ± 20 0,02 мкм/ ± 40 0,04 мкм / ± 80
Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, %	10
Относительное СКО результатов измерений, %, не более	6
Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм	от –80 до +80
Радиус кривизны щупа, мкм	5
Измерительное усилие, мН	4
Отсечка шага, мм	0,25; 0,8; 2,5
Длина оценки, мм	от 1 до 5 длин отсечки шага
Скорость перемещения щупа, мм/с - на базовой длине 0,25 мм - на базовой длине 0,8 мм - на базовой длине 2,5 мм	0,135 0,5 1,0

2.2. Основные технические характеристики. Таблица:

Наименование характеристики	Значение
Модификация	ИШП-210
Автоотключение прибора, мин.	10
Питание	Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа
Длительность непрерывной работы, ч	≥20
Габаритные размеры (длина × ширина × высота), мм, не более	141×55×40
Масса, г, не более	400
Условия эксплуатации:
Температура окружающей среды, °С	–20…+40
Относительная влажность воздуха, %	30…90
Срок службы, лет, не менее	5
