Описание
| Производитель: | Геотех, Россия |

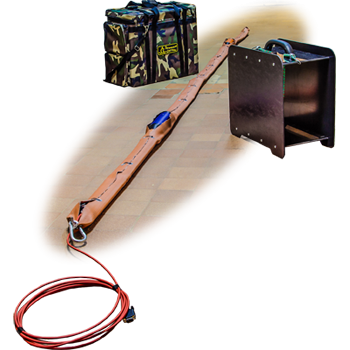

Антенный блок АБДЛ “Тритон” – неэкранированный, имеет неразборную конструкцию, выполнен в виде полугибкого шланга, внутри которого размещаются передающий и приемный блоки со сменными вибраторами и блоки питания. АБДЛ разработан специально для неблагоприятных условий эксплуатации, имеет складное, герметичное исполнение, может работать под водой и на пересеченной местности.
Антенный блок АБДЛ-Тритон – неэкранированный, построен по схеме с оптической развязкой, приемный и передающий блоки питаются от отдельных встроенных блоков питания, а для передачи сигнала ИЗП от приемного блока к передающему используется встроенный оптический кабель. В качестве внешнего охранного кожуха используется рукав пожарный “Армтекс” (“Латекс”) диаметром 77 мм, внутренний охранный кожух – рукав пожарный “Армтекс” диаметром 66 мм.
Антенный блок имеет неразборную конструкцию, выполнен в виде полугибкого шланга, внутри которого размещаются передающий и приемный блоки со сменными вибраторами и блоки питания. АБДЛ имеет складное, герметичное исполнение, и может работать под водой и на пересеченной местности.
Внутри полупрозрачных крышек корпусов приемного и передающего блоков расположены светодиодные индикаторы, которые показывают текущее состояние каждого блока. При подаче питания на приемный и передающий блоки светодиодный индикатор приемного блока горит постоянно, а светодиодный индикатор передающего блока горит только в режиме зондирования.
Комплектация
- Блок управления
- Антенный блок АБДЛ-Тритон
- Базовая версия ПО GeoScan32
- Подвеска универсальная
- Блок питания БП 9/12
- Устройство зарядное ЗУ-9М
- Разгрузка ременно-плечевая
- Сумка транспортная
Кабели (с ЗИП):
- Кабель БП (1 м) – 2 шт.
- Кабель ПЭВМ – 2 шт.
Технические характеристики
| Тип | Неэкранированный |
| Центральная частота | 50, 100 МГц |
| Максимальная глубина зондирования | 18 м |
| Разрешающая способность по глубине | От 0,5 до 1,0 м |
