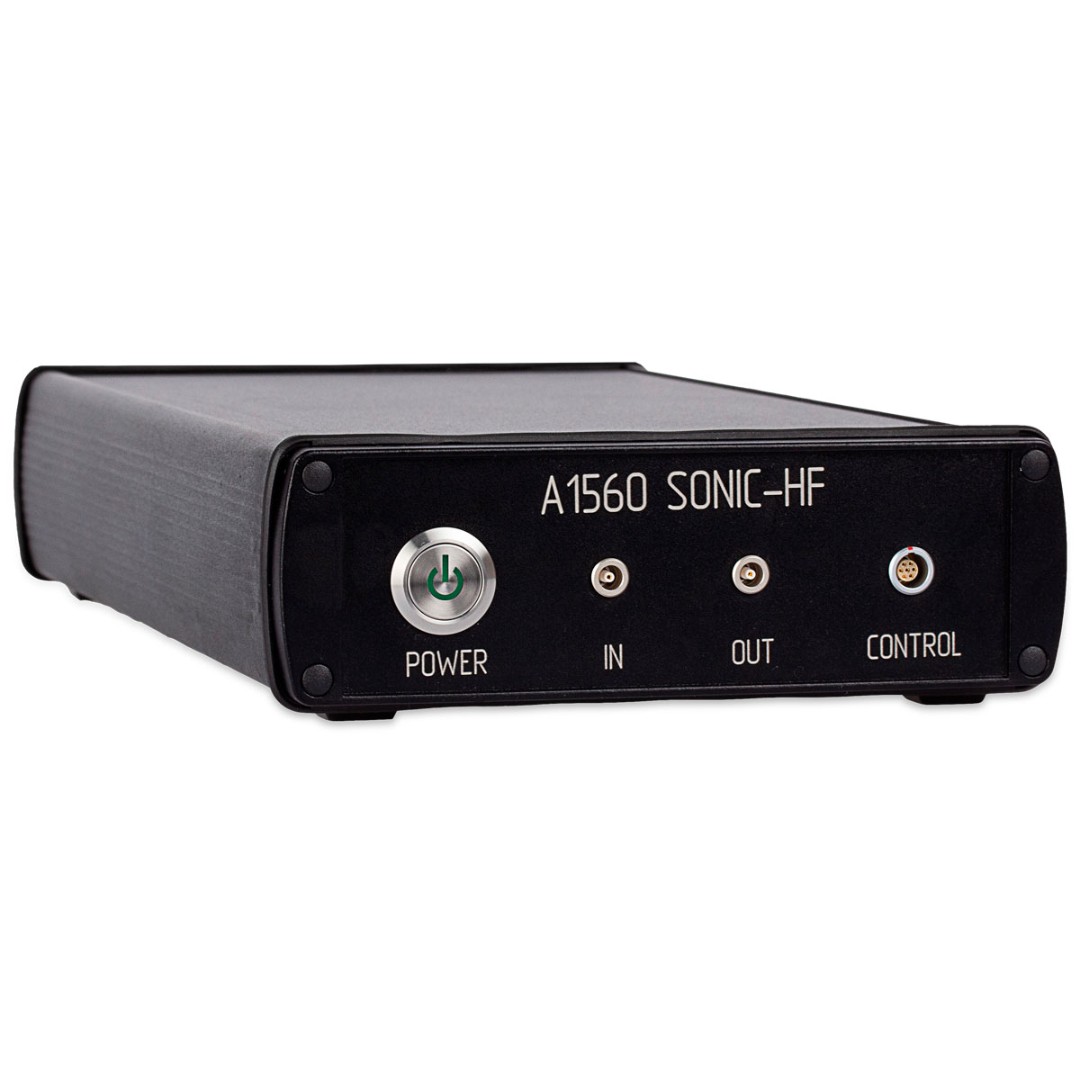

OEM дефектоскоп A1560 SONIC-HF

В наличии

Производитель:

Россия

Универсальный OEM одноканальный дефектоскоп с беспроводным интерфейсом для решения индивидуальных задач высокочастотного ультразвукового контроля.

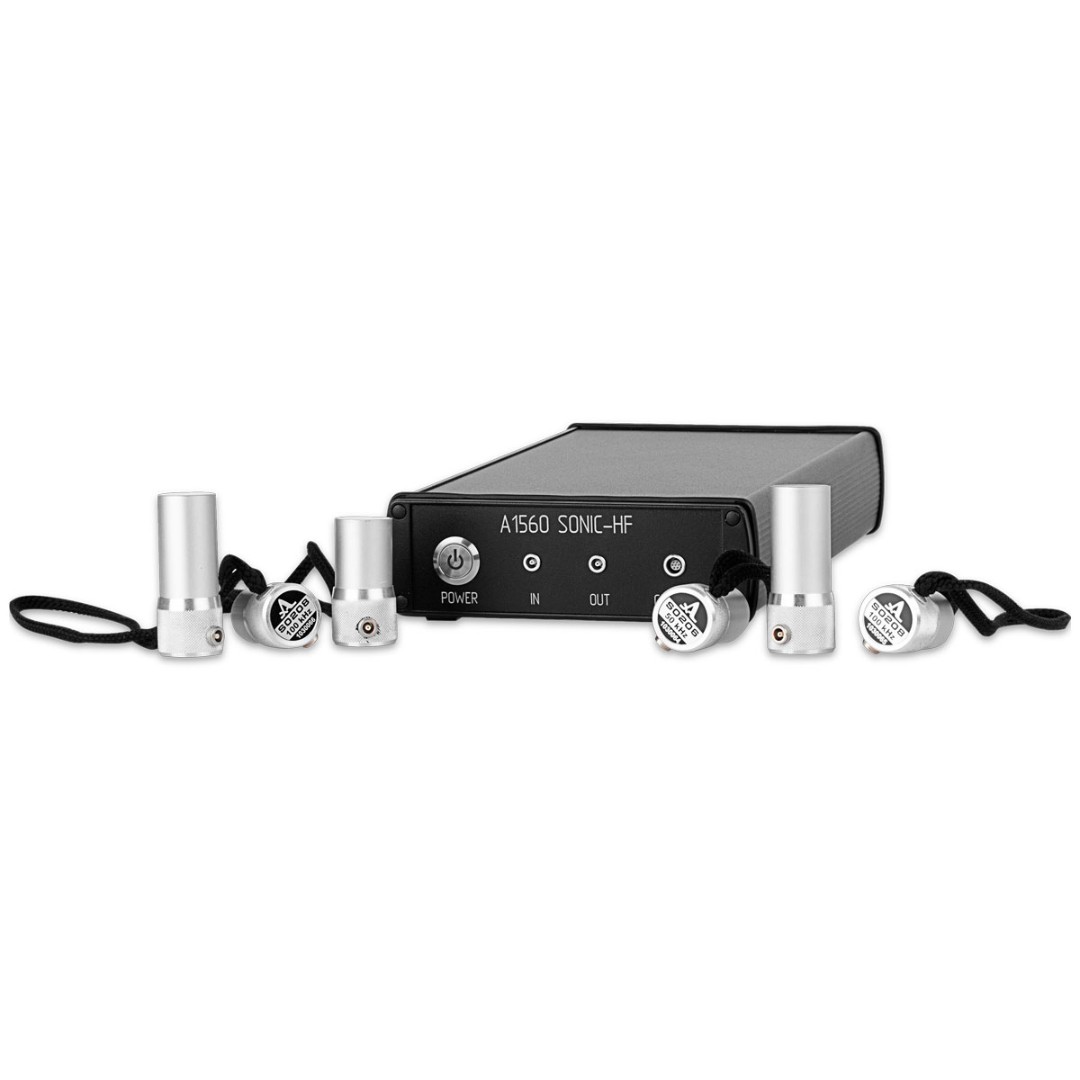

Высококачественный блок сбора данных, разработанный для автономного и интегрированного использования в лабораторных и промышленных условиях проведения ультразвукового контроля. Одноканальный дефектоскоп представляет собой излучатель и приемник. Совместим с любыми типами пьезоэлектрических преобразователей с жидкостным и иммерсионным контактом.

Прибор содержит встроенную аккумуляторную батарею и функцию беспроводной передачи данных.

С помощью набора инструментальных средств разработки программного обеспечения (SDK) пользователь может разработать индивидуальное программное приложение для конкретной задачи.

Особенности

A1560 SONIC-HF предназначен для сбора данных при проведении высокочастотно ультразвукового контроле металлов, пластмасс и композитных материалов. Прибор регистрирует эхо-сигналы при проведении контроля с помощью совмещенных и раздельно-совмещенных преобразователей.

Комплектация

A1560 Sonic-HF – электронный блок	1 шт.
Сетевой адаптер с кабелем 220 В - 15 В	1 шт.
Ethernet кабель, 1.5 м	1 шт.
WiFi антенна	1 шт.
Программное обеспечение «ACS «Mathilda» Windows GUI App» (доступно на www.acs-international.com)	1 шт.
Руководство по эксплуатации ПО (SDK)	1 шт.

Технические характеристики

Параметр	Значение
Передатчик
Входное напряжение, В	220
Форма и период возбуждения	меандр, от 0.5 до 5
Частота следования импульсов, Гц	от 1 до 10 000
Приемник
Длина вектора сбора данных, сэмплов	128k
Частота дискретизации АЦП, МГц	10,25,50,100
Частоты фильтра, MГц	0.4, 0.8,1.6,3.2
Ширина полосы приема, MГц	от 0.4 до 15
Динамический диапазон усилителя, дБ	от 0 до 80
Динамический диапазон аттенюатора, дБ	от -20 до 0
Динамический диапазон усиления, шаг 1 дБ	от 0 до 100
Количество программируемых точек DAC функции	128k
Динамический диапазон DAC функции, дБ	40
Коэффициент усреднения	от 1 до 256
Источник питания
Питание	Встроенная аккумуляторная батарея
Время работы, ч	5
Время заряда, ч	2.5
Внешний источник питания постоянного тока, В	DC 15 V, 4A \ AC 110-250
Размеры и вес
Габаритные размеры электронного блока, мм	260 x 156 x 43
Вес электронного блока, г	800
Температурный диапазон, °C	от -20 до +45

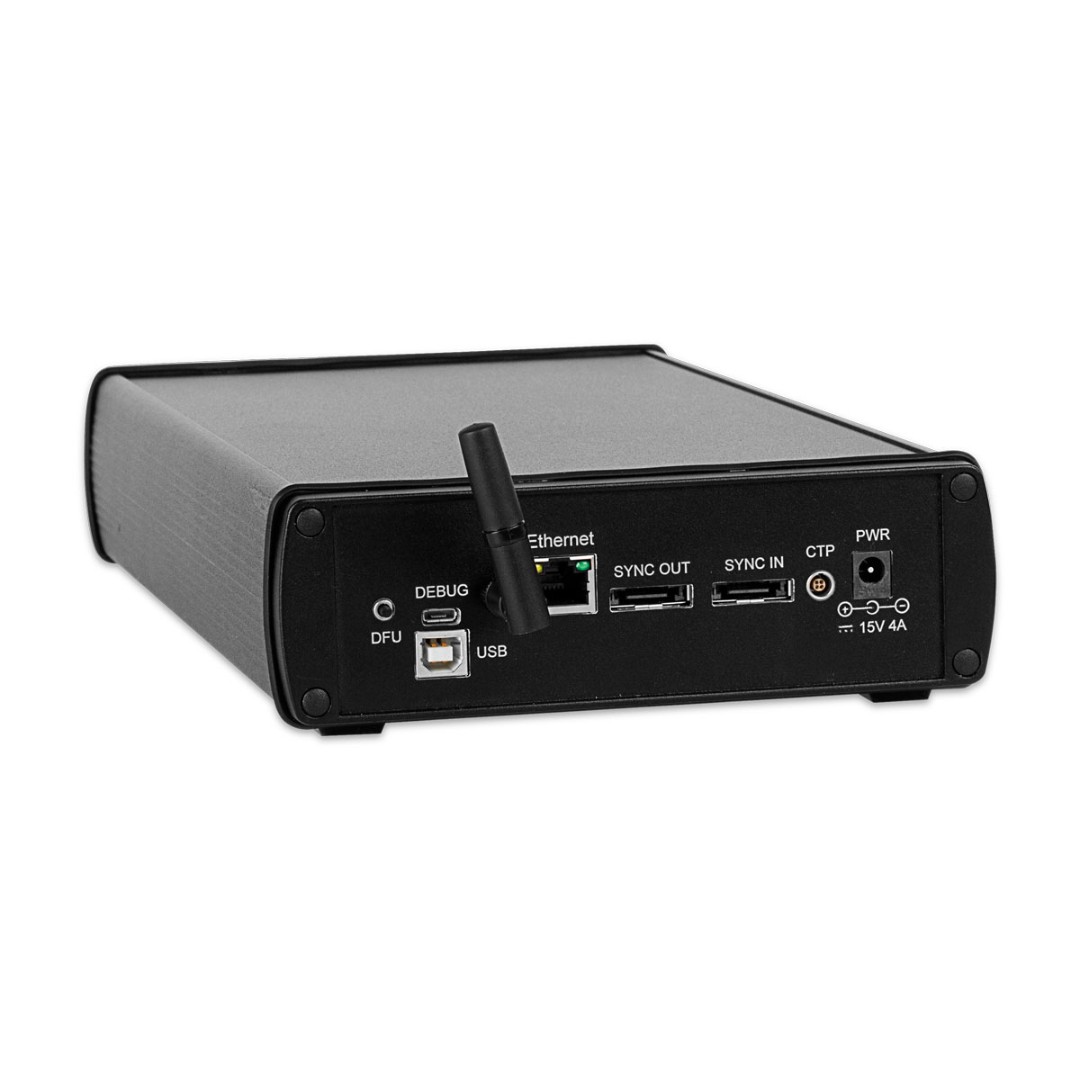

Интерфейс данных
Беспроводной Ethernet, 54 Мбит	IEE802.11n
Ethernet 100 Мбит
Внешний триггерный вход	TTL
