Объект-микрометр ОМ-2 для микроскопа без поверки (0,01/0,1)

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Изготовитель	«Восток-7»
  Состояние	новое изделие
  Поверка	отсутствует — не внесено в госреестр
  Модификация	ОМ-2
  Шкала	0,01; 0,1
  Длина основной шкалы, мм	1.0000±0.0005; 10.000±0.005
  Цена деления, мм	0.01; 0.1
  Количество делений в шкале, шт.	100; 100
  Расстояние между серединами соседних штрихов любых 10 делений шкалы, мм	0.01±0.005; 0.1±0.05
  Пределы допускаемой абсолютной погрешности, мм	±0.0001; ±0.001
  Ширина штрихов шкалы, мм, не более	0.02±0.005; 0.2±0.05
  Длина штрихов шкалы, мкм, не менее и не более	9.5±0.1 и 29.2±0.1; 10±0.1 и 39.2±0.1
  Допуск параллельности поверхности с измерительной шкалой меры и её основания, мм, не более	±0.005
  Прямолинейность штрихов. Отклонение, мм, не более	0.02
  Доверительные границы абсолютной погрешности измерений длины при доверительной вероятности	0.99
  Средний срок службы, лет, не менее	10
  Температура окружающей среды, °С	+15…+35
  Верхнее значение отн. влажности при 25 °С, %	80

• Описание

  СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ

  Страна, ответственная организация	Номер в госреестре
  Российская Федерация, Росстандарт	не внесено
  Российская Федерация, АО «РЖД»	не внесено
  Республика Беларусь, Госстандарт	не внесено
  Республика Казахстан, КазИнМетр	не внесено
  Иные регистры, удостоверения, заключения, разрешения и пр.	отсутствуют

  Изготовитель: «Восток-7».

  Состояние: новое изделие.

  Поверка: отсутствует — не внесено в госреестр. По заказу возможна калибровка в аккредитованной лаборатории с оформлением свидетельства.

  Назначение средства измерений. Объект-микрометры ОМ-2 предназначены для измерений длины при передаче единицы длины средствам измерений, а также для настройки и юстировки измерительных приборов. Объект-микрометры используются в работе как в проходящем, так и в отражённом свете.

  Сфера применения: измерительные микроскопы, проекторы, цены деления окуляр-микрометров, окулярных шкал и сеток.

  Объект-микрометры могут использоваться для измерения линейных размеров микрообъектов и выполнения расчётов, основанных на измерении и обработке линейных размеров в поле зрения оптического микроскопа в проходящем и отражённом свете, тёмном поле, фазовом контрасте, люминесценции, поляризации и при иных видах исследований.

  В цифровых микроскопах объект-микрометр применяется для калибровки цифровой системы визуализации и документирования микроскопа для последующего автоматического измерения расстояний средствами программного обеспечения. Для этого необходимо определить коэффициент пересчёта размера микрообъекта, измеренного в условных единицах «Пиксель», в размеры метрической системы СИ «Микрометры».

  Описание средства измерений. Принцип действия объект-микрометров заключается в хранении и передаче единицы длины.

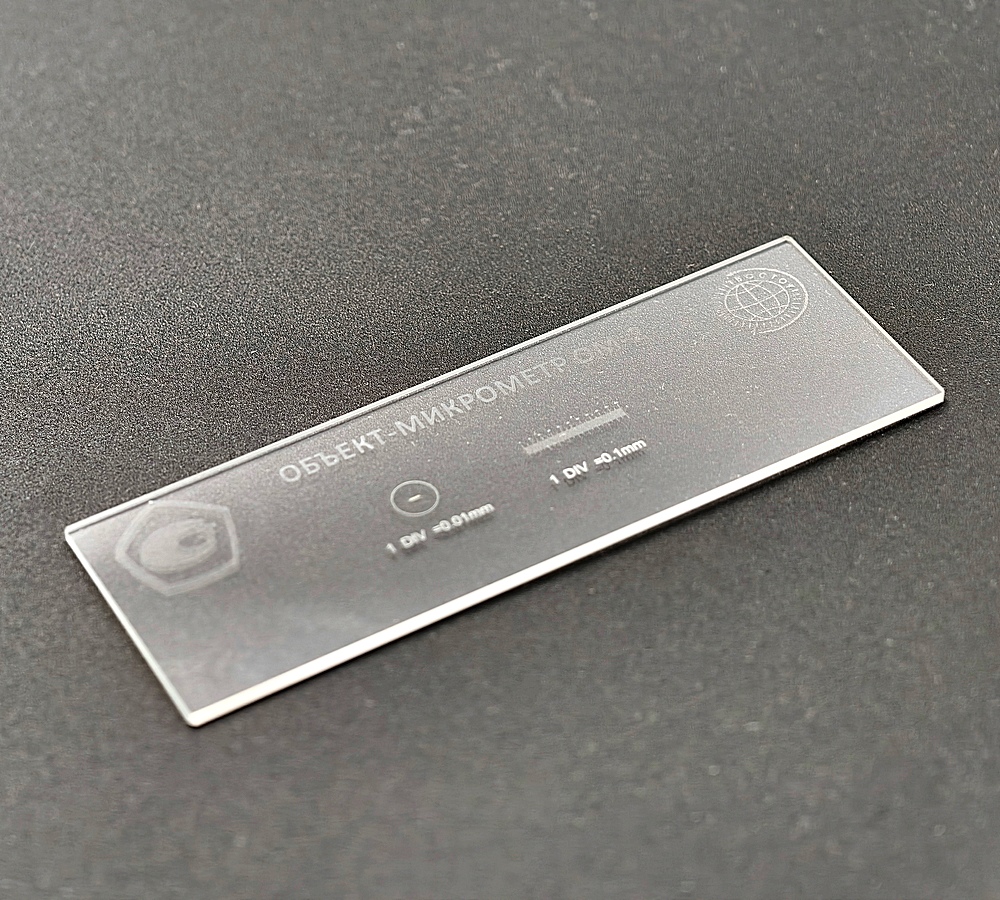

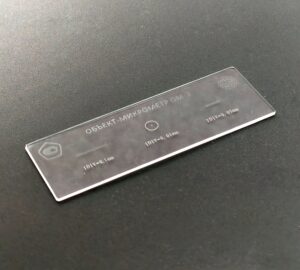

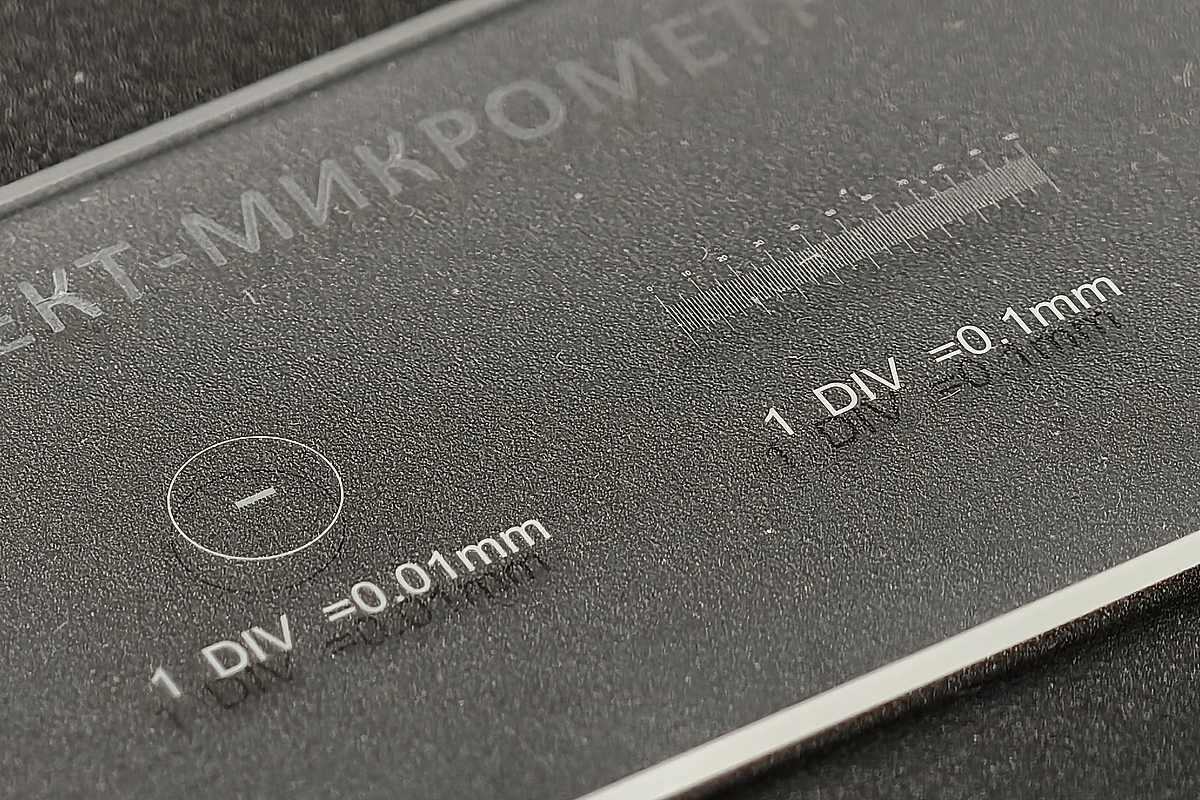

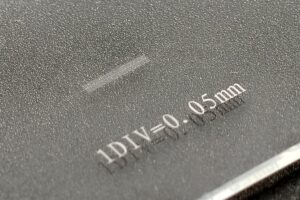

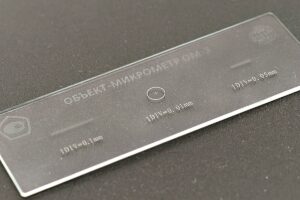

  Объект-микрометр представляет собой плоскопараллельную стеклянную пластину, в центре которой методом фотолитографии нанесены штрихи. Объект-микрометр имеет две шкаловые поверхности:

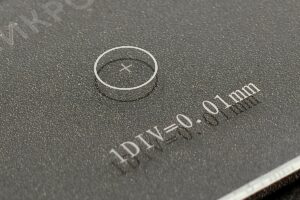

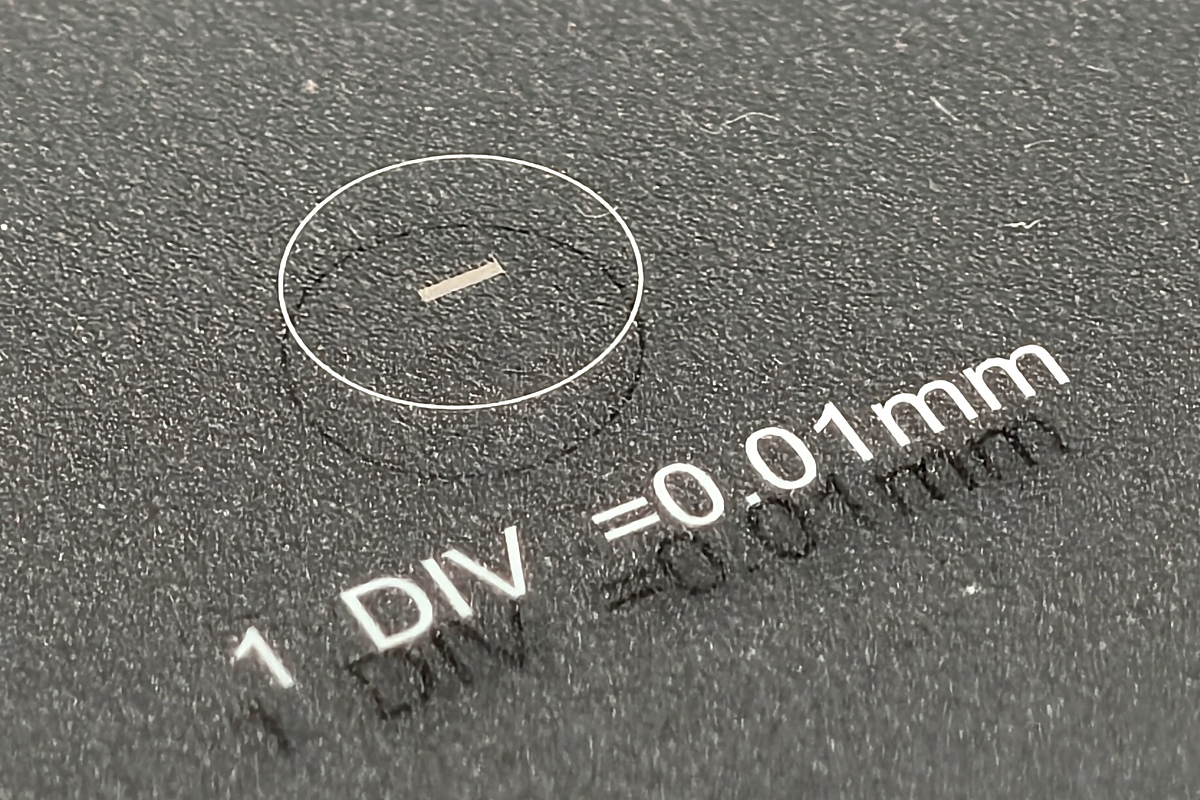

  • Шкала длиной 1 мм, разделена на 100 равных частей, с ценой деления шкалы 0,01 мм.

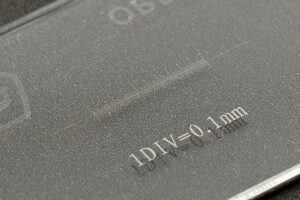

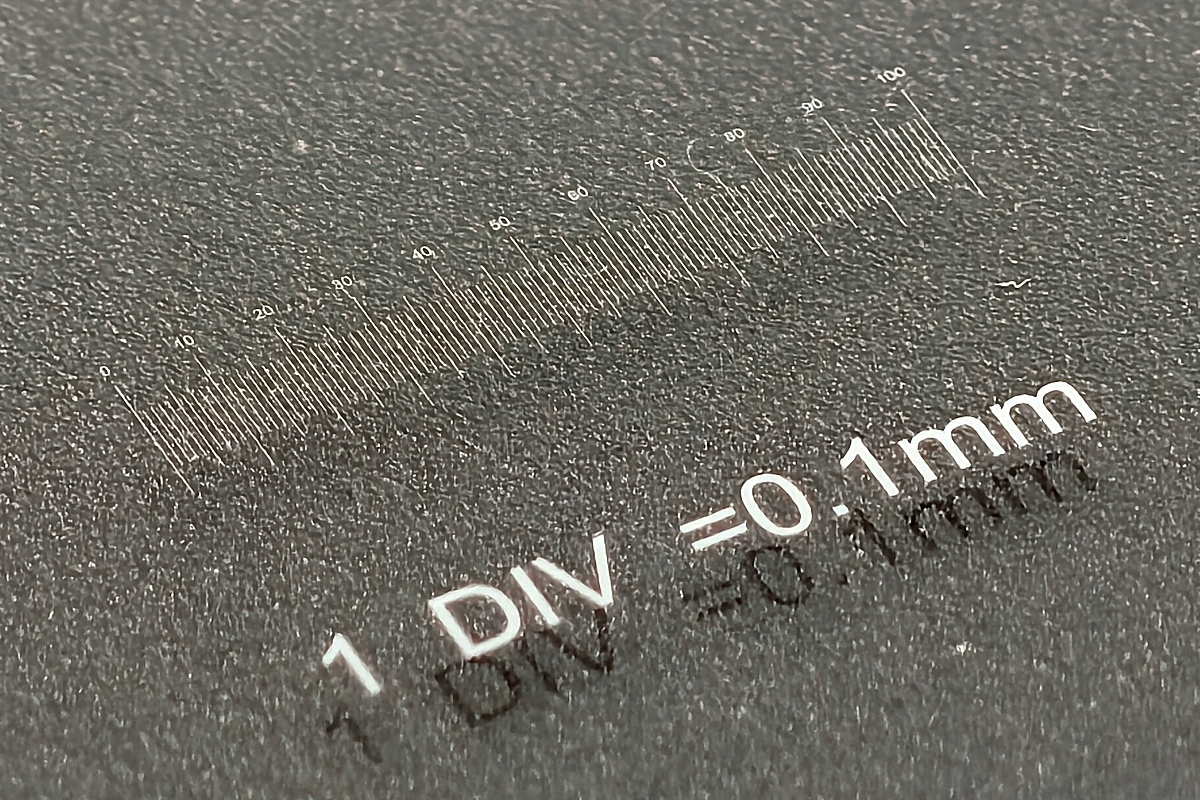

  • Шкала длиной 100 мм, разделена на 100 равных частей, с ценой деления шкалы 0,1 мм.

  Работа с объект-микрометром.

  5.1 Подготовка к работе. Перед эксплуатацией рекомендуется протереть объект-микрометр мягкой безворсовой тканью, смоченной этиловым спиртом по ГОСТ 5962-2013. После работы необходимо тщательно протереть ОМ от иммерсионного масла или биологических жидкостей и убрать в штатный футляр.

  5.2 Использование. Объект-микрометр ОМ-2 для проходящего света применяется для измерений увеличения, линейного поля зрения микроскопов, проекторов, цены деления окулярных шкал и сеток, в том числе виртуальных сеток в программном обеспечении, при работе как в проходящем, так и в отражённом свете, а также для поверки и калибровки микроскопов и проекторов. При использовании совмещают штрихи объект-микрометра с измеряемым объектом.

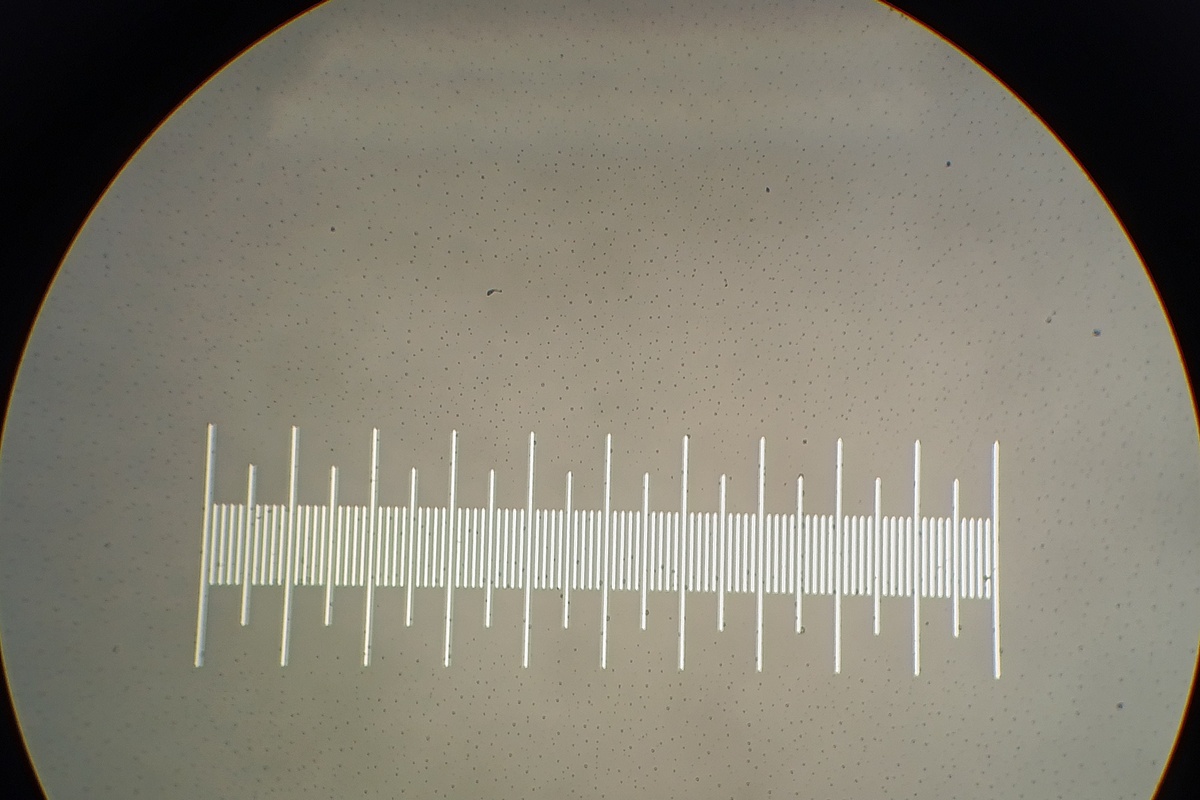

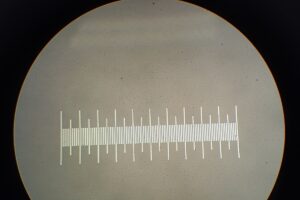

  Цену деления шкалы определяют для каждого сочетания объектива и окуляра. При использовании оптической системы микроскопа необходимо включить микроскоп, убедиться, что установлен окуляр со шкалой, осмотреть стекло и шкалу, поместить объект-микрометр на предметный столик, получить резкое изображение шкалы и совместить её изображение с изображением шкалы окуляра.

  • После совмещения шкал подсчитать число делений объект-микрометра, укладывающихся в некоторое число делений шкалы окуляра при полном совпадении крайних выбранных рисок.
  • Цена деления окулярной шкалы определяется по формуле: L = (NS)/n, где L — цена деления окуляр-микрометра, N — число делений объект-микрометра, S — цена одного деления объект-микрометра, n — число делений окуляр-микрометра, совпадающих с числом делений объект-микрометра.

  При использовании цифровой камеры, компьютера и программного обеспечения микроскопа изображение с цифровой камеры выводят на экран монитора, устанавливают фокус на шкале микрометра, центрируют шкалу в поле зрения, устанавливают разрешение цифровой камеры, получают контрастное изображение и выполняют калибровку системы измерения вычислением и сохранением коэффициента для пересчёта количества единиц «пиксели» в «микрометры».

  Калибровку необходимо проводить для каждого используемого объектива и для каждого применяемого разрешения цифровой камеры. При работе с объективами 40х и более для повышения точности измерения и калибровки стоит учитывать ширину штриха. При работе с объективом 100х необходимо добавить каплю иммерсионного масла непосредственно на объект-микрометр, после чего подвести объектив и выполнить калибровку.

  При определении цены деления шкалы окуляра рекомендуется использовать максимально большое количество делений шкалы объект-микрометра в поле зрения — это снизит погрешность калибровки и последующих измерений.

  5.3 После работы. Необходимо тщательно протереть объект-микрометр от иммерсионного масла или биологических жидкостей и убрать в штатный футляр.

• Документы

  • Объект-микрометр проходящего света ОМ-2. Руководство по эксплуатации
  • ГОСТ 7513-75 Объект-микрометр. Технические условия

• Комплектация

  Комплектность поставки объект-микрометра для микроскопа ОМ-2.

  • Объект-микрометр — 1 шт.
  • Футляр — 1 шт.
  • Паспорт размещён для скачивания на сайте изготовителя vostok-7.ru — 1 экз.
