Низкочастотный ультразвуковой томограф A1040 MIRA 3D

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Количество элементов антенной решетки	32
  Диапазон частот	10 – 100
  Скорость ультразвука	1000 – 4000
  Время непрерывной работы	10
  Диапазон рабочих температур	от -20 до +55
  Диапазон измеряемых толщин	10 – 1000 мм*
  Класс защиты	IP54
  Конфигурация антенной решетки	горизонтально/вертикально 4х16 и 8х8
  Частота обработки и отображения данных	30 Гц

• Описание

  Низкочастотный ультразвуковой томограф А1040 MIRA 3D предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Томограф выполняет ультразвуковой контроль объектов толщиной до 1 метра и позволяет строить 3D-изображение внутренней структуры бетона.

  Преимущества.

  • Оценка внутренней структуры бетона с помощью 3D-изображения на мобильном устройстве Android.
  • Отображение результатов измерений в сечении В-Скан.
  • Увеличение глубины и чувствительности контроля за счет объединения с дополнительной матричной антенной решеткой.
  • СТК-преобразователи с улучшенным соотношением сигнал/шум.
  • Визуализация и измерение глубины трещин.
  • Удаленное управление и получение данных с использованием WiFi-интерфейса.

  3D программное обеспечение INTROVIEW. Комплексная оценка внутренней структуры благодаря 3D-изображению объекта.

  Режимы работы с 3D-изображением:

  • Изометрическая поверхность.
  • Текстурное отображение.
  • Максимальная проекция.

  Режимы работы с 2D-изображением:

  • Панорамный B-, C-, В-Скан.
  • Плоскость сечения / объемный строб.

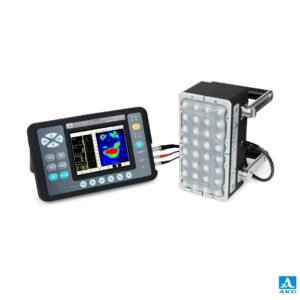

  Совместимость с другими АКС приборами: А1220 MONOLITH, А1020 MIRA Lite, A1040 MIRA.

• Особенности

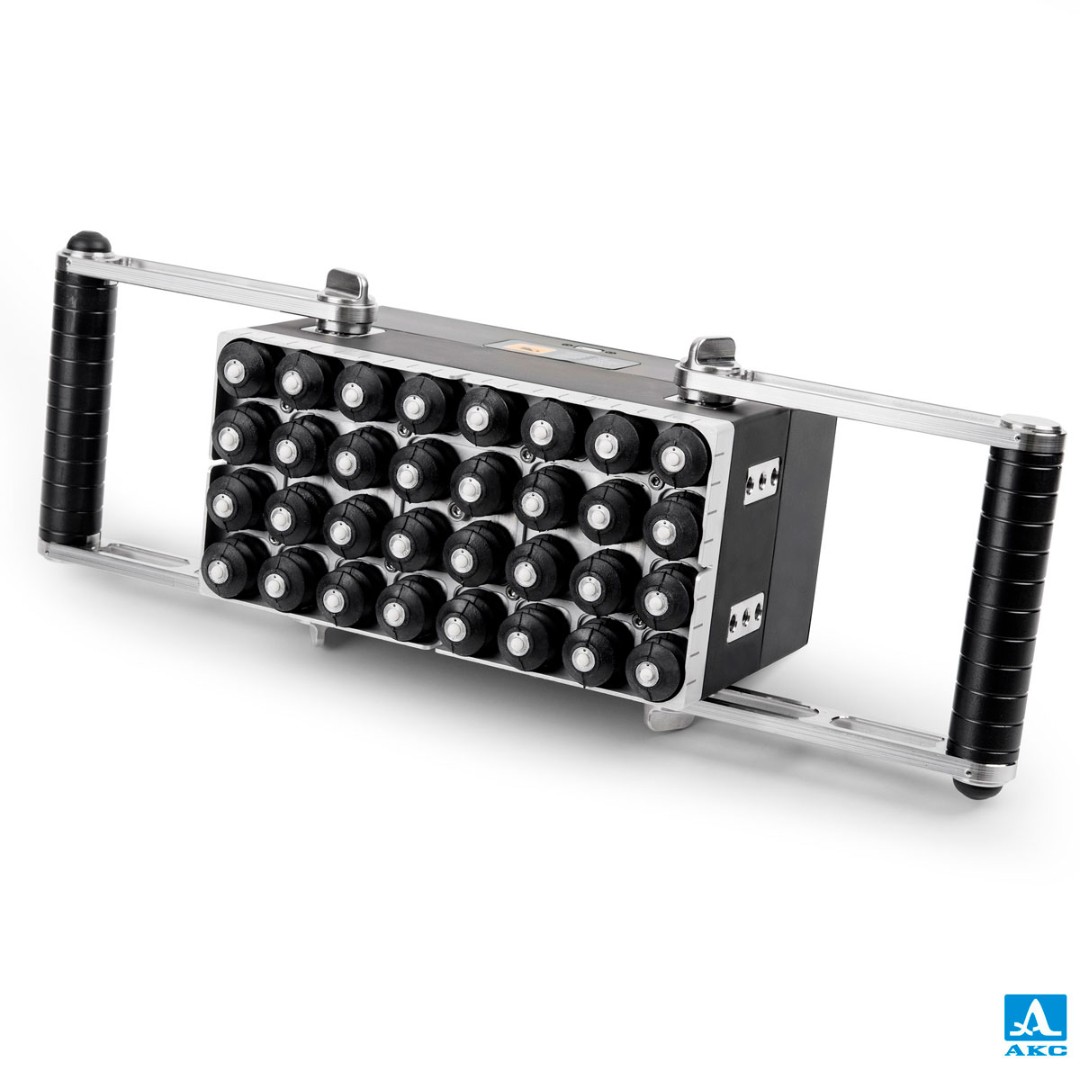

  • Малогабаритная матричная антенная решетка на 32 независимых активных СТК-элемента с возможностью объединения со второй решеткой для расширения апертуры: горизонтально/вертикально 4х16 и 8х8.
  • Обработка и отображение данных с частотой 30 Гц.
  • Одновременное излучение и прием сигналов всеми преобразователями.

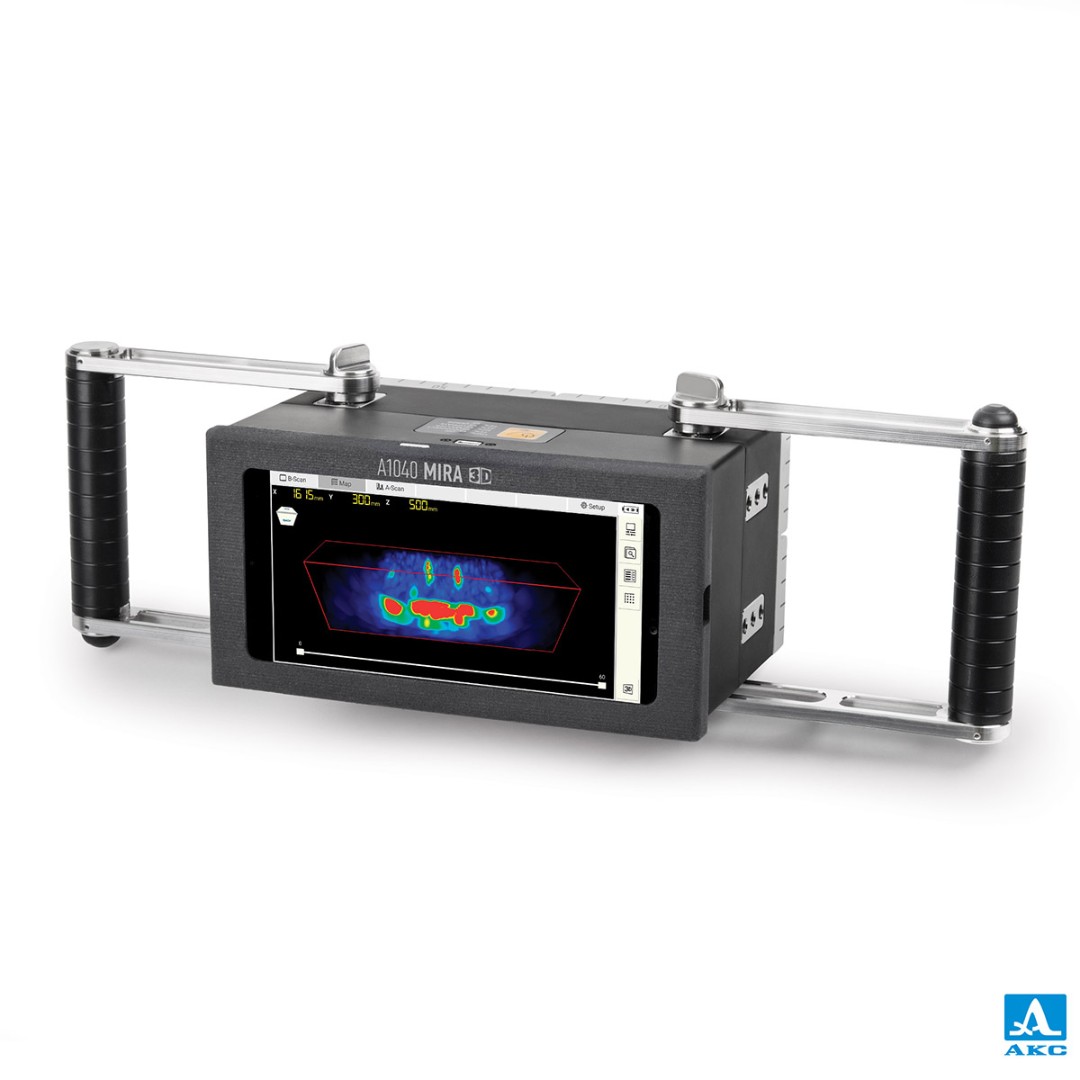

  • Визуализация 2D- и 3D-изображения объекта на мобильном устройстве, соединяемом с антенной решеткой посредством магнитного чехла.

• Комплектация

  Базовый комплект А1040 MIRA 3D.

  • А1040 MIRA 3D — электронный блок ультразвукового томографа.
  • Переносное мобильное устройство Android.
  • Сетевой адаптер для A1040 3D.
  • Кабель Type C-Type C.
  • Носитель с документацией и ПО.
  • Проверочный образец А1040 MIRA 3D.
  • Жесткий кейс М40.

  Опциональная комплектация PRO А1040 MIRA 3D.

  • А1040 MIRA 3D — комплект PRO из двух электронных блоков ультразвукового томографа.
  • Переносное мобильное устройство Android.
  • Сетевой адаптер для A1040 3D.
  • Кабель Type C-Type C.
  • Носитель с документацией и ПО.
  • Проверочный образец А1040 MIRA 3D.
  • Жесткий кейс М40.
