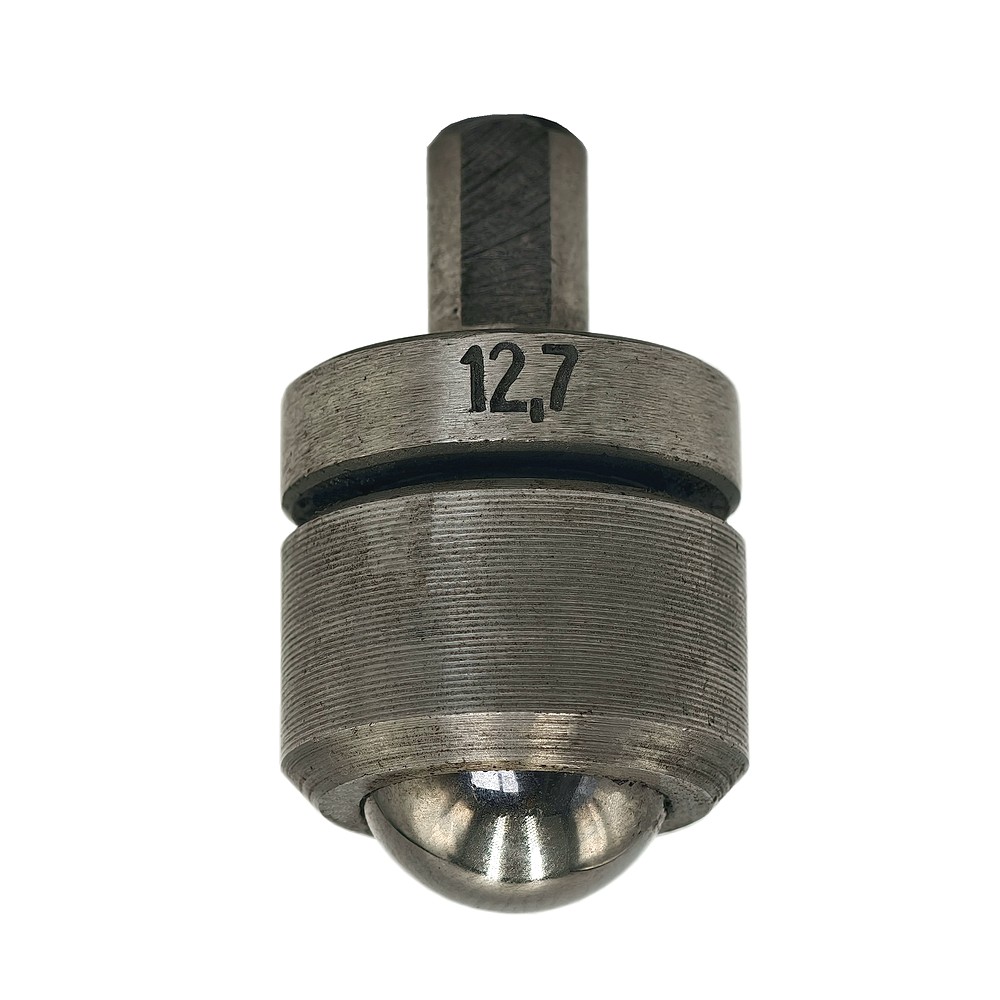

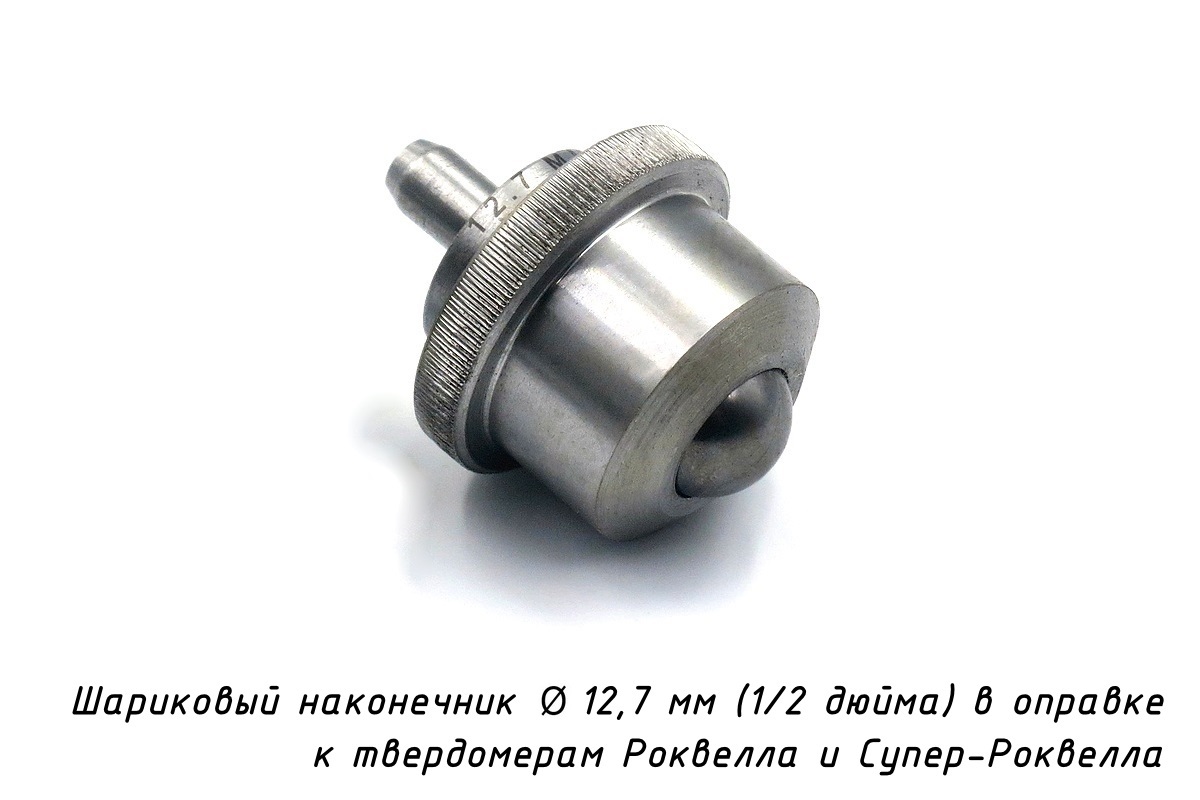

Наконечник шариковый (D 12,7 мм) с оправкой к твердомерам Роквелл и Супер-Роквелл

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал рабочей части	Твёрдый сплав
  Форма рабочей части алмаза	Сферическая (шар)
  Материал оправы	Сплавы с механическими свойствами, позволяющими приложить необходимые нагрузки по ГОСТ 24622-91
  Диапазон измерений	50–115 HRR, не стандартизирован
  Испытательная нагрузка	100 кгс (980,7 Н), 15 кгс (147,1 Н), 150 кгс (1471 Н), 30 кгс (294,2 Н), 45 кгс (441,3 Н), 60 кгс (588,4 Н)
  Состав материала рабочей части	Карбид вольфрама WC/Co=94/6 max %
  Твёрдость рабочей части	не менее 1500 HV10
  Плотность материала рабочей части	14,8 г/см3
  Прочность материала рабочей части на изгиб	2600 Мпа
  Размер зерна материала рабочей части	1,2 мкм
  Диаметр наконечника	12,7 миллиметра (соответственно ГОСТ 3722-2014 — степень точности G 20, среднее отклонение от номинального диаметра ±1 мкм)

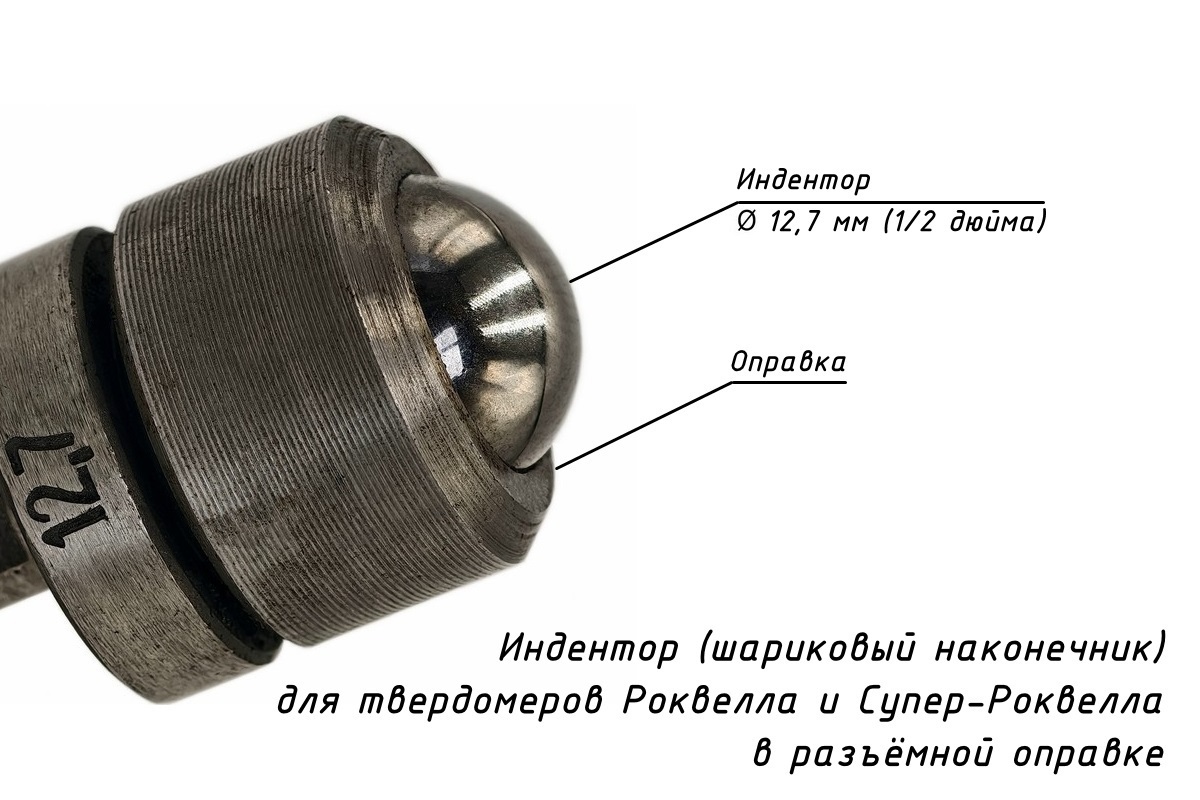

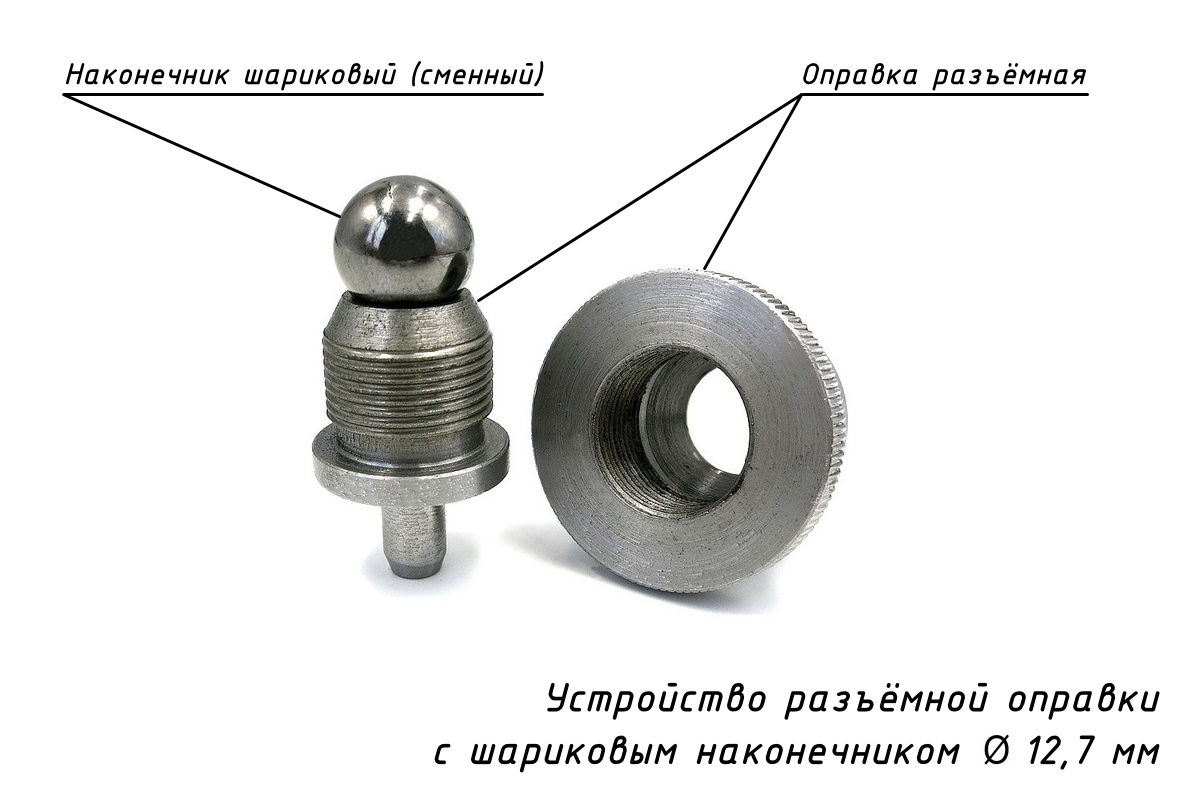

  Конструкция	Ненормированная, разъёмная, позволяющая сменить шариковый наконечник и произвести вдавливание шарика (D=12,7 мм) в образец (изделие) под действием усилия, приложенного перпендикулярно к поверхности образца (по ГОСТ 24622-91)

• Описание

  Основные сведения о шариковых наконечниках диаметром 12,7 мм для твердомеров Роквелла и Супер-Роквелла.

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка невозможна, поскольку изделие не внесено в госреестр СИ РФ.

  Наконечники шариковые диаметром 12,7 мм предназначены для приборов измерения твёрдости различных материалов по шкалам Роквелла R, S, V, в том числе пластмасс по шкале R по ГОСТ 24622-91 (ИСО 2039/2-97), а также по шкалам Супер-Роквелла 15Y, 30Y и 45Y.

  Совместимость. Наконечники подходят для приборов измерения твёрдости по Роквеллу и Супер-Роквеллу различных производителей, в том числе «Метолаб», «Восток-7», «Точприбор», «ЗИП», «Импульс», «Тестсистемы», «Метротест», «Точприбор Северо-Запад», TIME Group Inc, Wilson Hardness Group, Zwick / Roell и LTF S.p.A. / Galileo.

  Рекомендуемый порядок установки (замены) индентора.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Хвостовик индентора установить вглубь посадочного места до упора и обжать его.
  4. Разместить на предметном, измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Для шарикового наконечника диаметром 12,7 мм единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения и сравнить результат со значением, выгравированным на эталонной мере.

  Примечание. ООО «Восток-7» не поставляет шариковые наконечники из стали диаметром 12,7 мм, поскольку измерения по всем диапазонам шкал твёрдости Роквелла и Супер-Роквелла позволяют проводить только твердосплавные шариковые наконечники из карбида вольфрама.

• Комплектация

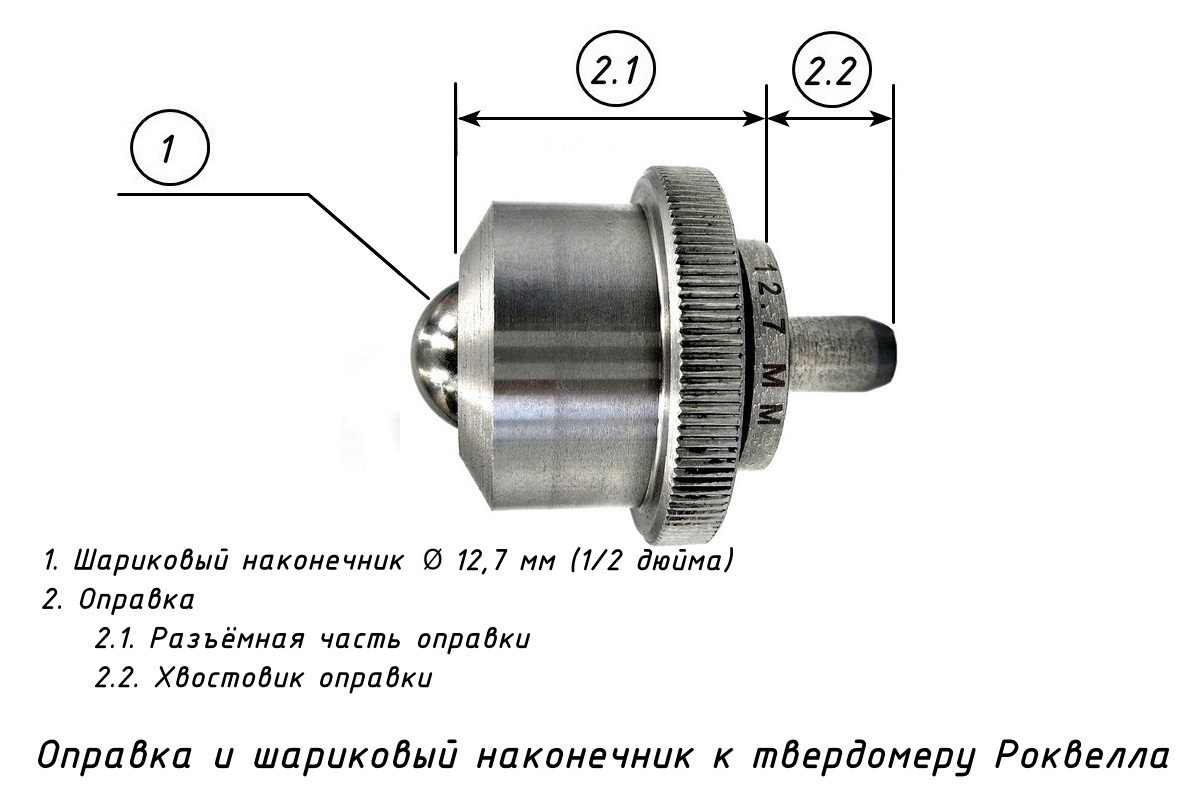

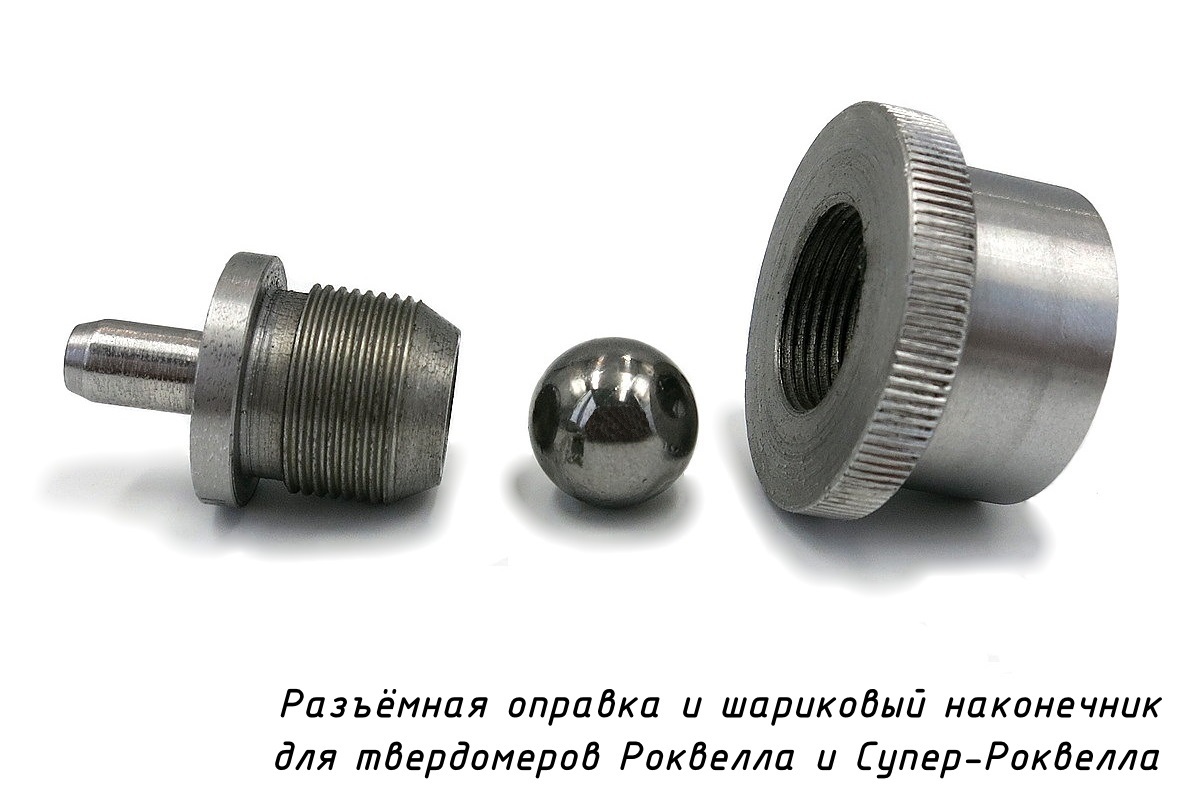

  • Шариковый наконечник (шарик) твердосплавный, диаметр — 12,7 мм (1/2 дюйма) — 1 шт.
  • Оправка разъёмная для шарикового наконечника — 1 шт.
  • Паспорт — 1 экз.

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 3722-81 Шарики
  • ГОСТ 24622-91 (ИСО 2039-2-87) Пластмассы. Определение твердости. Твердость по Роквеллу.
