Описание
| Производитель: | Metrel, Словения |
| Гарантия | 3 года |
| Номер в реестре СИ: | 68392-17 |

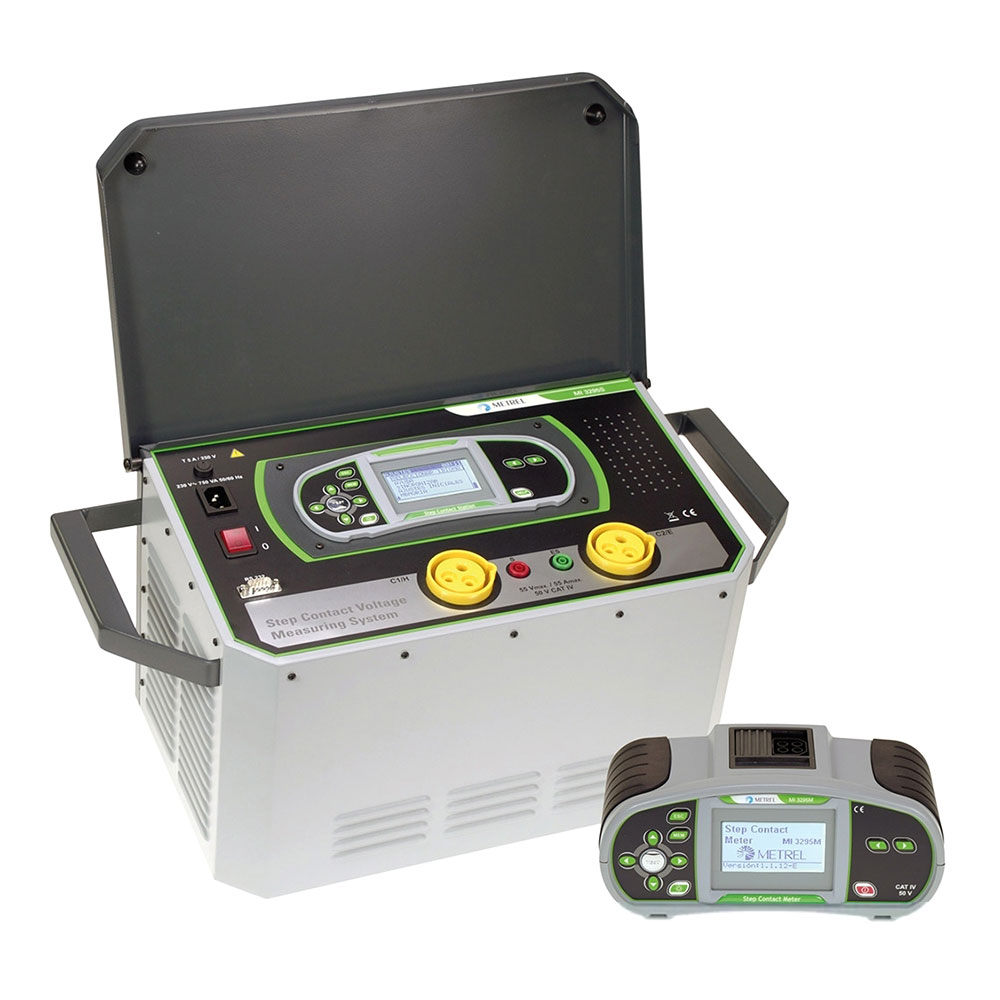

MI 3295 является универсальным прибором для испытаний систем заземления. Установка позволяет измерить контактное, шаговое напряжение, удельное сопротивление грунта, сопротивление заземляющих устройств. MI 3295 состоит из генератора тока и автономного измерителя, при этом с одним генератором может работать несколько измерителей напряжения.
Функции установки MI 3295
- Измерение шагового напряжения, контактного напряжения.
- Измерение сопротивления заземления.
- Измерение удельного сопротивления грунта.
Особенности установки MI 3295
- Высокий испытательный ток обеспечивает высокую точность измерения.
- Эффективное подавление помех.
- С генератором тока, расположенном в отдельном корпусе, может работать несколько измерителей напряжения.
- Встроенная память на 1000 результатов.
- Установка поставляется с ПО HVLink PRO, позволяющем анализировать результаты измерений.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор тока | 1 шт. |
| 2 | Измеритель напряжения | 1 шт. |
| 3 | Электрод шагового напряжения | 2 шт. |
| 4 | Токовый штырь | 1 шт. |
| 5 | Потенциальный штырь | 1 шт. |
| 6 | Токовый провод с зажимом 50 м | 1 шт. |
| 7 | Токовый провод с зажимом 10 м | 1 шт. |
| 8 | Токовый измерительный провод черный | 1 шт. |
| 9 | Токовый измерительный провод зеленый | 1 шт. |
| 10 | Испытательный провод черный 1,5 м | 1 шт. |
| 11 | Испытательный провод красный 50 м | 1 шт. |
| 12 | Соединительный провод с зажимом 1 м | 1 шт. |
| 13 | Зажим «крокодил» | 4 шт. |
| 14 | Кабель USB | 1 шт. |
| 15 | Кабель RS232 | 1 шт. |
| 16 | Сумка для переноски | 2 шт. |
| 17 | Мягкий ремень для переноски | 1 шт. |
| 18 | Аккумуляторные батареи АА | 6 шт. |
| 19 | Кабель питания | 1 шт. |
| 20 | Адаптер питания | 1 шт. |
| 21 | ПО HVLinl PRO | 1 шт. |
| 22 | Руководство по эксплуатации | 1 шт. |
| 23 | Государственная поверка. | 1 шт. |
Технические характеристики
| Функции | Диапазон измерений | Разрешение | Погрешность измерений |
|---|---|---|---|
| Шаговое напряжение, контактное напряжение | 0,01…19,99 мВ | 0,01 мВ | ±(2% от изм. зн. + 2 ед. мл. р.) |
| 20,0…199,9 мВ | 0,1 мВ | ||
| 200…1999 мВ | 1 мВ | ||
| 2,00…19,99 В | 0,01 В | ||
| 20,0 …59,9 В | 0,1 В | ||
| Испытательный ток | 55 А максимально | ||
| Ток | 0,00…9,99 А | 0,01 А | ±(3% от изм. зн. + 5 ед. мл. р.) |
| 10,0…99,9 А | 0,1 А | ±(3% от изм. зн. + 3 ед. мл. р.) | |
| Сопротивление заземления | 0,001 …1,999 Ом | 0,001 Ом | ±(2% от изм. зн. + 5 ед. мл. р.) |
| 2,00…19,99 Ом | 0,01 Ом | ||
| 20,0 … 99,9 Ом | 0,1 Ом | ||
| 100 ,0…199,9 Ом |
0,1 Ом | ±(5% от изм. зн.) | |
| Удельное сопротивление грунта | 0,00…9,99 Ом*м | 0,01 Ом*м | равна погрешности измерения сопротивления заземления |
| 10,0…99,9 Ом*м | 0,1 Ом*м | ||
| 100… 999 Ом*м | 1 Ом*м | ||
| 1,00…9,99 кОм*м | 10 Ом*м | ||
| 10,0…99,9 кОм*м | 100 Ом*м | ||
| ГЕНЕРАТОР | |||
| Питание | 230 В / 50 Гц | ||
| Категория перенапряжения | САТ IV/50 В | ||
| Масса | 29,5 кг | ||
| ИЗМЕРИТЕЛЬ | |||
| Питание | 6х1,2 В аккумуляторных батарей АА | ||
| Категория перенапряжения | САТ IV/50 В | ||
| Масса | 1,3 кг | ||
