Описание
| Производитель: | Metrel, Словения |
| Гарантия | 3 года |
| Номер в реестре СИ: | 57165-14 |

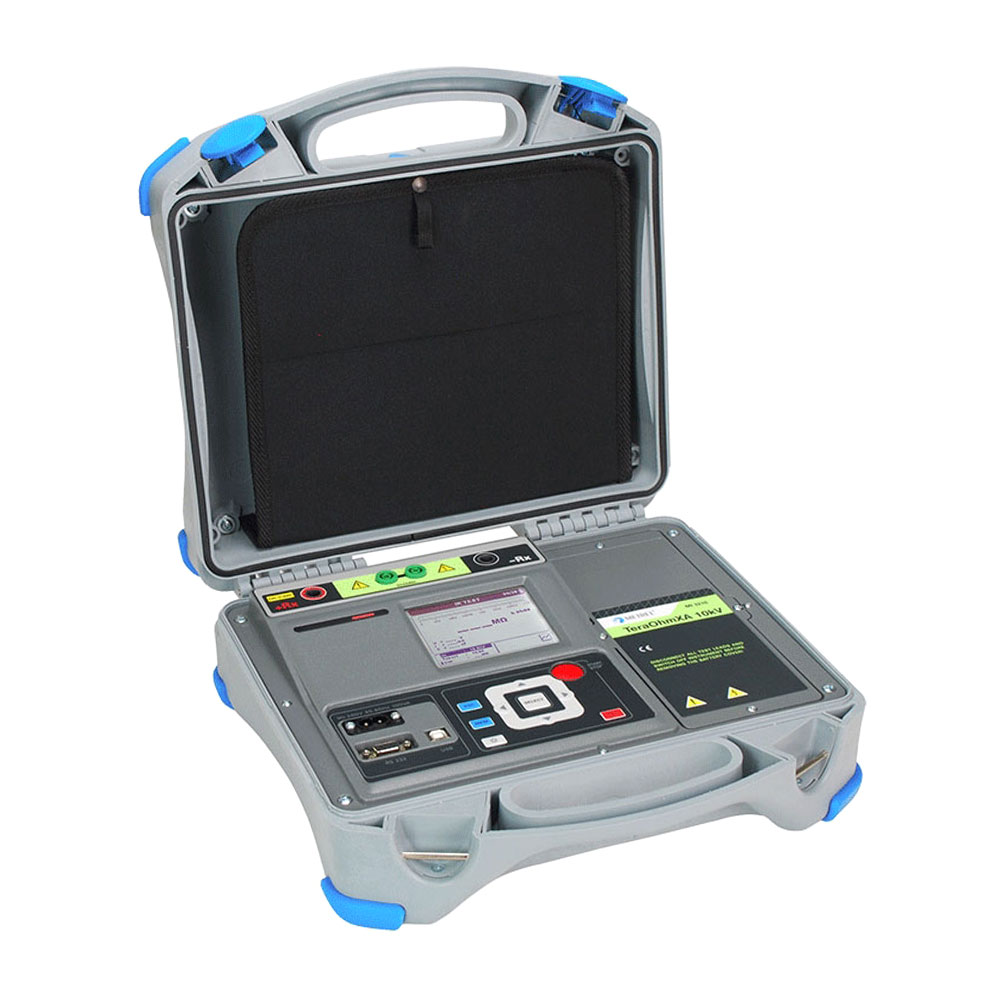

Тераомметр Metrel MI 3210 TeraOhmXA 10 kV — прибор, позволяющий не только измерить сопротивление изоляции, но и провести различные испытания, которые способны выявить скрытые разрушительные процессы в диэлектрике.
Меню помощи, функция усреднения результатов, встроенная память, передача данных на ПК (в том числе через Bluetooth), эргономичный корпус, высококачественные аксессуары обеспечивают комфорт и безопасность при работе с MI 3210.
Функции тераомметра MI 3210 TeraOhmXA 10 kV
- Измерение сопротивления изоляции, построение графика R(t).
- Измерение емкости испытываемого объекта.
- Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы.
- Измерение выдерживаемого напряжения / тока пробоя.
- Расчет индекса поляризации PI.
- Расчет коэффициента диэлектрического поглощения DAR.
- Расчет коэффициента диэлектрического разряда DD.
- Измерение напряжения и частоты переменного и постоянного тока.
Особенности тераомметра MI 3210 TeraOhmXA 10 kV
- Возможность задания измерительного напряжения в диапазоне от 50 В до 10 кВ с шагом 50 В.
- Широкий диапазон измерения сопротивления – до 20 Том.
- Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD.
- Построение графика R(t).
- Автоматическая калибровка после включения.
- Встроенный таймер позволяет задавать время измерения от 1 с до 99 мин.
- Автоматический разряд испытываемого объекта после завершения измерений.
- Наличие защитного проводника GUARD для отведения поверхностных токов утечки.
- Встроенная память на 1000 измерений.
- Подключение к ПК посредством USB и RS232, Bluetooth.
- Размеры: 360x160x330 мм.
- Масса (без аксессуаров): 6,5 кг.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Прибор TeraOhmXA 10 кВ | 1 шт. |
| 2 | 10 кВ экранированный измерительный кабель с наконечником, 2 м | 1 шт. |
| 3 | 10 кВ экранированный измерительный кабель, красный, 2 м | 1 шт. |
| 4 | 10 кВ экранированный измерительный кабель, черный, 2 м | 1 шт. |
| 5 | 10 кВ зажим типа «крокодил», красный | 1 шт. |
| 6 | 10 кВ зажим типа «крокодил», черный | 1 шт. |
| 7 | Защитный кабель GUARD с зажимом «крокодил», зеленый, 2 м | 1 шт. |
| 8 | Сетевой кабель | 1 шт. |
| 9 | Свинцово-кислотная АКБ 12 В, 3,4 А*ч | 1 шт. |
| 10 | Книга «Guide to modern insulation testing» и ПО HVlink на CD | 1 шт. |
| 11 | Руководство по эксплуатации | 1 шт. |
| 12 | Государственная поверка | 1 шт. |
Технические характеристики
| Функции | Диапазон измерений | Разрешение | Погрешность измерений |
|---|---|---|---|
| Сопротивление изоляции | 0,01…9,99 МОм | 10 кОм | ±(5% от измер. + 3 е.м.р.) |
| 10,0…99,9 МОм | 100 кОм | ±(5% от измер. + 3 е.м.р.) | |
| 100…999 МОм | 1 МОм | ±(5% от измер. + 3 е.м.р.) | |
| 1,00…9,99 ГОм | 10 МОм | ±(5% от измер. + 3 е.м.р.) | |
| 10,0…99,9 ГОм | 100 МОм | ±(5% от измер. + 3 е.м.р.) | |
| 100…999 ГОм | 1 ГОм | ±(5% от измер. + 3 е.м.р.) | |
| 1,0…9,9 ТОм | 100 ГОм | ±(15% от измер. +1 е.м.р.) | |
| 10…20 ТОм | 1 ТОм | ±(15% от измер. + 1 е.м.р.) | |
| Измерительное напряжение | 0…999 В | 1 В | ±(5% от измер. + 3 е.м.р.) |
| ≥1 кВ | 10 В | ±(5% от измер. + 3 е.м.р.) | |
| Ток утечки | 0,00…5,00 мА | 10 мкА | ±(5% от измер. + 3 е.м.р.) |
| DAR — коэффициент диэлектрического поглощения | 0,01…9,99 | 0,01 | ±(5% от измер. + 3 е.м.р.) |
| 10,0…100,0 | 0,1 | ±(5% от измер. + 3 е.м.р.) | |
| PI — индекс поляризации | 0,01…9,99 | 0,1 | ±(5% от измер. + 2 е.м.р.) |
| 10,0…100,0 | 0,01 | ±(5% от измер. + 2 е.м.р.) | |
| DD — коэффициент диэлектрического разряда | 0,01…9,99 | 0,01 | ±(5% от измер. + 2 е.м.р.) |
| 10,0…100,0 | 0,1 | ±(5% от измер. + 2 е.м.р.) | |
| Напряжение пост. / перем. тока | 5,0…550 В | 1 В | ±(2% от измер. + 2 е.м.р.) |
| Частота | 10…500 Гц | 0,1 Гц | ±(0,2% от измер. + 1 е.м.р.) |
| Емкость | 20…99,9 нФ | 1 нФ | ±(5% от измер. + 3 е.м.р.) |
| 1,00…9,99 мкФ | 10 нФ | ±(5% от измер. + 3 е.м.р.) | |
| 10,0…50,00 мкФ | 100 нФ | ±(5% от измер. + 3 е.м.р.) | |
| Питание | 12 В пост. тока (3,4 А*ч) | ||
| Дисплей | матричный ЖК дисплей (320×240) с подсветкой | ||
| Категория перенапряжения | 600 В CAT IV | ||
| Класс защиты | двойная изоляция | ||
