Механизированная ультразвуковая система контроля прутков и труб

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

• Описание

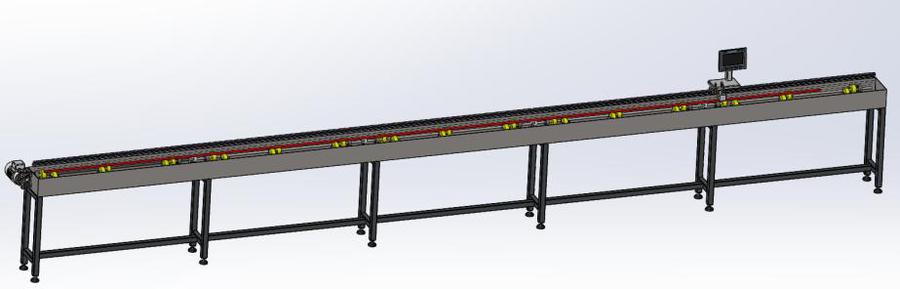

  Установка состоит из нескольких основных блоков:

  1. Станина
  2. Вращатель
  3. Измерительный блок (дефектоскоп, преобразователи, программное обеспечение)
  4. Система подачи воды

  Используемые дефектоскопы: GE Inspection Technologies (Германия), модели: USM 36 S, Mentor UT, USIP 40x; Zetec Inc. (США), модель: Topaz 16; Proceq (Швейцария), модель: Proceq Flaw Detector 100 UT.

  Деталь помещается на рольганги. На объект контроля устанавливается специализированный преобразователь щелевого контакта. Включается подача воды для обеспечения технологии контроля ультразвуковым щелевым методом. Преобразователь выполнен в защищенном корпусе, износостойкий и устойчив к коррозии.

  Под каждый типоразмер прутка выполнена оснастка для обеспечения устойчивости преобразователя на криволинейной поверхности. Сам преобразователь устанавливается в оснастку, которая обеспечивает перпендикулярное расположение относительно поверхности. Преобразователи используются как прямые, так и наклонные для обеспечения выявления дефектов любой ориентации.

  После установки механических параметров системы оператор устанавливает датчик с оснасткой на объект контроля. Перемещая датчик по прутку, оператор выполняет сканирование, в это время пруток вращается. Тем самым обеспечивается захват всей поверхности контроля. Дефектоскоп находится у специалиста на поясной обвязке. Сканирование выполняется вдоль всего прутка.

  При обнаружении дефекта оператор выполняет ручное вращение прутка на 360 градусов и отмечает дефект маркером. После отметки дефекта контроль в автоматическом вращении прутка продолжается с дефектного места. При достижении противоположного торца прутка вращатель выключается, отключается полив и снимается оснастка вместе с преобразователем.

• Комплектация

  • Установка
  • Дефектоскоп
  • Комплект преобразователей для разных диаметров труб
  • Комплект документов
