Описание
| Производитель: | Россия |
Магнитная дефектоскопия представляет собой комплекс методов неразрушающего контроля, применяемых для обнаружения дефектов в ферромагнитных металлах (железо, никель, кобальт и ряда сплавов на их основе). Применяя данный метод дефектоскопии, можно выявить такие дефекты как: трещины, неметаллические включения, несплавления, волосовины и флокены. Данный способ позволяет выявить дефекты только если они находится на поверхность изделия или залегают на малой глубине (не более 2-3 мм).
При использовании магнитопорошкового метода контроля на намагниченное с помощью магнитопорошкового дефектоскопа (NOVOTEST МПД-17П или NOVOTEST МПД-DC) изделие наносится магнитный порошок или магнитная суспензия, которая представляет собой мелкодисперсную взвесь магнитных частиц в жидкой среде. Частицы ферромагнитного порошка, которые попали в зону воздействия магнитного поля, примагничиваются и оседают на поверхности изделия вблизи мест дефекта. Ширина обозначенной таким образом области может существенно превышать реальную ширину дефекта. Поэтому даже очень узкие трещины могут быть зафиксированы по осевшим частицам порошка даже невооруженным глазом
Преимущества магнитопорошкового метода контроля
- небольшая трудоемкость;
- высокая производительность;
- обнаружение поверхностных и подповерхностных дефектов (не более 2-3 мм);
- обнаружение дефектов, заполненных инородным веществом;
- возможность применения в ходе эксплуатации изделий;
Недостатки метода
- сложность определения глубины трещин

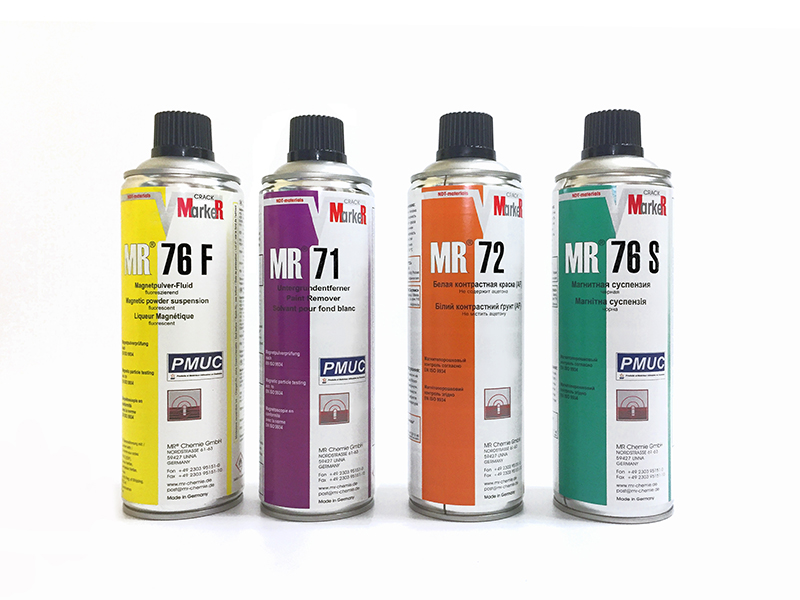

Для проведения неразрушающего контроля магнитопорошковым методом NOVOTEST предлагает расходные материалы немецкой компании MR Chemie GmbH. В ассортименте этого производителя целый ряд цветных и флуоресцентных средств контроля в виде магнитных порошков, магнитопорошковых концентратов и готовых к применению суспензий в аэрозольной упаковке. Они отличаются высоким качеством, предназначены для выявления мельчайших поверхностных и подповерхностных дефектов.
Сухие и жидкие магнитопорошковые концентраты для приготовления суспензий на водной и масляной основе, содержат необходимые ингибиторы коррозии, поверхностно-активные вещества и антипенные добавки, применяются для проверки даже чувствительных к коррозии деталей. Использование концентратов позволяет также значительно сократить расходы на транспортировку и хранение.
Готовые к применению суспензии в аэрозольной упаковке идеально подходят для работы на строительных и монтажных площадках, для проведения ручного контроля отдельных деталей в полевых и заводских условиях. В суспензиях используются водная основа и бесцветные, не обладающие запахом и не раздражающие кожу дефектоскопические масла, масла обладают низкой вязкостью, поэтому готовые суспензии имеют короткое время стекания. Расходные материалы для проведения неразрушающего контроля магнитопорошковым методом одобрены: РМРС, Lloyd’s Reg., Bureau Veritas, Det Norske Veritas, Framatome ANP, Российский Морской Регистр Судоходства.
Технические характеристики материалов для магнитопорошкового контроля
| Наименование | Характеристики | Упаковка |
| Магнитная суспензия MR 76 S(стандарт) |
Магнитопорошковая суспензия (черная, готовая к применению). |
Аэрозоль 500 мл |
| Магнитная суспензия MR 76 S (версия) | MR 76 S версия А – 1,2 – 2,4 мл/100 мл (1 ч) в соответствии с кодом ASME. MR 76 S версия D-0,07 – 0,1 мл/100 мл (1 ч). |
Аэрозоль 500 мл |
| Магнитная суспензия MR 76 F | Магнитопорошковая суспензия (флуоресцентная, готовая к применению). Средний размер зерна 3-4 мкм. |
Аэрозоль 500 мл |
| Магнитная суспензия MR 158 RGF | Магнитопорошковая суспензия (флуоресцентная, готовая к применению). Высокая чувствительность. Средний размер зерна 3 мкм. На водной основе. |
Аэрозоль 300 мл |
| Магнитная суспензия MR 221 RGF | Магнитопорошковая суспензия (черная, готовая к применению). Высокая чувствительность. Средний размер зерна 2,5 — 5 мкм. На водной основе. |
Аэрозоль 300 мл |
| Магнитный порошок MR 210 | Высокочувствительный с ферромагнитными частицами, суспензируемый в воде или масле. Подходит для сухого метода для средних (теплых) и высоких температур. Средний размер частиц da = 0,2 мкм | Пластиковая банка 1 кг |
| Магнитный порошок MR 114 | Зеленый магнитный порошок с флуоресцентными ферромагнитными частицами, суспензируемый в воде включает добавки: увлажняющий агент, пеногаситель и ингибитор коррозии. Размер частиц: D50% от 3 до 7 мкм D10%> 1,5 мкм D90%<40 мкм |
Пластиковая банка 250 гр Канистра 1 л (1 кг) |
| Магнитная суспензия MR 220 | Концентрат с ферромагнитными частицами суспензируемый в воде, биологически разлагаемый, включает ингибитор коррозии и другие добавки, не содержит нитритов, галогенов, силиконов. Средний размер зерна 0,2 мкм. 1:100. | Канистра 1 л (1 кг) |
| Магнитная суспензия MR 158 R | Суспензируемый в воде магнитопорошковый концентрат с флуоресцентными ферромагнитными частицами, включает ингибитор коррозии и другие добавки, не содержит нитритов, галогенов, силиконов средний размер зерна 3 мкм. 1:20 – 1:50 | Канистра 1 л (1 кг) или 5 л (5 кг) |
| Контрастная грунтовочная краска MR 72 | Содержит растворители, без запаха, белый. Быстро высыхающая, обеспечивает гладкое белое покрытие Диапазон рабочих температур: от +10 °C до +50 °C. | Аэрозоль 500 мл |
| Контрастная грунтовочная краска MR 72 LS | Содержит растворители, без запаха, быстро высыхающая, обеспечивает гладкое белое покрытие. Диапазон рабочих температур: от +10 °C до +50 °C. возможность произведения сварочных работ и нанесения некоторых ЛКМ без удаления MR 72 LS. |
Аэрозоль 500 мл |
| Очиститель MR 71 | Смесь растворителей на основе кетона, быстро высыхающая. Применяется для предварительной очистки контролируемых поверхностей от масел и жиров и удаления контрастной краски | Аэрозоль 500 мл |
Этапы проведения магнитопорошкового контроля
1. подготовка к контролю
2. намагничивание
3. нанесение дефектоскопического материала
4. осмотр поверхности изделия и регистрации индикаторных рисунков
5. размагничивание
Способы нанесения дефектоскопического материала
- с использованием магнитного порошка
- с использованием магнитной суспензии
- с использованием магнитогуммированной пасты
Магнитный порошок равномерно наносят на поверхности с помощью распылителей или окунанием детали в емкость с порошком. Магнитную суспензию наносят путем распыления, полива или окунанием детали в ванну с суспензией. Наиболее удобным в пользовании считается применение аэрозольных баллончиков с готовыми суспензиями, грунтовочными красками и очистителями.
