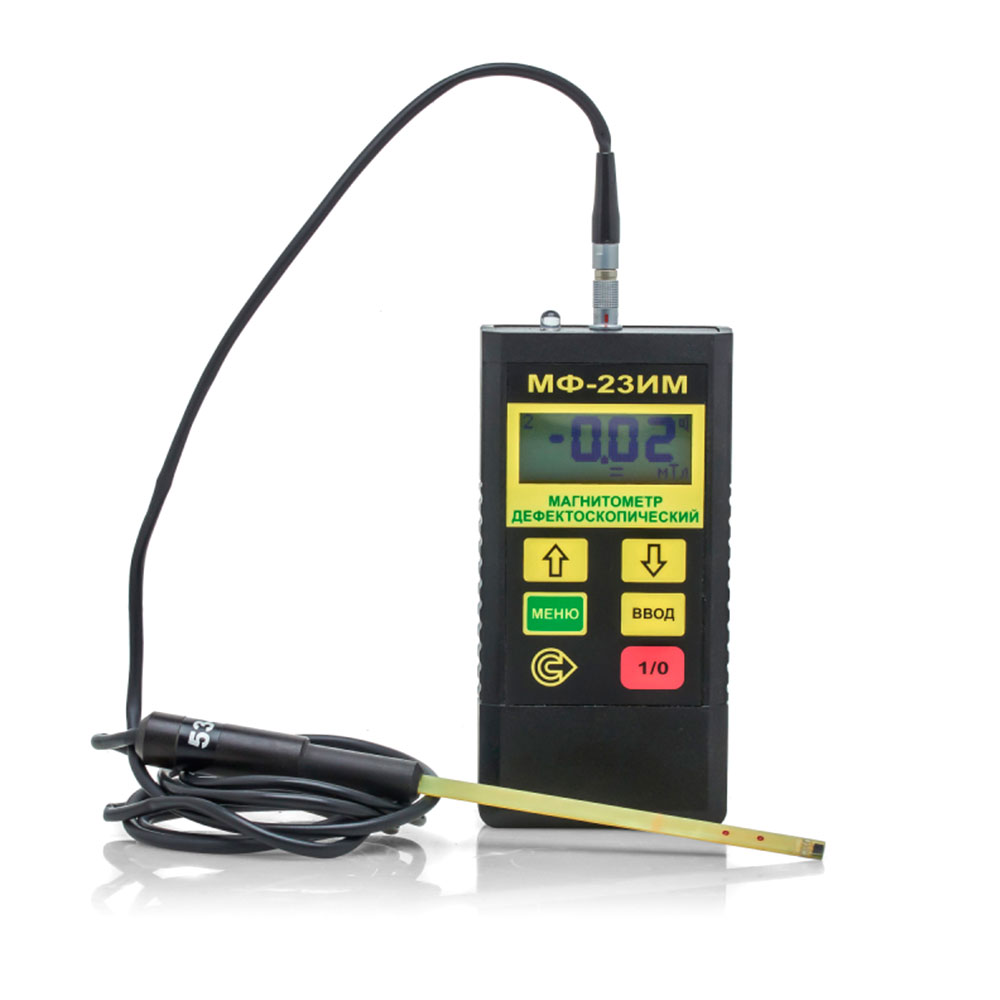

Магнитометр дефектоскопический МФ-23ИМ

Описание

Средство контроля внесено в ГРСИ. Магнитометр дефектоскопический МФ-23ИМ – универсальный магнитометр для измерения магнитной индукции и напряженности переменных (от 2 до 1000 мТл, от 16 до 8000 А/см), постоянных (от 0,5 до 1000 мТл, от 4 до 8000 А/см) и импульсных полей (от 2 до 1000 мТл, от 16 до 8000 А/см) и их распределения по поверхности объекта контроля при проведении неразрушающего контроля магнитопорошковым методом любых изделий и металлоконструкций из ферромагнитных материалов. Измерение индукции магнитного поля в магнитометре основано на эффекте Холла.

Магнитометр дефектоскопический МФ-23ИМ позволяет определить соответствие соотношения тангенциальной и нормальной составляющей напряженности магнитного поля при магнитопорошковом контроле как способом приложенного поля (СПП), так и способом остаточной намагниченности (СОН) согласно требованиям действующей нормативной документации.

Магнитометр дефектоскопический МФ-23ИМ отвечает требованиям в области неразрушающего контроля для основных отраслей промышленности: атомной, энергетической, нефтегазового комплекса, общего и специального машиностроения, железнодорожного транспорта, авиакосмической промышленности, лифтового и кранового хозяйства.

Магнитометр дефектоскопический внесен в Государственный реестр средств измерений (ГРСИ) под № 20106-00. Магнитометр (миллитесламетр) также внесен в реестр средств измерений, испытательного оборудования и методик измерений, применяемых в ОАО «РЖД».

В отличие от других производителей, АО «НИИИН МНПО «СПЕКТР» производит поверку магнитометров в полном объеме, т.е. методика поверки предусматривает измерение импульсных полей. Для этого совместно с ведущим метрологическим институтом в области магнитных измерений ФГУП «ВНИИФТРИ» была разработана установка для поверки магнитометров и миллитесламетров в области постоянных, переменных и импульсных полей.

Особенности магнитометра МФ-23ИМ

• Минимальные габариты измерительного преобразователя Холла для магнитометра МФ-23ИМ позволяют производить измерение индукции и напряженности магнитного поля в пазах, проточках, угловых переходах, т.е. на тех участках контролируемого изделия, которые являются концентраторами напряжений и наиболее опасны с точки зрения образования трещин.
• Измерение импульсного намагничивающего поля с длительностью импульсов – от 0,5 мс.
• Малая погрешность измерений (см. Таблицу технических характеристик).
• Компактные размеры и низкое энергопотребление.
• Магнитометр имеет 2 режима индикации результатов измерений – цифровой и графический). Магнитометр МФ-23ИМ в режиме графической индикации позволяет обнаружить размагничивающий импульс, отобразив его форму и амплитуду на графическом дисплее, в результате чего могут быть своевременно внесены изменения в схему намагничивания.
• Программное обеспечение магнитометра МФ-23ИМ позволяет гибко настроить не только пороги сработки, но и временную развертку, что позволяет отстроиться от ложных индикаций, вызванных обратными выбросами магнитного поля или электромагнитными помехами от работающего силового оборудования (намагничивающих устройств или магнитопорошковых дефектоскопов).
• Определение области эффективной намагниченности, внутри которой тангенциальная составляющая напряженности магнитного поля достаточна для проведения магнитопорошкового контроля, а отношение нормальной и тангенциальной составляющих напряженности магнитного поля менее или равно 3.
• Проверка режима намагничивания/размагничивания объектов контроля на соответствие методике/технологической инструкции магнитопорошкового контроля для данного объекта.
