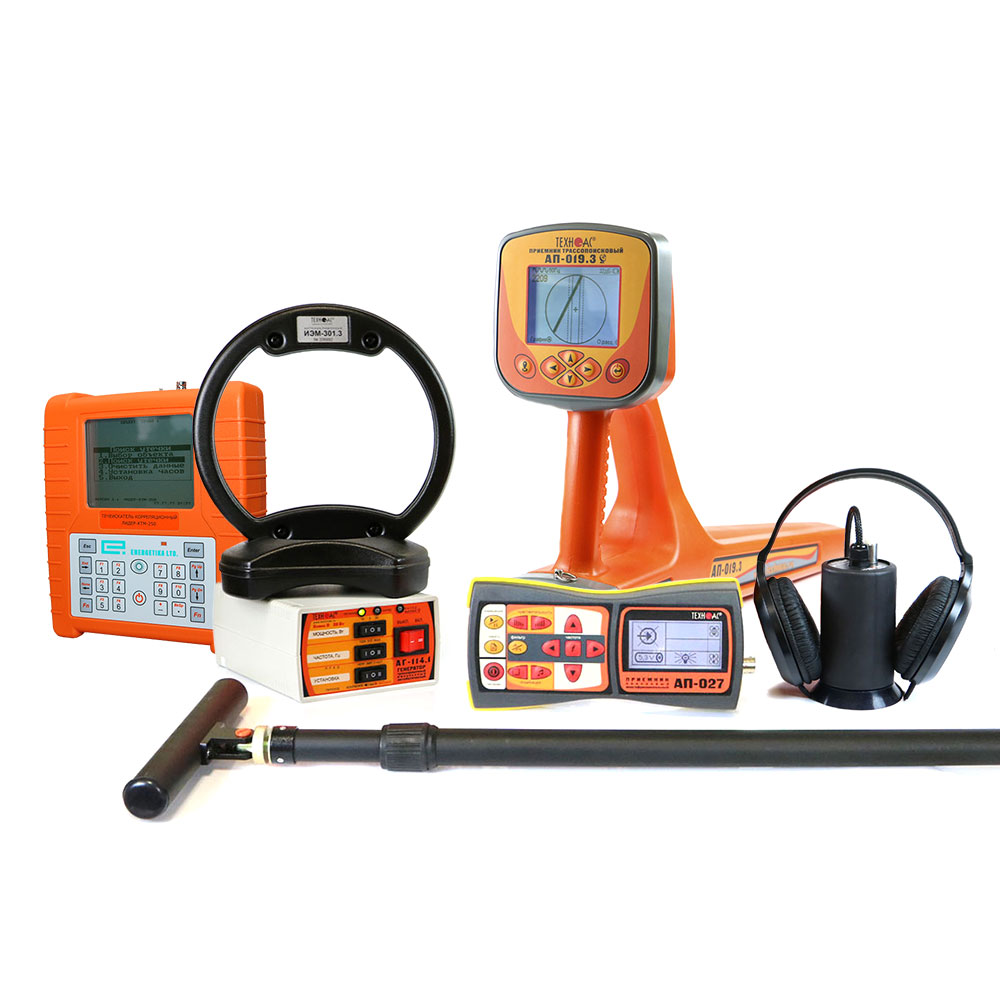

Комплект корреляционно-акустический, с графической индикацией оси коммуникации и цифровой глубины залегания.
Рекомендуемые области применения
- Теплосети
- Водоканал
- Продуктопроводы
Назначение
- Определение корреляционным методом местоположения утечек из трубопроводов.
- Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания
- Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту.
- Уточнение местам утечки акустическим течеискателем;
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
- Диагностика запорной арматуры.
Выполняемые функции
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами
- Поиск подземных коммуникаций (кабели, трубопроводы)
- Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания;
- Функция сохранения координат для нанесения на карту.
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами.
Основные преимущества
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации.
- возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания
- проведение трассировки подземных коммуникаций в активном режиме от генератора.
Применение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Блок измерения и индикации | 1 шт. |
| 2 | Вибропреобразователь | 2 шт. |
| 3 | Тросик страховочный для вибропреобразователя | 2 шт. |
| 4 | Усилитель выносной | 2 шт. |
| 5 | Держатель магнитный | 2 шт. |
| 6 | Вибропреобразователь со встроенной электроникой | 2 шт. |
| 7 | Кабель соединительный на катушке (250 — 300 м) | 1 шт. |
| 8 | Кабель соединительный (10 м) | 1 шт. |
| 9 | Трассопоисковый приемник «АП-019.3» | 1 шт. |
| 10 | Трассопоисковый приемник «АП-027» | 1 шт. |
| 11 | Генератор «АГ-114.1» | 1 шт. |
| 12 | Комплект акустического датчика “АД-247” | 1 шт. |
| 13 | Электромагнитный датчик «ЭМД-247» | 1 шт. |
| 14 | Головные телефоны | 1 шт. |
| 15 | Батарейки для приемника «АП-019.1» | 4 шт. |
| 16 | Батарейки для приемника «АП-027» (AA) | 4 шт. |
| 17 | Кабель для подключения внешнего аккумулятора AP027.02.030 |
1 шт. |
| 18 | Держатель для приемника «АП-027» АП-027.00.010 |
1 шт. |
| 19 | Крестовая отвертка | 1 шт. |
| 20 | Программное обеспечение (компакт-диск) | 1 шт. |
| 21 | Переходник BNC-I 2 | 1 шт. |
| 22 | Кабель для связи с ПК по USB-порту | 1 шт. |
| 23 | Устройство зарядное | 1 шт. |
| 24 | Сумка для ЭМД Чехол 53186 |
1 шт. |
| 25 | Транспортные сумки | |
| 26 | Руководство по эксплуатации. Паспорт | 1 шт. |
Технические характеристики

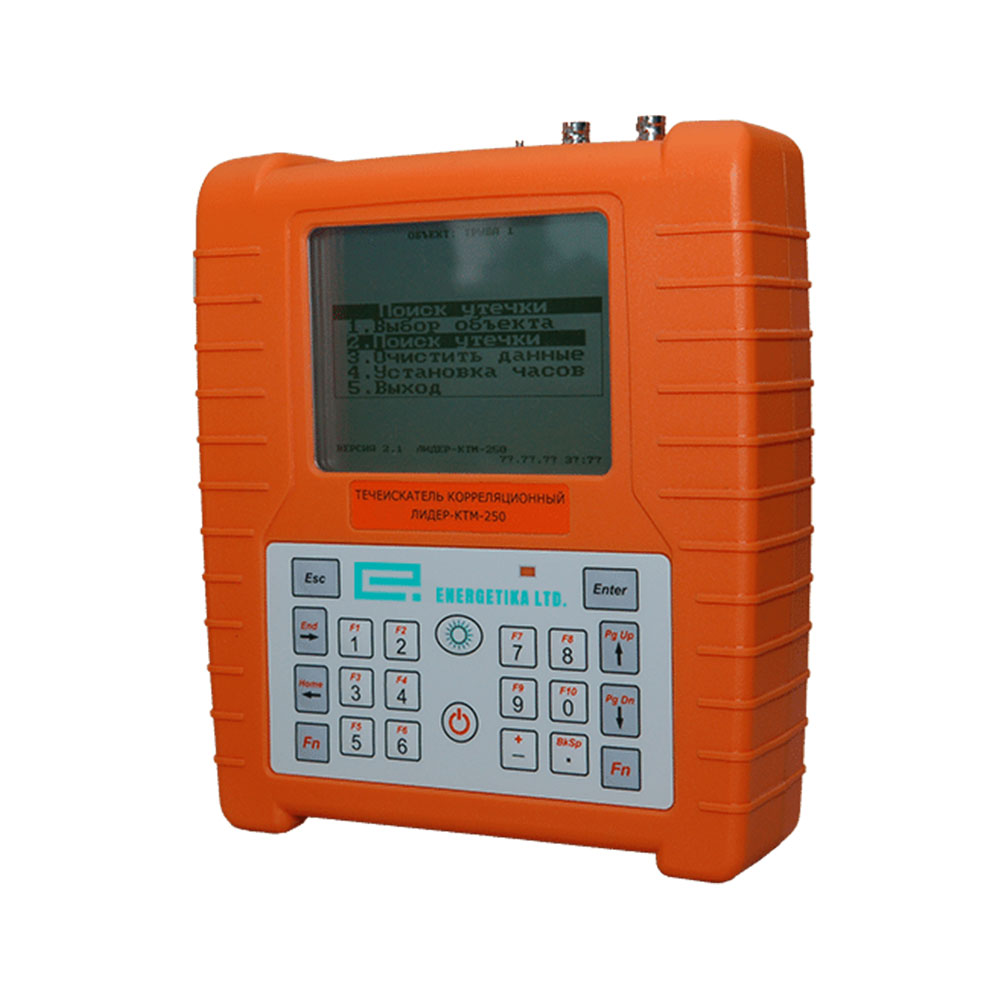

| Технические характеристики коррелятора | |
|---|---|
| Параметр | Значение |
| Рабочий диапазон частот, Гц | 10-10 000 |
| Эффективная рабочая длина обследуемого участка, м — при использовании одной катушки — при использовании двух катушек — при использовании радиоканала |
250 500 до 1500 * |
| Пределы основной допускаемой погрешности при измерении временных интервалов, в диапазонах, мс, (при скорости звука равной 1200 м/с) — от 15 до 120 мс — от 120 до 490 мс — от 490 до 740 мс |
± 0,2 (0,24 м) |
| Дисплей | Графический, 320 х 240 точек, с подсветкой |
| Встроенная энергонезависимая память , Мб | 512 |
| Максимальное количество точек выборки | 8192 |
| Максимальное разрешение по расстоянию (при скорости звука прибл.1300 м/с), м | 0,04 |
| Отображаемые функции | Сигнал Спектр Кросс Спектр Кросс Корреляция Когерентность Фазовый Кросс Спектр Расчетная Кросс Корреляция. Отключаемое подавление помех. Результаты расчета места утечки. |
| Рабочая температура: — измерительный блок — выносной усилитель — первичный преобразователь (датчик) |
-10….+55 ° С. -20….+65 ° С. -50…+ 125 ° С. |
| Время автономной работы, ч, не менее | 8 |
| Потребляемая мощность, Вт, не более | 6 |
| Вес измерительного блока, кг | 2 |
Приемник «АП-019.3»
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31…до 35 кГц ) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | 0….9,99 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | 0,01….9,99 А Автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: — синтезированный звук ЧМ — звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В: — 4 элемента тип «С»; — внешний аккумулятор (Power Bank — опция). |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |
Генератор «АГ-114.1»
| Параметр | Значение |
|---|---|
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 |
| Усилитель мощности | CLASS D КПД 80% |
| Частота генерации (непрерывный или импульсный), Гц | 512, 1024, 8192, одновременно 3 частоты |
| Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20Вт), Ом | 1 … 1000 |
| Согласование с нагрузкой | автоматическое |
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
| Питание | 1 аккум. 12В/2,2 Ач или сетевой блок |
| Габаритные размеры электронного блока, не более, мм | 190х140х80 |
| Вес генератора в чехле с носимым аккум., не более, кг | 2,2 |
Приемник «АП-027»
| Параметр | Значение | |
|---|---|---|
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ/НР | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | — | |
| Встроенный излучатель — синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Датчик акустический «АД-247»
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Электромагнитный датчик «ЭМД-247»
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Индуктивная антенна «ИЭМ-301.3»
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
