Описание
| Производитель: | Россия |
- Определение корреляционным методом местоположения утечек из трубопроводов.
- Проведение трассировки пассивным методом.
- Уточнение места утечки акустическим течеискателем.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Рекомендуемые области применения
- Теплосети
- Водоканал
- Продуктопроводы
Выполняемые функции
- Поиск места разгерметизации трубопровода.
- Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.
Основные преимущества
- наличие радиоканалов;
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации;
- возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
- уточнение места утечки акустическим методом в режимах «спектр» и «график».
Применение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

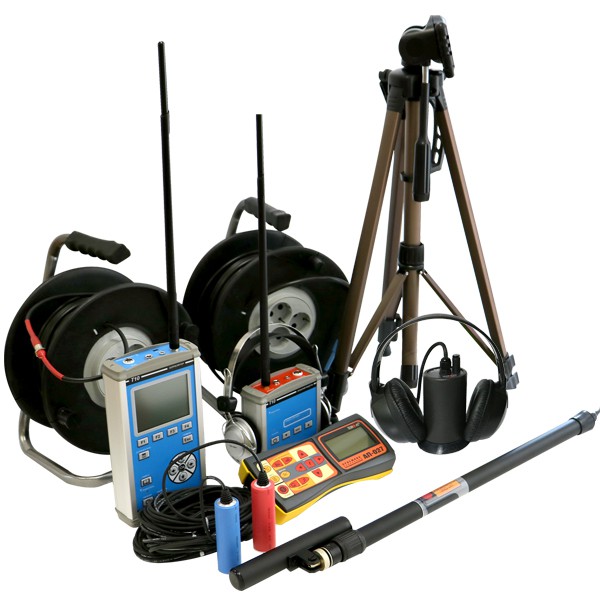

Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Корреляционный течеискатель (ВУ) | 1 шт. |
| 2 | Внешний модуль | 1 шт. |
| 3 | Датчик | 2 шт. |
| 4 | Антенна | 2 шт. |
| 5 | Удлинитель сигнального провода на катушках (25 м) | 2 шт. |
| 6 | Штатив | 1 шт. |
| 7 | Сетевой адаптер | 2 шт. |
| 8 | Аккумуляторные батареи | |
| 9 | Трассопоисковый приемник «АП-027» | 1 шт. |
| 10 | Комплект акустического датчика “АД-247” | 1 шт. |
| 11 | Электромагнитный датчик «ЭМД-247» | 1 шт. |
| 12 | Головные телефоны | 1 шт. |
| 13 | Батарейки для приемника (AA) | 4 шт. |
| 14 | Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 |
1 шт. |
| 15 | Держатель для приемника АП-027.00.010 |
1 шт. |
| 16 | Крестовая отвертка | 1 шт. |
| 17 | Сумка для ЭМД Чехол 53186 |
1 шт. |
| 18 | Транспортные сумки | |
| 19 | Руководство по эксплуатации. Паспорт | 1 шт. |
Технические характеристики
Корреляционный течеискатель
| Параметр | Значение |
|---|---|
| Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м |
| Точность | 0,1% от диапазона |
| Диаметр контролируемого трубопровода, мм | 25 … 800 |
| Дальность радиосвязи, м | до 200 |
| Минимальное давление в трубопроводе, кг/см2 | 1,5 |
| Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 |
| Рабочие частоты коррелятора, Гц | 60 … 5000 |
| Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы |
| Радиосвязь с внешним модулем | 2,4 ГГц |
| Температура окружающей среды, ºС | -20 … +40 |
| Дисплей | Графический, LCD, 320х240 точек |
| Корпус | IP42 |
| Размеры | 125х227х45 мм |
| Масса | 1,0 кг |
Приемник «АП-027»
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | — | |
| Встроенный излучатель — синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Акустический датчик «АД-247»
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Электромагнитный датчик «ЭМД-247»
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
