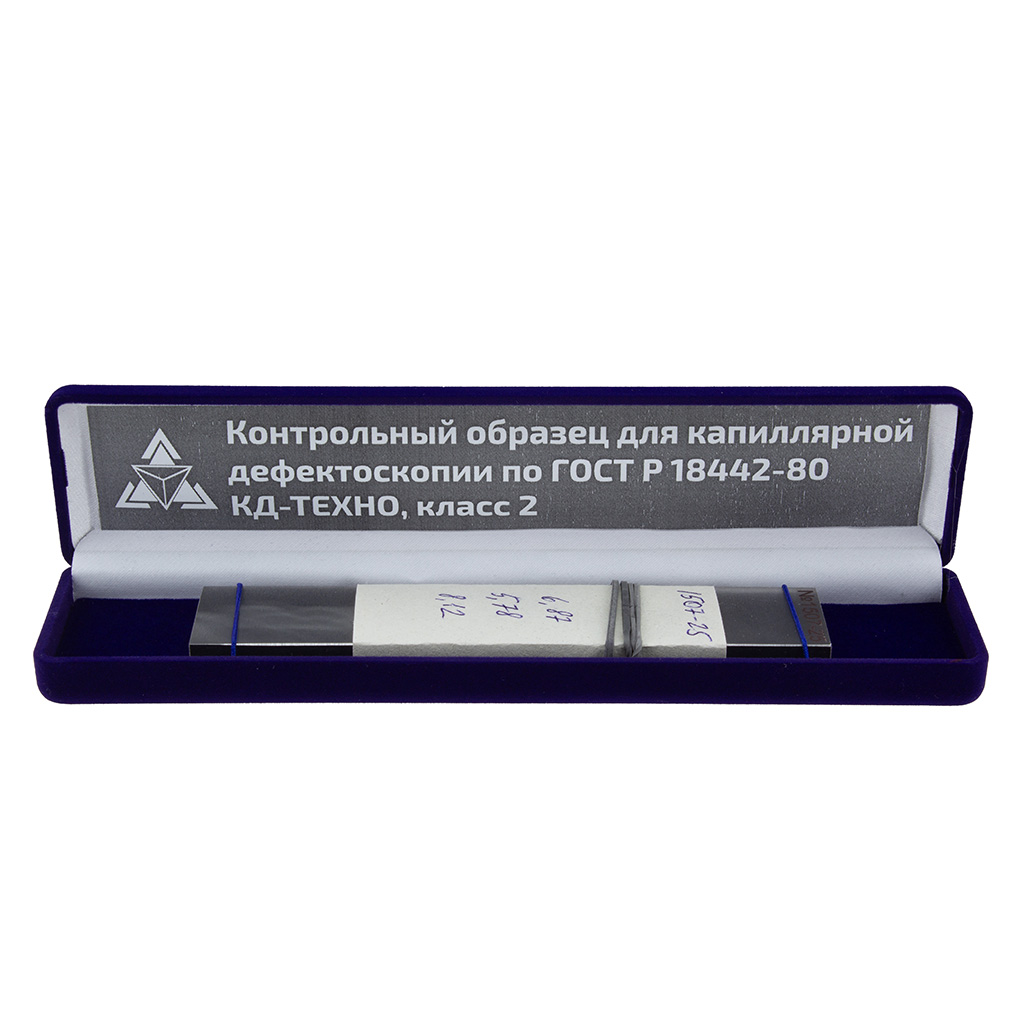

Контрольный образец для капиллярной дефектоскопии КО для капиллярной дефектоскопии КД-Техно, класс 2

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Методы	капиллярные методы неразрушающего контроля
  Материал	сталь 40Х13 или ст.20
  Выявляемые дефекты	трещины
  Фаска	1,5х45º мм
  Шероховатость поверхности Rа, (ср. знач.)	1,25 мкм

• Описание

  В соответствии с требованиями ГОСТ 18442‑80 и ГОСТ 23349‑84 на предприятии применяется контрольный образец для:

  • верификации чувствительности капиллярных методов неразрушающего контроля;
  • аттестации проникающей способности дефектоскопических материалов.

  Конструктивно образец представляет собой шлифованную пластину из магнитной нержавеющей стали. Геометрические параметры:

  • номинальная ширина — 30 мм, допустимое отклонение ±1 мм;
  • номинальная толщина — 6 мм, допустимое отклонение ±0,5 мм;
  • параметр шероховатости обработанной поверхности Ra ≤ 1,25.

  Рабочая поверхность снабжена фасками, выполненными вдоль длины образца: размер — 1,5 мм, угол — 45°. На той же поверхности нанесена идентификационная маркировка, содержащая цифровой код и год изготовления образца. Материал: сталь 40Х13 или ст.20.

• Документы

  • Паспорт КД-Техно.pdf
