Описание
| Производитель: | Россия |

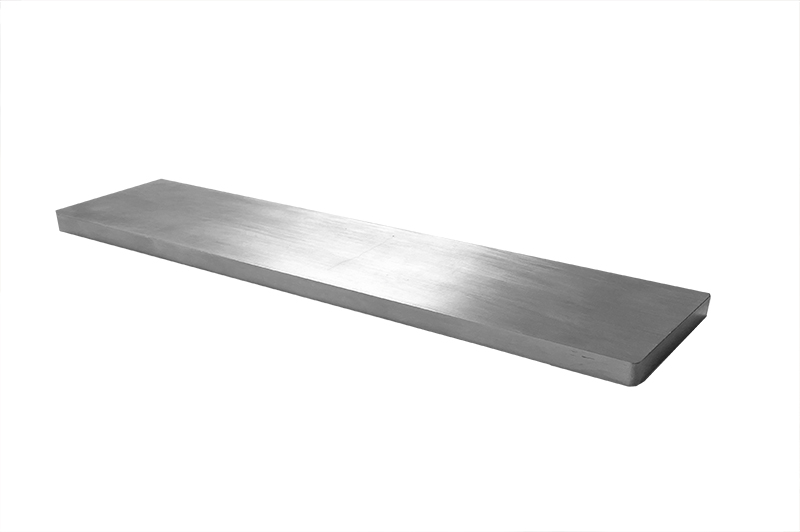

Контрольный образец для капиллярного контроля – это пластина из стали 40X13 с искусственным дефектом в виде трещины определенного раскрытия, глубины и протяженности. Предназначен для определения чувствительности материалов для капиллярного контроля.
Контрольный образец выполнен в соответствии с ГОСТ 18442-80 и представляет собой металлическую пластину размером 100x30x4 мм, на рабочую поверхность которой нанесена искусственная тупиковая трещина определённой протяжённости, глубины, с шириной раскрытия, соответствующей требуемому классу чувствительности. Согласно ГОСТ 18442-80 класс чувствительности контроля определяют в зависимости от ширины раскрытия трещины на образце.
| Класс чувствительности | Минимальный размер (ширина раскрытия) дефектов, мкм |
| I | Менее 1 |
| II | От 1 до 10 |
| III | От 100 до 500 |
| IV | От 100 до 500 |
Класс чувствительности, объем, периодичность и нормы оценки качества устанавливает разработчик объекта контроля или материала, подлежащего контролю. Для каждого класса чувствительности изготавливается соответствующий контрольный образец.
Правила использования
Для определения чувствительности пенетранта или проявителя контрольный образец подвергают капиллярному контролю, согласно установленной методике. По результатам контроля индикаторный рисунок сравнивается с паспортными параметрами, на основе которых определяется класс чувствительности дефектоскопического материала.
После проведения контроля образец необходимо очистить. Для этого существуют несколько способов:
- Нанесение проявителя с последующей просушкой образца и выдержке не менее 30 минут после высыхания на воздухе;
- Выдержка в растворителе (ацетон, бензин, спирт) не менее 5-6 часов;
- Выдержка в растворителе (ацетон, бензин, спирт) в течение часа с использованием
ультразвуковой ванны; - Применение специального очистителя.
После очистки образец для капиллярного контроля следует прогреть в сушильном шкафу при температуре 100-120° в течение 15-30 минут. Нельзя протирать образец влажной тканью, так как это способствует затиранию проявителя в дефект.
Условия хранения
- Температура помещения 20±10 °С
- Влажность воздуха не более 80%
- В помещении не должно быть паров агрессивных веществ, вызывающих коррозию металлических поверхностей
