Комплект для визуально-измерительного контроля ВИК-1

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон толщин	0.1-1.0
  Стандарт	РД 03-606-03, РД-03-60-03
  Калибровка	сертификат поверки средств измерений
  Количество наименований	14
  Диапазон измерений штангенциркуля	0-125мм
  Диапазон радиусных шаблонов №1	1…6 мм
  Диапазон радиусных шаблонов №3	7…25 мм
  Класс точности набора щупов	II
  Мощность фонаря	0,5 Вт
  Цена деления измерительной лупы	0.1 мм

• Описание

  Комплект ВИК-1 предназначен для визуального контроля качества. Может применяться в различных отраслях промышленности для выявления и исправления дефектов при проведении сварочных и других работ.

  Визуально-измерительный комплект ВИК-1 выполнен на основании нормативов РД-03-60-03. Комплект поставляется в сумке из водоустойчивого материала с ручкой для транспортировки.

  В общей сложности комплект насчитывает четырнадцать наименований, не считая самой сумки и сопутствующей документации.

• Применение

  Комплект оборудования для визуального и измерительного контроля ВИК-1 предназначен для проведения комплексного контроля визуальным методом:

  • основного металла (полуфабрикаты, заготовки, изделия);
  • сварных соединений деталей и наплавок;
  • подготовки изделий к сварке;
  • при производстве, установке и ремонте оборудования и магистральных трубопроводов;
  • при техническом диагностировании в процессе эксплуатации изделий в соответствии с требованиями чертежей и нормативно-технических документов, в том числе объектов, подведомственных Госгортехнадзору России и Госатомнадзору России;
  • сборки соединений деталей в соответствии с РД 34.10.130-96 и РД 03-606-03.
  • Средства для визуального и измерительного контроля, находящиеся в комплекте, отвечают требованиям РД 03-606-03 «Инструкция по визуальному и измерительному контролю».

• Особенности

  • Удобная и прочная сумка для хранения и транспортировки.
  • Расширенная комплектация средств измерения.
  • Инструкция по визуальному контролю.

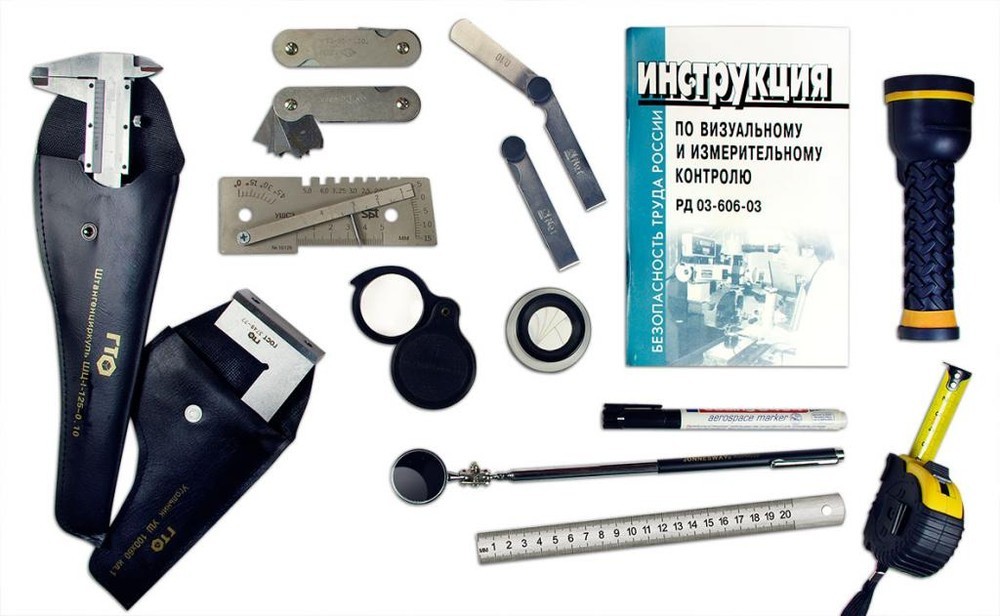

• Комплектация

  Обозначение	Маркировка	Описание	Количество
  Универсальный шаблон сварщика	УШС-3	УШС-3 предназначен для измерения контролируемых параметров труб, контроля качества сборки стыков труб, а также для измерения параметров сварного шва при его контроле.	1 шт.
  Зеркало поворотное d=32 мм	——	Зеркало для визуального осмотра труднодоступных мест.	1 шт.
  Лупа	ЛПК-471 (двукратная)	Простая двукратная лупа.	1 шт.
  Лупа	ЛП-6 (шестикратная)	Лупа складная ЛП 6х для осмотра мелких деталей контролируемой поверхности.	1 шт.
  Лупа измерительная	ЛИ-10 (десятикратная) или ЛИ-8 (восьмикратная)	Лупа для визуального контроля и измерений на плоскости. Длина измерительной шкалы 15 мм, цена деления 0.1 мм.	1 шт.
  Штангенциркуль	ШЦ-1-125-0,1 с глубиномером	Используется для измерений наружных и внутренних размеров, а также глубин контролируемых объектов. Диапазон измерений 0-125 мм. I класс точности.	1 шт.
  Линейка металлическая	Л-300 (300 мм)	Линейка измерительная, стальная, длина 30 см.	1 шт.
  Набор радиусных шаблонов	№1 (R=1…6 мм)	Шаблоны для оценки радиусов выпуклых и вогнутых поверхностей. В наборе шаблоны для контроля внутреннего и наружного радиусов.	1 шт.
  Набор радиусных шаблонов	№3 (R=7…25 мм)	1 шт.	1 шт.
  Набор щупов	№4 (0,1…1 мм)	Набор для контроля зазоров между поверхностями. Класс точности II, диапазон толщин 0,1-1,0 мм.	1 шт.
  Угольник поверочный	100х60 мм (угол 90°)	Угольник для проверки и разметки прямых углов контролируемых объектов. Размер 100х60 мм, II класс точности.	1 шт.
  Фонарь миниатюрный	——	Светодиодный фонарик для работы в условиях слабой освещённости. Мощность 0,5 Вт, элемент питания — батарейка АА 1 шт. в комплекте.	1 шт.
  Маркер по металлу	Edding 8750 (белый)	Универсальный восковый маркер для промышленной маркировки. Цвет жёлтый или красный, ширина 12 мм, длина 95 мм.	1 шт.
  Рулетка 5 м	——	Рулетка измерительная STAYER, длина 5 м.	1 шт.
  Инструкция по визуальному и измерительному контролю.	РД 03-606-03	В комплект документов также входит сертификат поверки средств измерений, паспорт комплекта и паспорта заводов-изготовителей.	1 шт.
  Сумка для переноски	——	——	1 шт.
