Описание
| Производитель: | Россия |
| Номер реестра СИ: | 67166-17 |
| Гарантия: | 12 месяцев |
Комплект представляет собой переносной прибор и состоит из следующих составных частей: силового блока (БС) на базе нагрузочного импульсного трансформатора (НТИ-6) и тиристорного блока, а так же внешнего индуктивного датчика (ДИ) и пульта управления (ПУ).
Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный.
Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.
Назначение комплекта РТ-2048-06
Комплект нагрузочный измерительный с регулятором тока РТ-2048-06, ТУ 4224-001-46964690-2016 предназначен для испытания АВ.
Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Блок силовой РТ-2048-06 | 1 шт. |

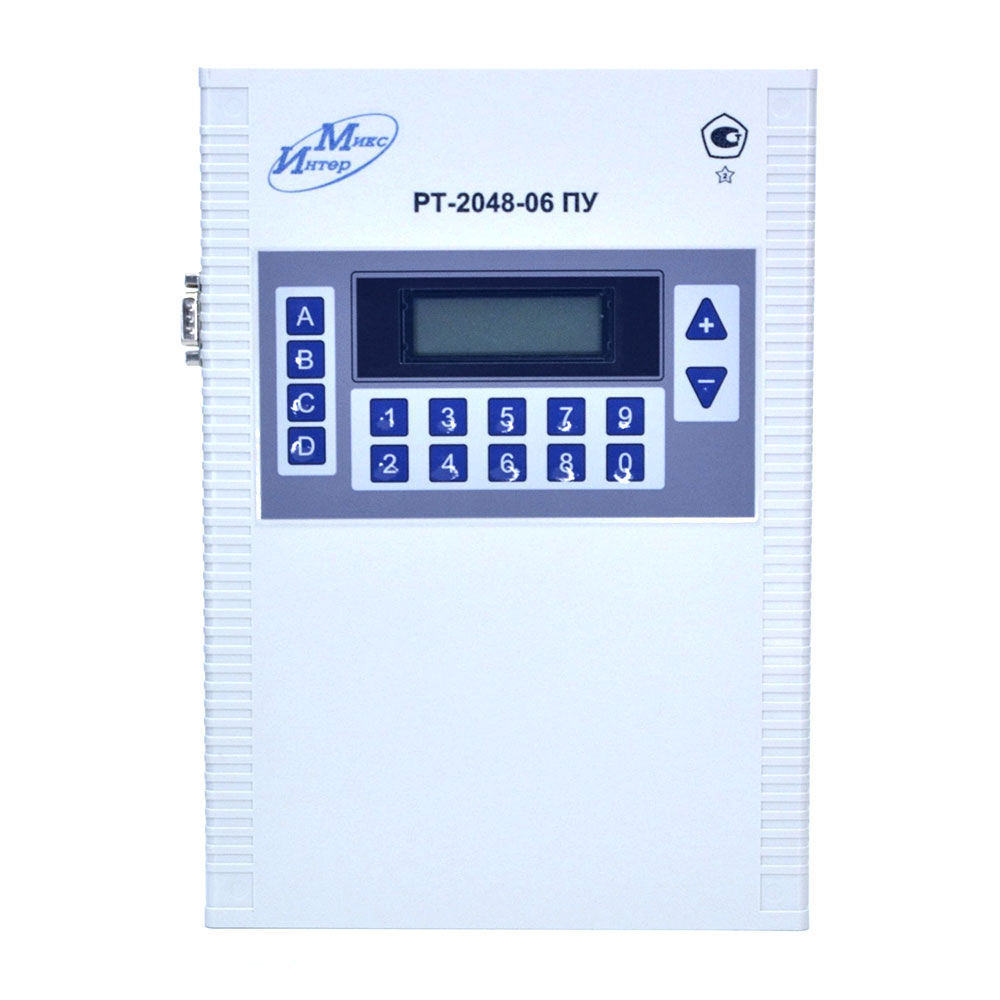

| 2 | Пульт управления РТ-2048-06 ПУ | 1 шт. |
| 3 | Датчик индуктивный с кабелем соединительным | 1 шт. |
| 4 | Токопроводы сечением 120 мм2 длиной 0,85 м | 2 шт. |
| 5 | Руководство по эксплуатации | 1 шт. |
| 6 | Формуляр | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения и регулирования силы тока | 60…6000 A |
| Диапазон задания и измерения длительности протекания тока | 0,02…600 с |
| Приведенная погрешность измерения силы испытательного тока, не более | ±5% |
| Относительная погрешность измерения длительности протекания испытательного тока и времени отключения АВ, не более | ±5% |
| Напряжение питающей сети | 220 или 380 В ± 10% |
| Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 6000 А | 145 A |
| Мощность потребляемая комплектом: | |
| — в кратковременном режиме (I max = 6000 A), не более | 54 кВА |
| — в длительном режиме (I max = 1500 A), не более | 7 кВА |
| — в длительном режиме (I max = 500 A), не более | 2 кВА |
| Габаритные размеры ПУ в транспортной упаковке (ДxШxВ) | 460x415x130 мм |
| Масса ПУ в транспортной упаковке | 3 кг |
| Габаритные размеры БС в транспортной упаковке (ДxШxВ) | 500x325x270 мм |
| Масса БС в транспортной упаковке | 21 кг |
