Описание
| Производитель: | Россия |
| Номер реестра СИ: | 67166-17 |
| Гарантия: | 12 месяцев |

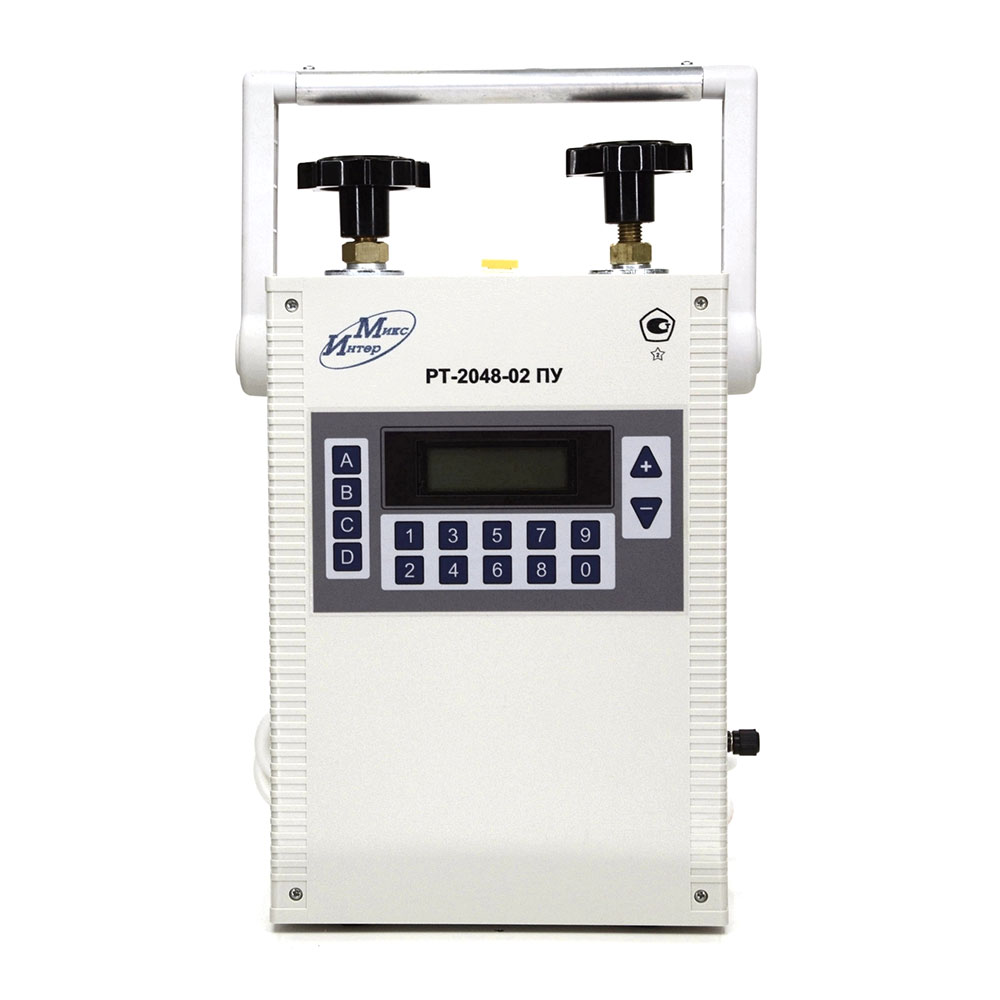

Комплект представляет собой переносной МОНОБЛОК: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-2), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).
Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный.
Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.
Назначение комплекта РТ-2048-02
Комплект нагрузочный измерительный с регулятором тока РТ-2048-02, ТУ 4224-001-46964690-2016 предназначен для испытания АВ.
Комплект может быть использован при погрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Моноблок РТ-2048-02 | 1 шт. |
| 2 | Токопроводы сечением 70 мм2 длиной 1 м | 2 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
| 4 | Формуляр | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения и регулирования силы тока | 20…2000 A |
| Диапазон задания и измерения длительности протекания тока | 0,02…600 с |
| Приведенная погрешность измерения силы испытательного тока, не более | ±5% |
| Относительная погрешность измерения длтельности протекания испытательного тока и времени отключения АВ, не более | ±5% |
| Напряжение питающей сети | 220 или 380 В ± 10% |
| Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 2000 А | 46 A |
| Мощность потребляемая комплектом: | |
| — в кратковременном режиме (I max = 2000 A), не более | 18 кВА |
| — в длительном режиме (I max = 1000 A), не более | 5,2 кВА |
| — в длительном режиме (I max = 300 A), не более | 1,6 кВА |
| Габаритные размеры моноблока | 280x195x160 мм |
| Масса моноблока | 10 кг |
