Описание
| Производитель: | Россия |
Набор используется для проведения неразрушающего контроля с помощью визуально-оптического метода в лабораторных, цеховых и полевых условиях при проведении сварочных и других работ. Для этого в составе данного комплекта есть все необходимые инструменты и средства.

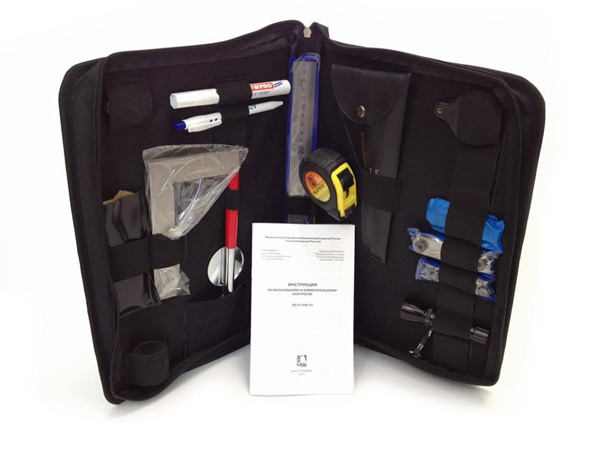

Комплект представляет собой сумку с инструментами внутри в соответствии с «Инструкцией по визуальному и измерительному контролю» РД 03-606-03. Сама РД 03-606-03 отменена с 01 января 2021 года и с комплектом не поставляется.
НАЗНАЧЕНИЕ:
Визуальный и измерительный контроль качества:
- основного материала – металла (изделий, полуфабрикатов, заготовок);
- подготовки изделий к сварке;
- сборки соединений (сборочных единиц) под сварку;
- полученных сварных соединений и наплавок;
- производства изделий и сборочных единиц;
- устранения различных дефектов в сварных соединениях и главном металле
при производстве:
- входного контроля основного материала;
- сварных работ;
- монтажа или ремонта изделий;
- технического диагностирования состояния металла, сварных и иных соединений при эксплуатации и в период после истечения срока службы объекта.
ОСОБЕННОСТИ:
- Соответствует РД 03-606-03
- Все необходимое оборудование уже в комплекте поставки
- Надежный и удобный футляр (сумка)
- Сертификат о калибровке набора в базовой комплектации
- Небольшой вес и размер
- Возможность комплектования набора дополнительным оборудованием

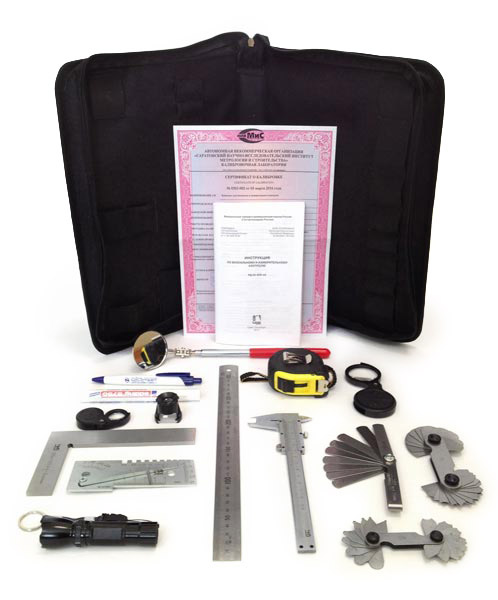

Комплектация
- Штангенциркуль ШЦ-1-125 с глубиномером
- Линейка металлическая Л-300
- Линейка металлическая Л-150
- Рулетка 5 м
- Зеркало инспекционное поворотное
- Фонарь
- Маркер по металлу
- Мел термостойкий
- Лупа просмотровая 3x
- Лупа просмотровая 5x
- Лупа измерительная ЛИ-8x
- Угольник поверочный 160х100 мм
- Универсальный шаблон сварщика УШС-2
- Универсальный шаблон сварщика УШС-3
- Набор щупов № 4
- Набор радиусных шаблонов № 2 (8-25 мм)/№ 3 (7-25 мм)
- Блокнот
- Ручка шариковая/карандаш
- Паспорт
- Свидетельство о калибровке комплекта
- Паспорта заводов изготовителей комплектующих
- Футляр (сумка)
Технические характеристики
| Штангенциркуль ШЦ-1-152 с глубиномером | Предназначен для измерений наружных и внутренних размеров, а также глубины контролируемых объектов. Диапазон измерений 0-125мм. I класс точности |
| Линейки металлические Л-300 и Л-1500 | Материал — сталь, длина 30 и 15 см. |
| Рулетка 5 м | Металлическая рулетка с фиксатором и возвратным механизмом. Длинна – 5 м. |
| Зеркало инспекционное поворотное | Зеркало для визуального осмотра труднодоступных мест. Диаметр 32 или 50 мм. |
| Фонарь | Светодиодный миниатюрный фонарь для работы в условиях слабой освещенности. Мощность 0,5 Вт, элемент питания – батарейка АА 1шт. (в комплекте) |
| Маркер по металлу | Универсальный маркер для промышленной маркировки. Цвет красный или белый. |
| Мел термостойкий | Ширина 10*10 мм, длина 100 мм. |
| Лупа увеличительная 3х | Стандартная лупа 3х для осмотра |
| Лупа увеличительная 5х | Стандартная лупа 5 х для осмотра мелких деталей контролируемой поверхности |
| Лупа измерительная ЛИ-8х с подсветкой | Лупа для визуального контроля и измерений на плоскости. 8х, длина измерительной шкалы 10 мм, цена деления 0.1 мм |
| Угольник поверочный 160х100 мм (90°) | Угольник для проверки и разметки прямых углов контролируемых объектов. Размер 160х100 мм, угол 90°, II класс точности. |
| Универсальные шаблоны сварщика УШС-2 и УШС-3 | Применяются для измерения контролируемых параметров труб, контроля качества сборки стыков труб, а также для измерения параметров сварного шва при его контроле. |
| Набор щупов № 4 | Для контроля зазоров между поверхностями. 0,1…1,0 мм. Класс точности II. |
| Набор радиусных шаблонов №3 (R=7…25 мм) | Для контроля внутреннего и наружного радиусов. |
