Описание
| Производитель: | Россия |
| Гарантия | 12 месяцев |
Предварительная локализация как низкоомных, так и высокоомных повреждений следующими беcпрожиговыми методами определения места повреждения:
- импульсный метод (метод импульсной рефлектометрии, TDR);
- импульсно-дуговой метод (метод отражения от кратковременной электрической дуги, ARM);
- метод колебательного разряда по току (волновой по току, ICE).
Первичная поверка рефлектометра TDR-109 «СТРИЖ-С» включена в стоимость прибора.
Генератор дуговых разрядов ADG-200-2 «СКАТ-М» поверки не требует.

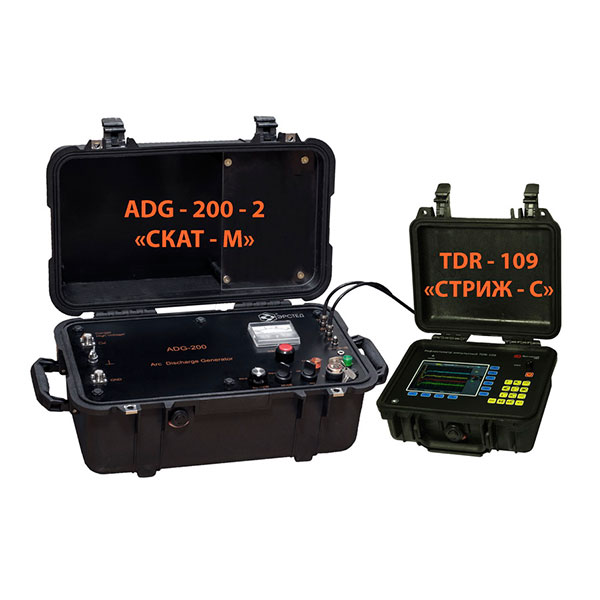

Комплект состоит из генератора духовых разрядов ADG-200-2 «СКАТ-М» и рефлектометра TDR-109 «СТРИЖ-С».
Особенности TDR-109 «СТРИЖ-С»
- широкий спектр реализуемых беcпрожиговых методов ОМП;
- небольшие габариты и вес — весь комплекс легко умещается в багажник легкового автомобиля и перемещается к месту подключения вручную бригадой из 2-х человек;
- автономное питание;
- ударопрочное и влагозащищенное исполнение.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр импульсный TDR-109 СТРИЖ-С | 1 шт. |
| 2 | Зарядное устройство | 1 шт. |
| 3 | Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодил | 1 шт. |
| 4 | Кабель соединительный 1.0 м, 75 Ом, BNC.M-BNC.M | 5 шт. |
| 5 | Руководство по эксплуатации TDR-107 | 1 шт. |
| 6 | Сумка для аксессуаров | 1 шт. |
Технические характеристики
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Режимы измерений | импульсный (TDR); импульсно-дуговой (ARM); волны тока(ICE); волны напряжения (Decay). |
|||||
| Дисплей | цветной TFT 5,7” (640х480 пикселей) | |||||
| Диапазон измерения расстояния (временной задержки) |
от 0 до 128000 м (от 0 до 1280 мкс) | |||||
| Поддиапазоны измерений | 0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 – 250 м (0 – 2,5 мкс); 0 – 500 м (0 -5 мкс); 0 – 1000 м (0 – 10 мкс); 0 – 2000 м (0 – 20 мкс); |
0 – 4000 м (0 – 40 мкс); 0 – 8000 м (0 – 80 мкс); 0 – 16000 м (0 – 160 мкс); 0 – 32000 м (0 – 320 мкс); 0 – 64000 м (0 – 640 мкс); 0 – 128000 м (0 – 1280 мкс) |
||||
| Погрешность измерения расстояния | от 0.01% до 0.2% от поддиапазона от 12,5 см до 8 м при КУ=1.500 |
|||||
| Эффективная частота дискретизации | 800 МГц | |||||
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом | |||||
| Длительность зондирующего импульса | от 10 нс до 100 мкс | |||||
| Амплитуда зондирующего импульса (на согласованную нагрузку) |
U1 – не менее 10 В; U2 – не менее 45 В; |
|||||
| Чувствительность приёмного тракта | не хуже 1 мВ | |||||
| Диапазон перекрываемого затухания | не менее 80 дБ | |||||
| Диапазон установки коэффициента укорочения | от 1.000 до 3.000, с шагом 0.001 | |||||
| Диапазон регулировки временной задержки (импульсно-дуговой метод) |
от 0 до 50 мс, с шагом 0,2 мс | |||||
| Синхронизация (импульсно-дуговой метод) |
измерительный вход вход TRIG |
|||||
| Синхронизация по амплитуде (волновой метод) |
от -60 до +60 В, с шагом 2 В | |||||
| Объем энергонезависимой памяти для рефлектограмм | не менее 1000 рефлектограмм | |||||
| Интерфейс с ПК | через внешний накопитель USB-Flash | |||||
| Время непрерывной работы от аккумуляторной батареи | не менее 6 часов | |||||
| Время непрерывной работы через зарядное устройство | не ограничено | |||||
| Габаритные размеры | 70х246х124 мм | |||||
| Диапазон рабочих температур | от -20 °С до +40 °С | |||||
| Масса прибора с аккумуляторной батареей | не более 2,5 кг | |||||
Характеристики ADG-200-2 CКАТ-М
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Диапазон выходного напряжения | от 0 до 10 кВ | |||||
| Ступени выходного напряжения | 4 кВ, 10 кВ | |||||
| Режимы заряда | Прямой заряд кабеля до пробоя (AUTO), Заряд встроенного конденсатора (MANUAL) |
|||||
| Максимально запасенная энергия | 200 Дж | |||||
| Время затягивания дуги | от 1 до 10 мс (зависит от внешних условий) | |||||
| Минимальный интервал времени между последовательными разрядами | определяется оператором, но не менее 20 с | |||||
| Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают | на разъеме TDR – 60 В; на разъеме WAVE – 120 В; на разъеме TRIG – 20 В |
|||||
| Питание | Автономное – внутренний аккумулятор 12 В , 12 A·ч | |||||
| Диапазон рабочих температур | от -20 °С до +40 °С | |||||
| Габаритные размеры | 570х350х200 мм | |||||
| Масса | не более 17 кг | |||||
