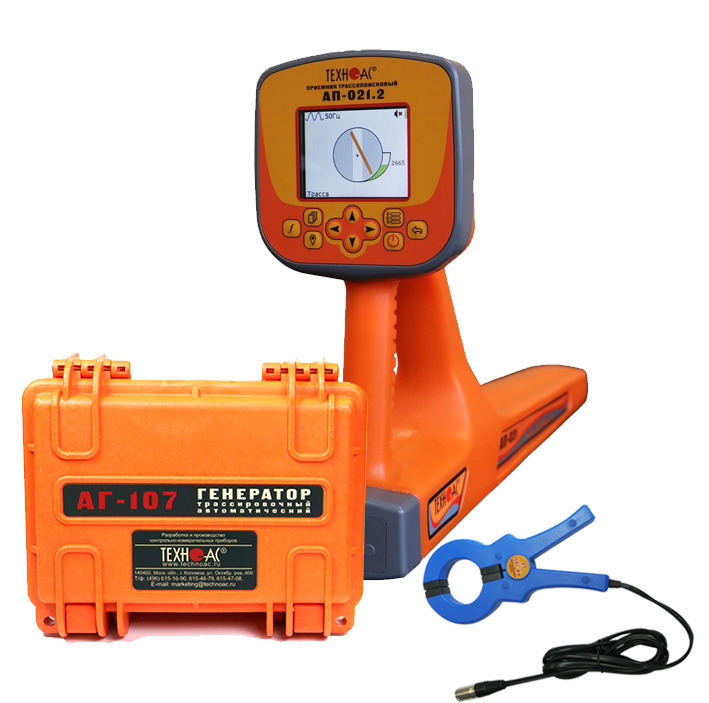

Кабелеискатель с GPS/ГЛОНАСС модулем Успех 21.2.107 — комплект из приёмника, генератора и клещей

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Частоты фильтров	100, 1024, 120, 32768, 33000, 50, 51–40000, 512, 60, 8192
  Глубина обнаружения	0.01–30
  Точность	± 5 см до 1 м, ± 5 % свыше 1 м, ±5 %
  Дальность измерений, м	5
  Мощность, Вт	30, 60
  Диапазон рабочих температур	−20…+60, −30…+60
  Время непрерывной работы	1.2, 12, 33, 5, 8
  Степень защиты оболочки	54, 65
  Дисплей	TFT 320×240, 1000 кд/м², 16 млн цветов, ручная регулировка яркости
  «Своя» частота	три редактируемые из диапазона 51–40 000 Гц
  «Сигнальный» ток	0,01 – 50,00 А
  GPS / ГЛОНАСС	встроенный модуль, автоматическое сохранение координат с привязкой к глубине, току и частоте
  Питание	4 × Li-ion 3,7 В / 3200 мА·ч (встроенный) + внешний Power Bank
  Режимы	НП — непрерывный; ПР — прерывистый; 2F — 1024 + 8192 Гц
  Максимальное выходное напряжение	60 В (НП, ПР), 48 В (2F)
  Выходной ток	≥ 5 А (512, 1024, 8192 Гц, 2F), 3 А (32768 Гц)
  Внешнее питание	10–15 В (защита при > 27 В), сеть 220 В через зарядное устройство
  Защита от перенапряжения	до 400 В при подключении к коммуникации
  «Мультиметр»	отображает ток, мощность, напряжение, сопротивление нагрузки
  Назначение	бесконтактная подача сигнала от генератора на кабель; выбор кабеля из пучка (как приёмный датчик)
  Совместимость	генераторы АГ-105, АГ-107, АГ-108
  Обнаруживаемые материалы	сталь, чугун, медь, алюминий, броня

• Описание

  Комплект из трёх приборов ТЕХНО-АС предназначен для высокоточного поиска и трассировки подземных инженерных коммуникаций — кабельных линий, металлических трубопроводов и других сетей из токопроводящих материалов. Генератор АГ-107 задаёт сигнал на коммуникацию, индукционные клещи CI-105/50 передают его бесконтактным способом, а приёмник АП-021.2 принимает сигнал, определяет местоположение и глубину залегания трассы с привязкой к координатам GPS/ГЛОНАСС.

  Приёмник АП-021.2. Цифровой трассопоисковый приёмник-моноблок с цветным LCD-экраном высокой чёткости.

  Что делает:

  • Определяет местоположение, ось и глубину залегания подземных коммуникаций от 0,01 до 30 м.
  • Измеряет сигнальный ток в коммуникации 0,01–50 А.
  • Ищет кабели под напряжением, места пересечения трубопровода и кабеля, а также места повреждения кабельных линий.
  • Сохраняет GPS/ГЛОНАСС-координаты измеренных точек с привязкой к глубине, силе сигнала и частоте для построения цифровых карт и отчётов.

  Ключевые особенности:

  • Встроенный модуль GPS/ГЛОНАСС автоматически фиксирует координаты; данные экспортируются в GIS-системы и используются в кадастровых работах.
  • Режимы отображения: «Трасса», «График», «График+», «Минимум-максимум», «Относительное расстояние до коммуникации», «2-частоты».
  • Доступны частоты 50, 512, 1024, 8192 и 32768 Гц, а также три редактируемые частоты из диапазона 51–40000 Гц. Предусмотрен ручной перебор гармоник для отстройки от помех.
  • Точность определения глубины и оси коммуникации: ±5 см при глубине до 1 м и ±5% при глубине свыше 1 м.
  • Автономная работа — до 12 часов от встроенного Li-ion аккумулятора. Предусмотрено мгновенное включение.
  • Защита IP54, диапазон эксплуатации от −30 до +60 °C.
  • ПО можно обновлять дистанционно через кабель.

  Генератор АГ-107. Трассировочный генератор для создания переменного тока в электропроводящих коммуникациях при электромагнитном методе трассопоиска.

  Что делает:

  • Задаёт сигнал испытательной частоты на кабельную линию, трубопровод или другую коммуникацию контактным способом через выходной кабель и заземление либо бесконтактно через встроенную антенну или индукционные клещи.
  • Работает на частотах 512, 1024, 8192 Гц и 33 кГц.
  • Поддерживает непрерывный, импульсный и двухчастотный режимы генерации.

  Ключевые особенности:

  • Мощность — 30 Вт в непрерывном режиме и 60 Вт в прерывистом.
  • Встроенный аккумулятор на базе LiFePO4-элементов обеспечивает до 1,2 часа работы в непрерывном режиме при 30 Вт или до 5 часов в прерывистом режиме при 60 Вт. Возможна работа от внешнего источника питания 10–25 В или сети 220 В.
  • Встроенный мультиметр отображает выходной ток, мощность, напряжение и сопротивление нагрузки.
  • Защита от перенапряжения до 400 В при подключении к коммуникации.
  • Степень защиты IP65. Встроенная передающая антенна работает на частотах 8192 Гц и 33 кГц и позволяет подавать сигнал без гальванического подключения к коммуникации.

  Клещи индукционные CI-105/50. Устройство для бесконтактной подачи сигнала от генератора АГ-107 на кабельную линию или другую электропроводящую коммуникацию.

  Что делают:

  • Передают сигнал испытательной частоты бесконтактно после подключения к генератору и обхвата кабеля. Работают в том числе с кабелями под напряжением.
  • Позволяют выбрать кабель из пучка: при использовании в качестве приёмного датчика искомый кабель определяется по максимальному уровню сигнала.

  Ключевые особенности:

  • При работе отсутствует прямой контакт с токоведущими частями.
  • Разработаны для работы с генераторами АГ-105 и АГ-107.

  Преимущества покупки комплектом.

  • Все три прибора разработаны ТЕХНО-АС для совместной работы; частоты генератора и приёмника совпадают.
  • Генератор подаёт сигнал контактным способом, через встроенную антенну или индукционные клещи.
  • Приёмник АП-021.2 с GPS/ГЛОНАСС обеспечивает координатную привязку результатов трассировки.
  • Все приборы работают от встроенных аккумуляторов.

• Применение

  • Электросети и энергетика — поиск кабельных линий, мест повреждения и пересечений.
  • Телекоммуникации — трассировка кабельных трасс.
  • ЖКХ, водоканалы и теплосети — поиск подземных трубопроводов.
  • Нефтегазовая отрасль — контроль коммуникаций.
  • Геодезия и инженерные изыскания — обследование участков перед земляными работами, построение цифровых карт коммуникаций с координатной привязкой.

• Комплектация

  • Клещи CI-105/50 + кабель AP027.02.010.
  • Для подключения к приёмнику в режиме «выбор кабеля из пучка» дополнительно требуется кабель АП027.02.020.

• Документы

  • Паспорт Успех 21.2.107
  • Руководство по эксплуатации АП-021.1/2

• Доставка

  Доставка транспортными компаниями «Деловые линии», СДЭК, «ЭНЕРГИЯ» и DPD; стоимость рассчитывается отдельно.

  Самовывоз бесплатный: Московская область, г. Коломна, ул. Октябрьской революции, д. 406. Время самовывоза: с 9:00 до 16:00.

• Гарантия

  Гарантия производителя: 24 месяца.
