Описание
| Производитель: | Россия |
| Гарантия: | 24 месяца |
Кабеледефектоискатель «Атлет ТЭК-527АНЭ» предназначен для поиска подземных трасс электрических кабелей и металлических подземных коммуникаций, а также определения глубины их залегания и поиска мест повреждений кабельных линий индукционным и акустическим методами.
Рекомендуемые области применения
- Электро- и теплоэнергетика.
- Связь и т.д.
Решаемые задачи
Кабеледефектоискатель «Атлет ТЭК-527АНЭ» универсальный комплексный, многофункциональный прибор.
В комплекте функционально объединены следующие возможности:
- Пассивный трассопоиск с электромагнитным датчиком.
- Активный трассопоиск с электромагнитным датчиком и генератором.
- Индуктивный метод поиска дефектов кабельных линий.
- Акустический метод поиска дефектов кабельных линий (с использованием генератора высоковольтных импульсов).

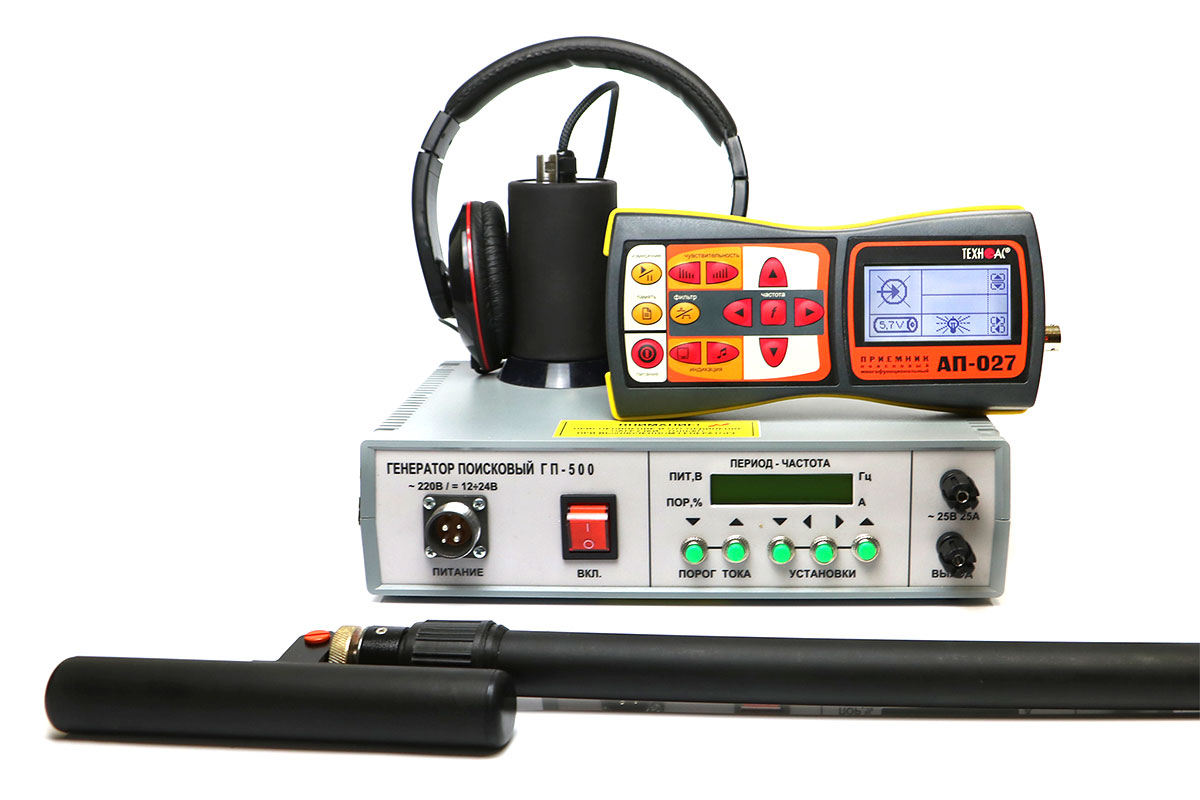

Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник «АП-027» | 1 шт. |
| 2 | Генератор «ГП-500» | 1 шт. |
| 3 | Комплект акустического датчика «АД-247» | 1 шт. |
| 4 | Датчик электромагнитный «ЭМД-247» | 1 шт. |
| 5 | Головные телефоны | 1 шт. |
| 6 | Держатель для приемника АП-027.00.010 |
1 шт. |
| 7 | Сумка для генератора «ГП-500» Чехол 53155 |
1 шт. |
| 8 | Сумка для электромагнитного датчика «ЭМД-247» Чехол 53186 |
1 шт. |
| 9 | Сумка для комплекта Чехол 53207 |
1 шт. |
| 10 | Крестовая отвертка | 1 шт. |
| 11 | Батарейки для приемника (AA) | 4 шт. |
| 12 | Кабель для подключения внешнего аккумулятора AP027.02.030 |
1 шт. |
| 13 | Руководство по эксплуатации. Паспорт | 1 шт. |
Дополнительное оборудование
- Датчик контроля качества изоляции «ДКИ-117»
- Датчик определитель дефектов коммуникаций «ДОДК-117»
- Акустический датчик малогабаритный «АДМ-227» с функцией магнитного датчика
- Накладная рамка «НР-117»
- Малогабаритный электромагнитный датчик «МЭД-127»
- Клещи индукционные «КИ-110/50»
- Клещи индукционные «КИ-110/100»
- Клещи индукционные «КИ-110/125»
- Комплект внешнего аккумулятора для приемника «АП-027»
- Комплект аккумуляторов и зарядное устройство для приемника «АП-027»
Технические характеристики

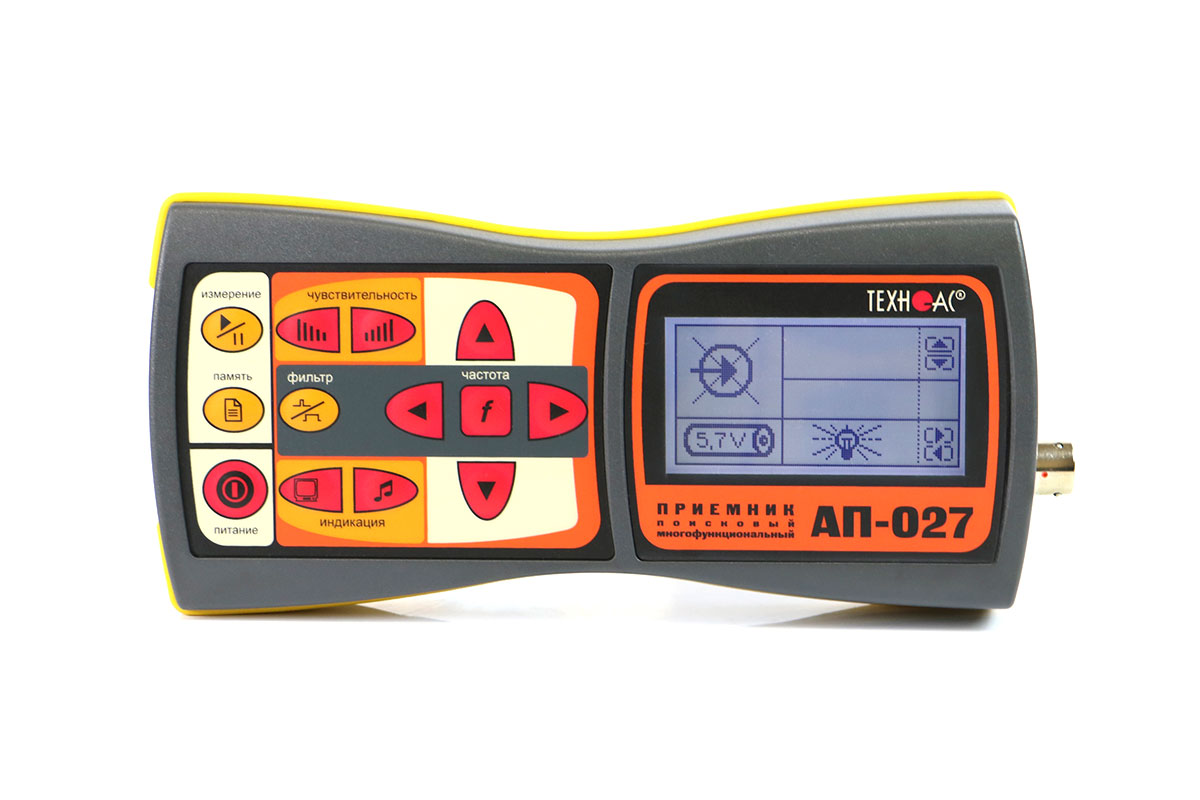

Приемник «АП-027»
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | — | |
| Встроенный излучатель — синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |

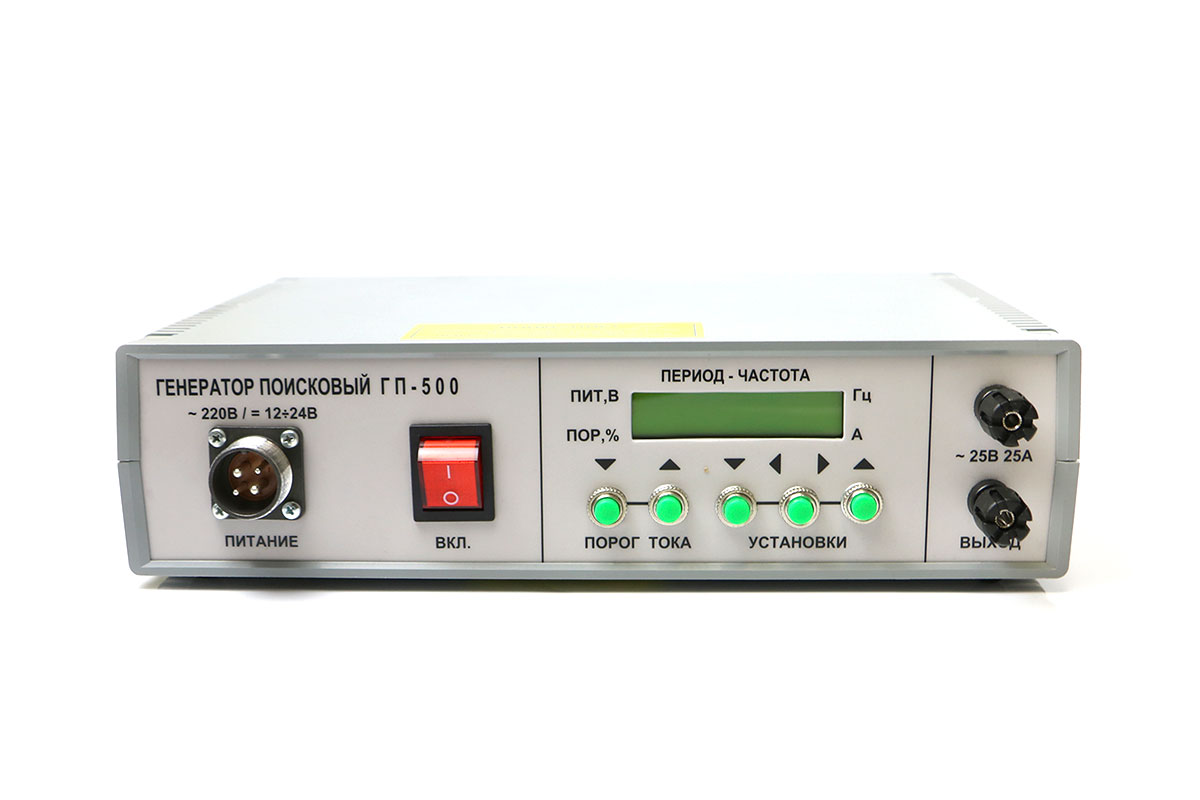

Генератор «ГП-500»
| Параметр | Значение |
|---|---|
| Питание генератора: — сеть переменного тока напряжением, В — частота сети, Гц — источник постоянного тока с уровнем пульсаций на выходе при максимальной мощности не более 10%.с напряжением, В |
220±20 50-60 от 12 до 30 |
| Действующее значение выходного напряжения генератора при питании от сети 220 В на нагрузке 10 Ом составляет, В, не менее | 25 |
| Действующее значение выходного тока генератора на частотах от 1000 при питании от сети переменного тока на омической нагрузке не более 1 Ом составляет, А, не менее | 25 |
| Уровень максимального тока в нагрузке устанавливается вручную с шагом перестройки 10% | от 0 до 100% |
| Частота первой гармоники выходного тока генератора устанавливается от 100 Гц до 10 кГц с шагом, Гц | 10 |
| Генератор работает в режиме непрерывной генерации (для получения максимальной мощности) или в режиме с модуляцией сигнала основной частоты импульсами модулирующей частоты с периодом, сек. | от 0,5 до 2,0 |
| Шаг перестройки периода модуляции составляет, сек. | 0,1 |
| Общий КПД генератора при номинальной выходной мощности при питании от сети 220 В.составляет не менее | 80% |
| Генератор сохраняет работоспособность при температуре окружающего воздуха, °С, и относительной влажности при 20 °С | от -20 до +40 90% |
| Габаритные размеры корпуса генератора, мм, не более | 80х220х300 |
| Масса генератора, кг, не более | 3 |

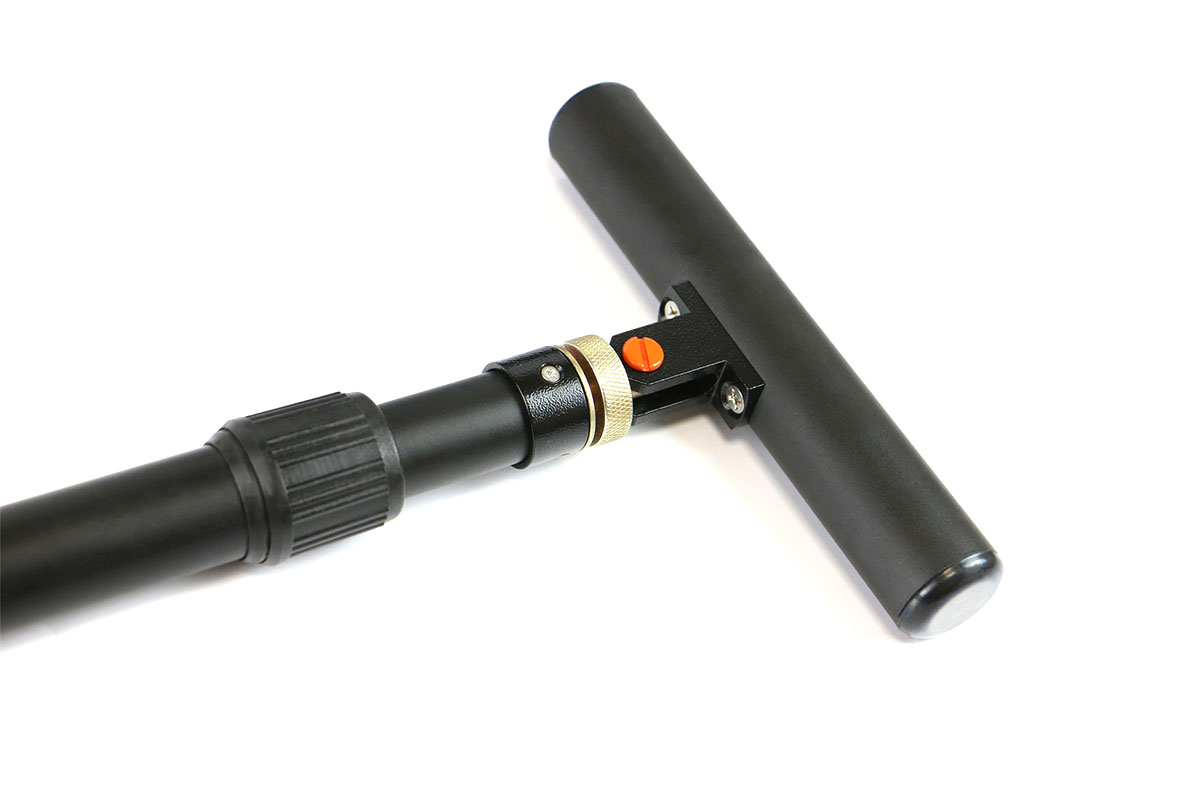

Электромагнитный датчик «ЭМД-247»
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Датчик акустический «АД-247»
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
