Описание
| Производитель: | Россия |
| Гарантия: | 24 месяца |
Комплект с максимальным по мощности генератором.
Назначение
Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, армированных оптоволоконных линий, а также определения глубины их залегания и мест повреждения. Генератор мощностью 500 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.
Рекомендуемые области применения
- Электроэнергетика
Решаемые задачи
- Поиск кабеля пассивным методом.
- Обнаружение места прохождения скрытых коммуникаций.
- Поиск мест повреждений кабеля акустическим способом.
- Поиск мест повреждений кабеля электромагнитным способом.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник «АП-027» | 1 шт. |

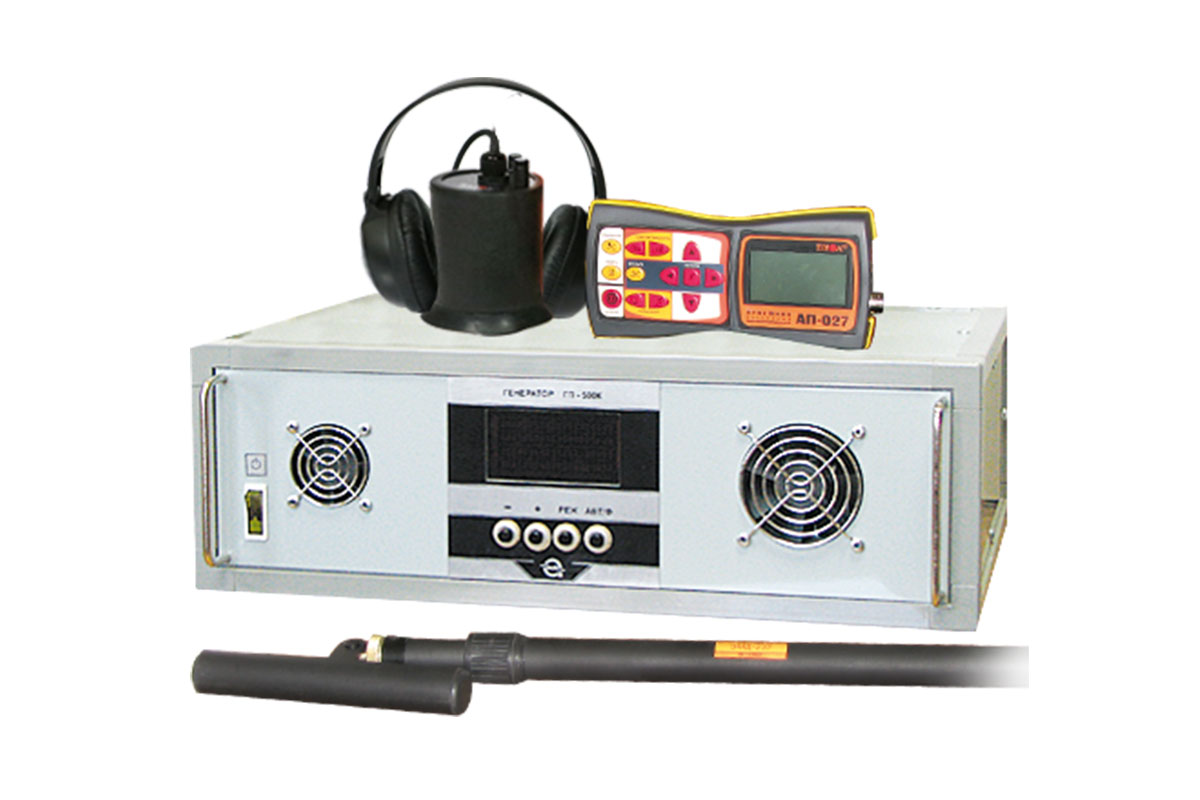

| 2 | Генератор «ГП-500К» | 1 шт. |
| 3 | Комплект акустического датчика «AD-327» | 1 шт. |
| 4 | Датчик электромагнитный «ЭМД-247» | 1 шт. |
| 5 | Головные телефоны | 1 шт. |
| 6 | Держатель для приемника АП-027.00.010 |
1 шт. |
| 7 | Сумка для генератора «ГП-500К» Чехол 53155 |
1 шт. |
| 8 | Сумка для электромагнитного датчика «ЭМД-247» Чехол 53186 |
1 шт. |
| 9 | Сумка для комплекта Чехол 53207 |
1 шт. |
| 10 | Крестовая отвертка | 1 шт. |
| 11 | Батарейки для приемника (AA) | 4 шт. |
| 12 | Кабель для подключения внешнего аккумулятора AP027.02.030 |
1 шт. |
| 13 | Руководство по эксплуатации | 2 шт. |
| 14 | Паспорт | 1 шт. |
Дополнительная комплектация
- Датчик контроля качества изоляции «ДКИ-117»
- Датчик определитель дефектов коммуникаций «ДОДК-117»
- Датчик контроля качества изоляции «ДКИ-127»
- Датчик контроля качества изоляции «ДКИ-137»
- Накладная рамка «НР-117»
- Малогабаритный электромагнитный датчик «МЭД-127»
- Комплект внешнего аккумулятора для приемника «АП-027»
- Комплект аккумуляторов и зарядное устройство для приемника «АП-027»
Технические характеристики
Приемник «АП-027»
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик AD |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | — | |
| Встроенный излучатель — синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Генератор «ГП-500»
| Параметр | Значение |
|---|---|
| Выходная мощность при работе на согласованную нагрузку, не менее, Вт | 500 |
| Частота генерации, Гц | от 100 до 3000 |
| Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт | 800 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | от 187 до 242 |
Акустический датчик «AD-327»
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 120х135 |
| Масса, не более, кг | 1,7 |
Электромагнитный датчик «ЭМД-247»
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
