Описание
| Производитель: | Россия |
| Гарантия | 18 месяцев |

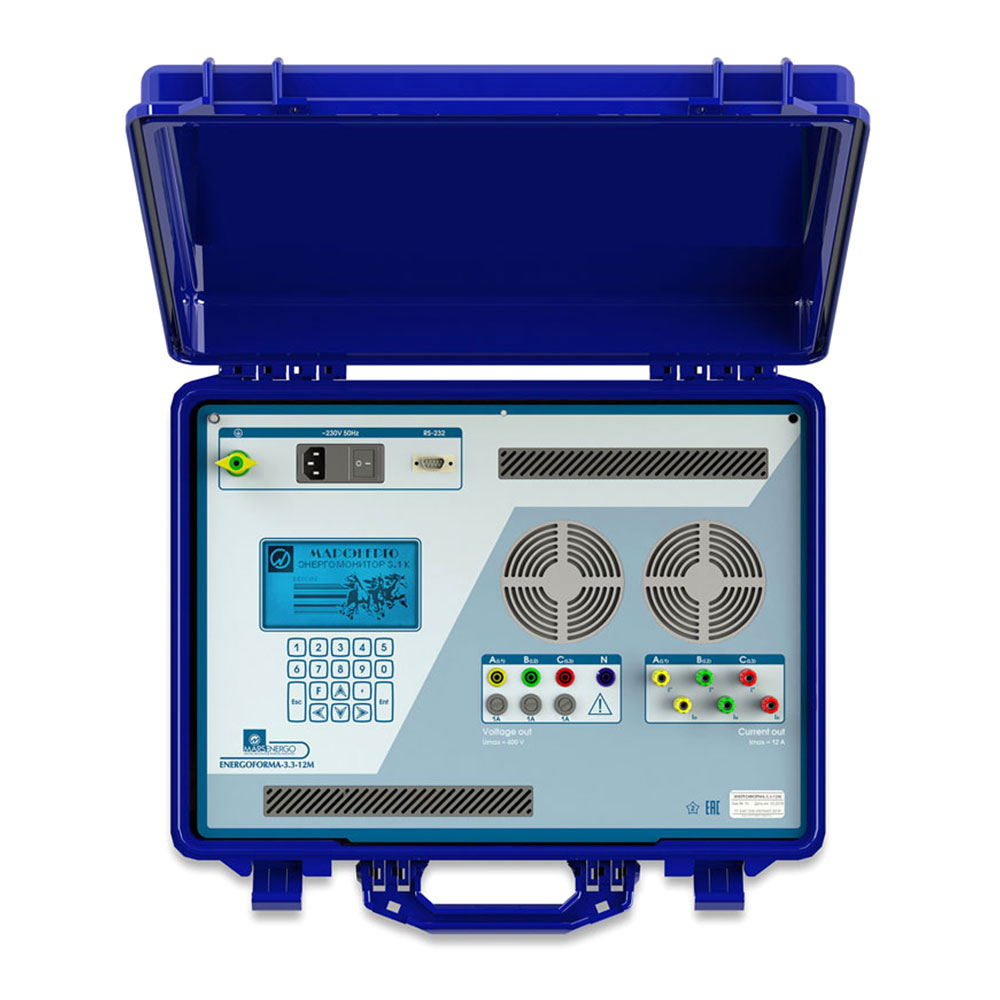

Источник переменного тока и напряжения (фиктивной мощности) осуществляет формирование трехфазной или однофазной системы токов и напряжений в соответствии с программируемой цифровой моделью сигнала.
Энергоформа 3.3-12М применяется:

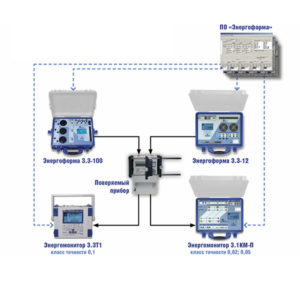

- при поверке средств измерений (СИ) активной, реактивной и полной мощности и энергии (в т.ч. электросчетчиков);
- при поверке СИ показателей качества электроэнергии (ПКЭ) в соответствии с ГОСТ 30804.4.30-2013 ГОСТ 30804.4.7-2013;
- при поверке СИ действующего значения напряжения и тока промышленной частоты.
Особенности источника Энергоформа 3.3-12М
- Гармонический состав сигнала — до 50-й гармоники и 50,5 интергармоники.
- Емкость библиотеки форм сигналов, имитирующих характерные искажения переменного тока, возникающие в электрических сетях различных групп потребителей — не менее 200 форм.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Источник переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-12М | 1 шт. |
| 2 | Кабель питания | 1 шт. |
| 3 | Инструкция по эксплуатации | 1 шт. |
| 4 | Паспорт | 1 шт. |
| 5 | Упаковка | 1 шт. |
| 6 | Кабель для связи по интерфейсу RS-232 | 1 шт. |
| 7 | Программное обеспечение «Энергоформа» (флэш-диск) | 1 шт. |
| 8 | Комплект измерительных кабелей | 1 шт. |
| 9 | Переходник USB-4RS232 | 1 шт. |
| 10 | Транспортная тара | 1 шт. |
Технические характеристики
| Параметр | Диапазон установки выходного значения по каждой фазе | Дискретность установки |
|---|---|---|
| Напряжение, В | 3…300 | 0,01 |
| Ток, А | 0,001…12 | 0,0001 |
| Частота первой гармоники, Гц | 16…450 | 0,01 |
| Фаза; фазовый угол между напряжением первой и n-й гармоники одной фазы; фазовый угол между током первой и n-й гармоники одной фазы, град | 0…360 | 0,01 |
| Гармонический состав сигнала, n | 50 | |
| Нестабильность мощности не более за минуту, % | ±0,05 | |
| Выходная мощность: — источника тока, В·А — напряжения, В·А |
60 30 |
