Описание
| Производитель: | Россия |
| Гарантия | 18 месяцев |

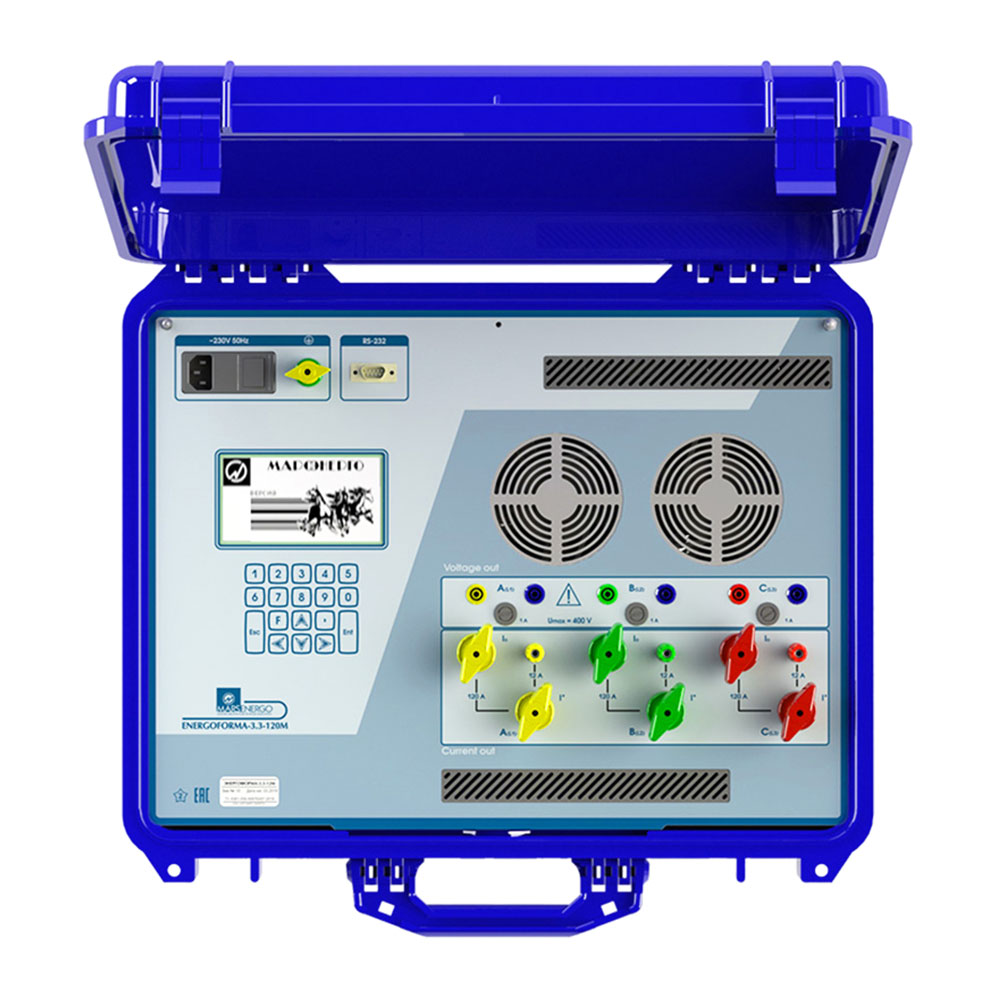

Переносной источник фиктивной мощности, переменного тока и напряжения трехфазный программируемый осуществляет формирование трехфазной или однофазной системы токов и напряжений в соответствии с программируемой цифровой моделью сигнала при поверке СИ электроэнергии.
Источник в составе установки УППУ-МЭ адаптирован для поверки интеллектуальных счетчиков электроэнергии, выпускаемых в соответствии с ФЗ № 522-ФЗ от 27.12.2018 и ПП РФ № 890 от 19.06.2020.
Применяется для комплектации переносных поверочных установок серии УППУ-МЭ совместно с эталонными приборами Энергомонитор 3.3Т1 и Энергомонитор 3.1КМ, предназначенных для поверки:
- классических и интеллектуальных счетчиков электроэнергии (1-фазных и 3-фазных) с функцией измерения ПКЭ в соответствии с ГОСТ 32144, СТО 34.01-5.1-006-2019;
- электроизмерительных приборов, в том числе бортовых с Fном = 400 Гц;
- анализаторов ПКЭ (класс А, класс S) в соответствии с ГОСТ 32144;
- измерительных преобразователей.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Источник переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-120М | 1 шт. |
| 2 | Кабель питания | 1 шт. |
| 3 | Инструкция по эксплуатации | 1 шт. |
| 4 | Паспорт | 1 шт. |
| 5 | Упаковка | 1 шт. |
| 6 | Кабель для связи по интерфейсу RS-232 | 1 шт. |
| 7 | Программное обеспечение «Энергоформа» (флэш-диск) | 1 шт. |
| 8 | Комплект измерительных кабелей | 1 шт. |
| 9 | Переходник USB-4RS232 | 1 шт. |
| 10 | Транспортная тара | 1 шт. |
Технические характеристики
| Параметр | Значение | Дискретность установки |
|---|---|---|
| Напряжение | 3…480 В | 1 мВ |
| Ток | 0.001…120 А | 0.1 мА |
| Частота первой гармоники | 40…450 Гц | 0.01 Гц |
| Значения фазовых сдвигов между токами и напряжениями для всех фаз | -179.99°…+180.00° | 0.01° |
| Нестабильность мощности, не более | 0.05% / мин | |
| Выходная мощность: источника тока, В•А напряжения, В•А |
60 30 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Потребляемая мощность по цепи переменного тока | не более 600 ВА |
| Диапазон рабочих температур | от +10 до +35°С |
| Габаритные размеры (Д×Ш×В) | 555x430x220 мм |
| Масса | не более 18 кг |
Преимущества модели Энергоформа 3.3-120М
| Характеристика | ЭНЕРГОФОРМА 3.3-100 | ЭНЕРГОФОРМА 3.3-120М |
|---|---|---|
| Генерируемый ток | до 120 А | до 120 А |
| Генерируемое напряжение фазное | до 268 В | до 480 В |
| Генерируемые гармоники | до 50-й | до 50-й |
| Выходная мощность на каждую фазу тока | — 180 В·А – при значении силы выходного тока от 11 до 120 А; — 5 В·А – при значении силы выходного тока от 0,001 А до 10,9 А |
60 ВА на всем диапазоне тока |
| Выходная мощность на каждую фазу напряжения | 10 ВА | 30 ВА |
| Частота основной гармоники | от 45 до 70 Гц | от 40 до 450 Гц |
| Габаритные размеры ДхШхВ | 546x423x250 мм | 555х430х220 мм |
| Масса | 20 кг | 18 кг |
