Описание

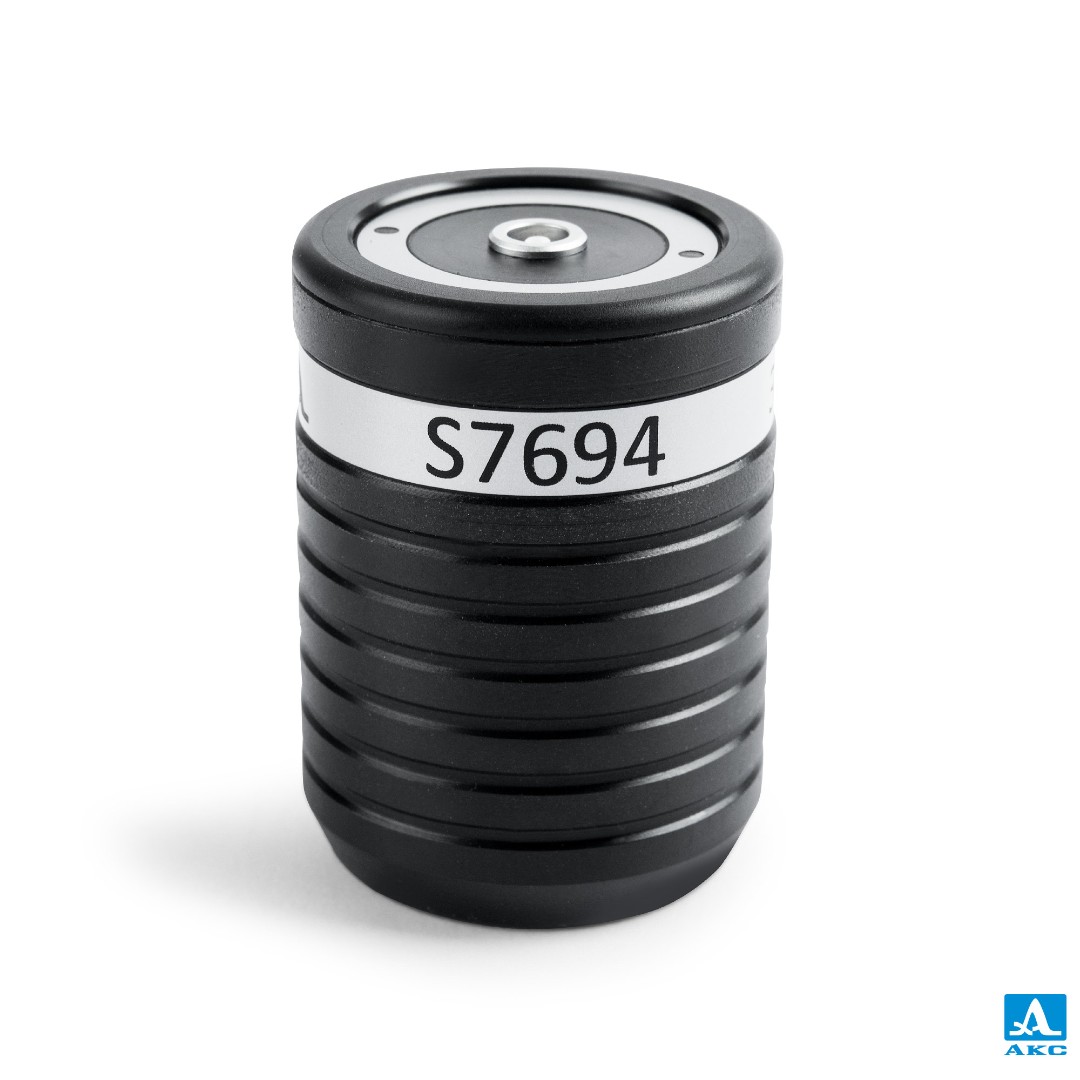

Конструкция электромагнитно-акустических преобразователей серии S76 содержит более мощные постоянные магниты, по сравнению с ЭМАП серии S73, позволяющие проводить измерение стальных объектов через зазор до 5 мм, что дает возможность выполнять толщинометрию металла через нанесенное изоляционные или лакокрасочные покрытия без зачистки. ЭМАП S7694 3.0A0R20X12ES применяется на объектах с высокой анизотропией материала, где преобразователь с радиальной поляризацией может иметь увеличенную погрешность определения толщины.
Технические характеристики
| Область применения |
толщинометрия алюминия и стали с высокой анизотропией |
| Тип |
линейная поляризация, спаренные постоянные неодимовые магниты с увеличенной мощностью |
| Тип волн |
поперечные |
| Номинальная частота |
3 МГц |
| Размер акустической апертуры |
18 х 12 мм |
| Максимальное импульсное напряжение возбуждения |
600 В |
| Сопротивление сигнального индуктора постоянному току |
7 ± 2 Ом |
| Тип разъема |
LEMO ERN.00.250 |
| Диапазон рабочих температур |
от -30 до + 60°С |
| Габариты корпуса |
40 x 56 мм |
| Масса |
215 г |
