Описание
| Производитель: | Россия |
| Номер в реестре СИ: | 75355-19 |

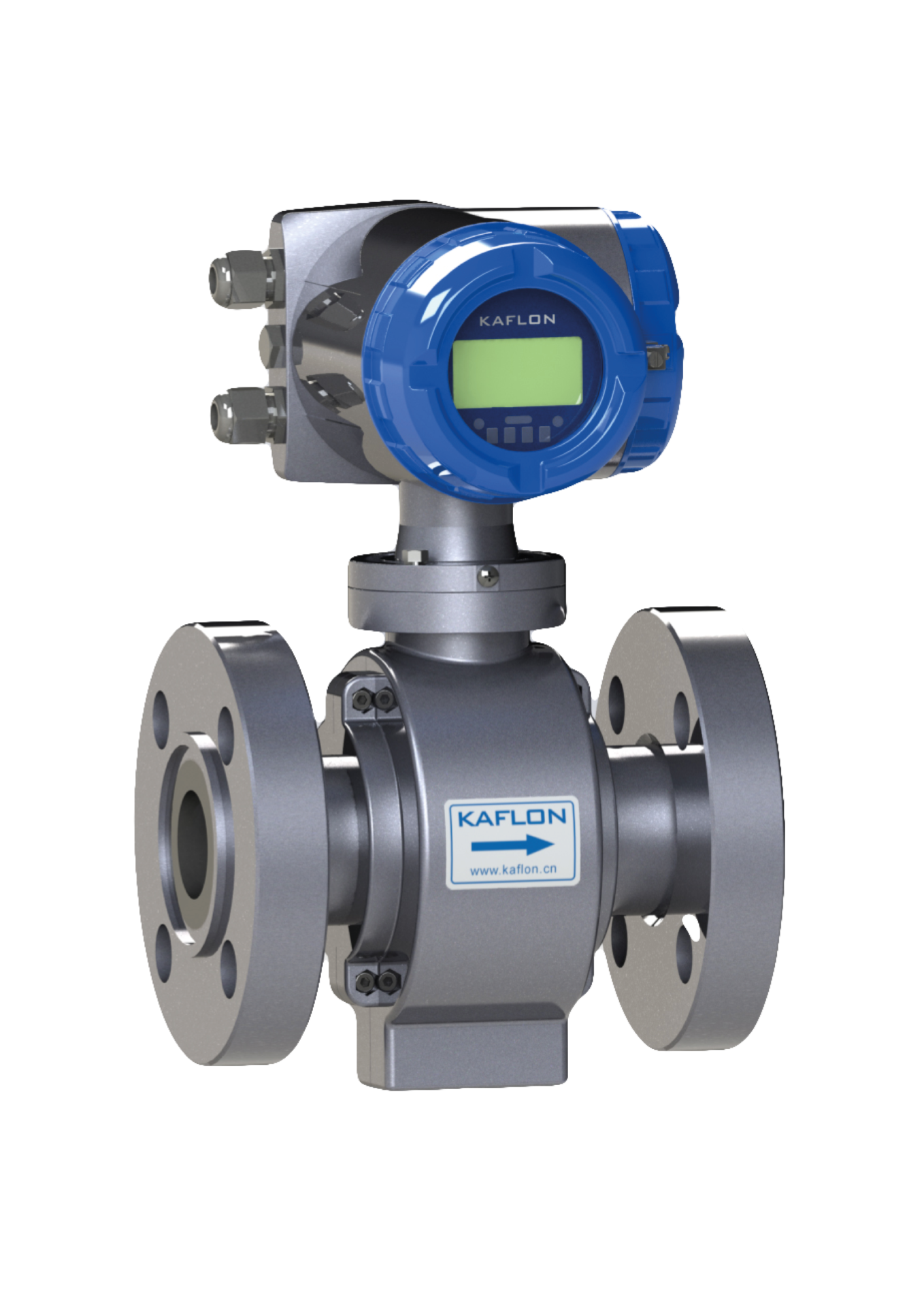

Расходомеры KFL-DC MAG 5000 являются самым доступным решением для трубопроводов с экстремально высоким давлением до 42 Мпа. Чаще всего они применяются на нефтяных месторождениях для для систем поддержания пластового давления (ППД) и устанавливаются в узлах водораспределительного блока. Такие универсальные приборы используются для измерения объема воды, закачиваемой в нагнетательные скважины систем ППД на нефтяных месторождениях.
Данная модификация расходомера специально разработана для надежного измерения среды в условиях высокого давления и наличия механических включений. Также их используют на магистральных трубопроводах и в некоторых технологических процессах.
Продуманная конструкция измерительного участка позволяет решить любую задачу. В зависимости от типа и состава контролируемой жидкости может быть подобран подходящий материал электродов и состав внутреннего покрытия. Тип соединения: резьба или фланцы. По желанию заказчика может быть изготовлен измерительный участок нестандартного размера и диаметра. Возможно исполнение из нержавеющей стали. Приборы имеют высокий уровень вибрационной защиты.
Расходомеры MAG 5000 успешно используются в составе автоматических систем управления и контроля, для локальных схем автоматизации. Для всех моделей предлагается расширенный набор аналоговых и цифровых портов: 4…20 мА, импульсный, аварийный сигнал, коммуникация по RS-485 и Modbus (HART).
Комплектация
Базовая комплектация расходомера KFL-DC MAG 5000 включает в себя оптимально сбалансированный набор опций и подходит для решения большинства задач измерения расхода воды и любых других жидкостей.
Технические характеристики
|
Диаметр номинальный, мм |
DN10…DN200 |
|
Материал корпуса |
Нержавеющая сталь |
|
Материал электродов |
Нержавеющая сталь AISI 316L Титановый сплав Монель (никелевый сплав) Танталовый сплав Платиново-иридиевый сплав |
|
Внутреннее покрытие (футеровка) |
Хлоропреновый каучук (65-500мм) Фторопласт PTFE (10-500мм) Полиуретан (10-500мм) |
|
Диапазон измерения, м3/ч |
0,14…14 (скорость 0,5 м/с) |
|
Диапазон измерения, м3/ч |
2,8…283 (скорость 10 м/с) |
|
Температура рабочей среды, °C |
-25…+180 |
|
Температура окружающей среды, °C |
-10…+50 |
|
Влажность относительная, % |
≤ 75 |
|
Давление рабочей среды, бар |
DN10-50 (6.4-42MPa) DN65-200 (6.4-25MPa) DN200-500 (2.5-4.0MPa) |
|
Погрешность, % |
±0,5 |
|
Электропроводность, мкСм/см |
От 5 и более |
|
Класс защиты |
IP65 (Моноблок или выносной) IP67 (Моноблок ) IP68 (Выносной преобразователь) |
|
Напряжение, В |
85-240/АС 20…36/DC |
|
Автономное питание |
Литиевая батарея |
|
Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
|
Токовый сигнал вых., мА |
4…20 (HART) |
|
Цифровой выход |
RS485 (MODBUS, PROFIBUS) |
|
Длинна кабеля |
В базе — 5м Максимум — 100м (выносной тип) |
