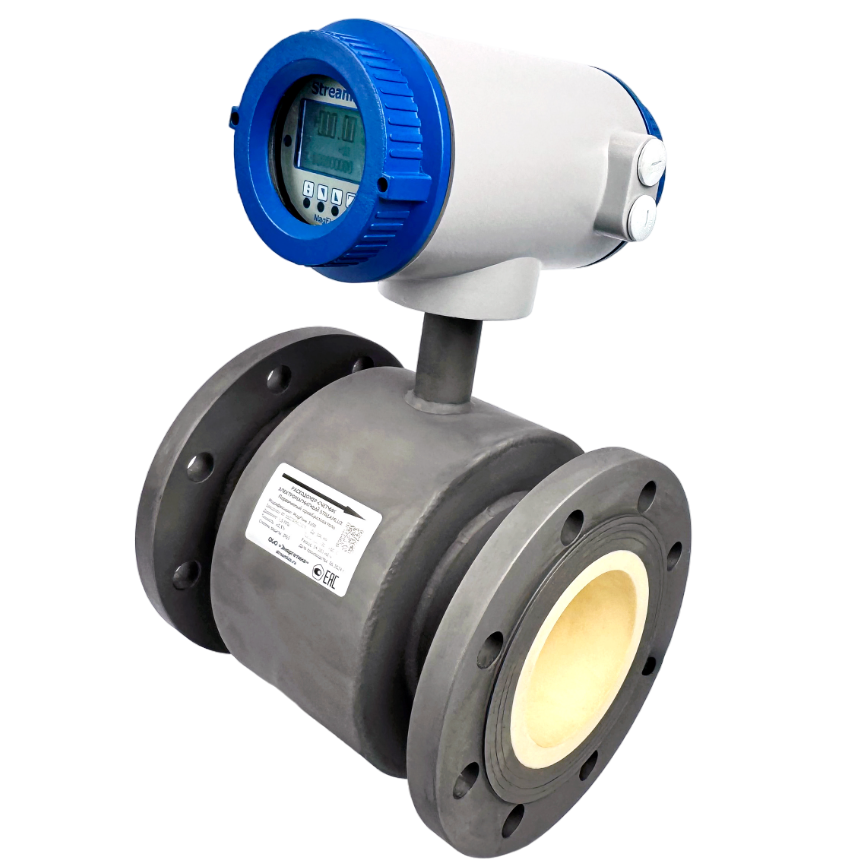

Электромагнитный расходомер с керамической футеровкой MagFlow 3100

В наличии

Описание
Производитель: Россия

Номер в реестре СИ: 92963-24

Электромагнитный расходомер с керамической футеровкой Streamlux MagFlow 3100 применяется для измерения расхода высоко абразивных или агрессивных жидкостей, а также для точного объемного дозирования добавок.

Благодаря покрытию из высокотехнологичного керамического материала счетчики устойчивы к истиранию, воздействию химических веществ, нечувствительны к изменению температуры и не подвержены коррозии.

Наиболее широкое применение нашли на предприятиях горнодобывающей промышленности (обогатительных комбинатах). Работают с исключительной долговременной стабильностью и точностью (погрешность до 0,25%), даже при измерениях в условиях сильного шума, создаваемого пульпой.

Наиболее часто измеряемые жидкости:
- Пульпы
- Шламы
- Кислоты и щелочи
- ЖОУ
- Химикаты
- Суспензии
- Пасты
- Сточные воды
Кроме классического фланцевого исполнения имеет модификацию с соединениями типа "сэндвич”, которое позволяет монтировать расходомер в стесненных условиях помещений узлов учета.

В базовой конфигурации расходомер поставляется с токовым и импульсным выходами, аварийным сигналом, опционально дополняется цифровым выходом RS-485 и Modbus, что позволяет подключать его в любую систему диспетчеризации.

Принцип работы

Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.

Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.

На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
Комплектация

Базовая комплектация электромагнитного расходомера с керамической футеровкой включает в себя оптимально сбалансированный набор опций и подходит для решения большинства задач измерения расхода пульп, шламов и других жидкостей.

Технические характеристики

Диаметр номинальный	DN15…DN600 мм
Материал корпуса	Сталь Нержавеющая сталь
Материал электродов	Керамика
Внутреннее покрытие (футеровка)	Керамика
Минимальный расход	0,03 м3/ч
Присоединение	Фланцы Сэндвич
Температура рабочей среды	-65…+120°C
Температура окружающей среды	-25…+55°C
Влажность относительная	≤ 90°C
Давление рабочей среды	до 4 МПа
Погрешность	±0,25%
Электропроводность	От 5 мкСм/см и более
Класс защиты	IP65 (Моноблок или выносной) IP67 (Моноблок ) IP68 (Выносной преобразователь)
Питание	Переменное 85-265В Постоянное 18…36В
Импульсный сигнал выход	0,001…100 л/имп 1…1000 м3/ч
Токовый сигнал выход	4…20 мА (HART)
Цифровой выход	RS-485 (MODBUS)
Архив (опция)	Ежечасно Ежедневно Ежемесячно
Облачный сервис (опция)	Бесплатное ПО Доступ к показателям расхода из любой точки мира
Длинна кабеля (выносной преобразователь)	В базе - 10м Максимум - 200м

Диапазон расхода в зависимости от скорости потока и диаметра условного прохода

Диапазон расхода (м3/ч)
DN, мм	Qmin при V=0,05 м/с	Qn1 при V=0,2 м/с	Qn2 при V=0,5 м/с	Qn3 при V=10 м/с
15	0,032	0,127	0,318	6,4
20	0,057	0,226	0,565	11,3
25	0,088	0,353	0,884	17,7
32	0,145	0,579	1,448	29,0
40	0,226	0,905	2,262	45,2
50	0,353	1,414	3,534	70,7
65	0,597	2,389	5,973	119,5
80	0,905	3,619	9,048	181,0
100	1,414	5,655	14,137	282,7
125	2,209	8,836	22,089	441,8
150	3,181	12,723	31,809	636,2
200	5,655	22,619	56,549	1130,0
250	8,836	35,343	88,357	1767,1
300	12,723	50,894	127,235	2544,7
350	17,318	69,272	173,180	3463,6
400	22,619	90,478	226,195	4523,9
450	28,628	114,511	286,278	5725,6
500	35,343	141,372	353,429	7068,6
600	50,894	203,575	508,938	10178,8
