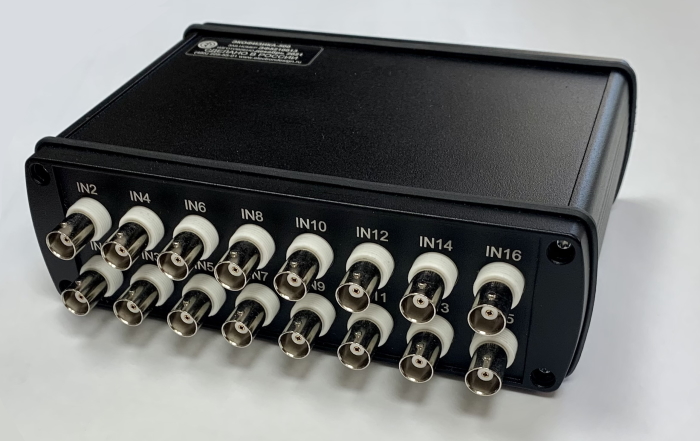

Экофизика-500. Многоканальная система измерения и анализа виброакустических и электрических величин

Описание

Система ЭКОФИЗИКА-500 предназначена для измерения напряжения, частоты и спектральных характеристик сигналов с выхода преобразователей акустических и электрических величин.

Экофизика-500 — это многофункциональная современная платформа для построения сложных измерительных комплексов.

Развитое программное обеспечение позволяет в полной мере использовать мощный аппаратный потенциал системы в задачах, требующих применения сложных вычислительных алгоритмов.

Экофизика-500 — это не просто очередной многоканальный фронтенд, предназначенный для передачи сырых данных в компьютер; это самостоятельное измерительное устройство, способное производить вычисления огромного количества величин в реальном масштабе времени, хранить их в собственной памяти и (или) выдавать в канал телеметрии.

Прибор может быть использован, в том числе, и в автономном режиме, как регистратор данных, что очень важно при испытаниях сложной техники, ограничивающих присутствие оператора.

Экофизика-500 имеет утвержденный тип средства измерений

Функциональные возможности

• Беспроводная сеть общего времени с возможностью синхронизации измерительных блоков
• Индивидуальная конфигурация входных каналов (конденсаторные микрофоны, ICP/IEPE, прямой и дифференциальные входы по напряжению, мостовые усилители…)
• Цифровые порты коммутации внешних устройств (генераторов, цифровых преобразователей, дополнительных средств измерений)
• Регистрация временных форм сигналов (частота дискретизации до 256 кГц на канал) в энергонезависимую память
• Частотный анализ сигналов в реальном времени (1/1, 1/3, 1/6, 1/12, 1/24-октавный, БПФ)
• Встроенная картотека датчиков с индивидуальными данными калибровки.
• Телеметрия сигналов и спектров в реальном времени на внешнее устройство (Ethernet, USB)
• Работа в автономном режиме и (или) под управлением внешнего устройства

Применения

• Исследование волновых процессов распространения звука в различных средах
• Многоканальные измерения в акустических камерах
• Измерение вибрации зданий и сооружений, мониторинг строительных конструкций
• Регистрация и анализ ударных и импульсных процессов
• Локализация источников звука
• Микрофонные решетки

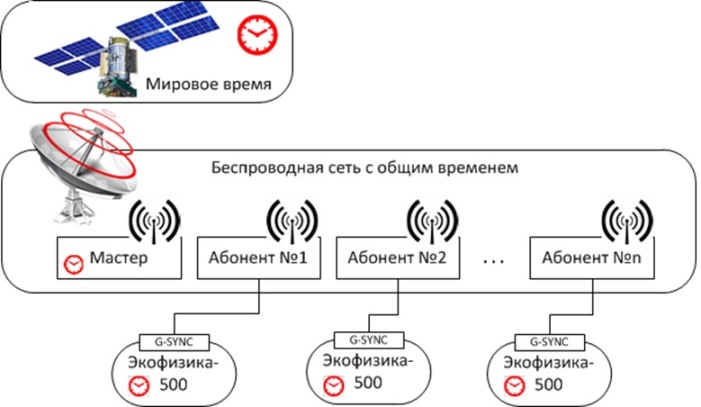

Порт G-Sync позволяет подключить измерительный блок Экофизика-500 к беспроводной сети общего времени. Эта сеть состоит из головного Мастер-блока и абонентов (от 1 до 32), которые получают от Мастера сигналы общего времени.

При наличии связи со спутниками GPS/Глонасс Мастер-блок может ретранслировать в качестве общего времени сигналы всемирного времени. При отсутствии такой связи общее время задается по встроенным часам Мастера.

Измерительные модули Экофизика-500 подключаются к абонентам сети общего времени по кабелю через порт G-Sync и получают стробы и отметки времени. Благодаря этому результаты измерений, полученные разными измерительными модулями, могут быть синхронизованы по времени с помощью математической обработки на  компьютере.

Технические характеристики

Входные модули

Микрофонный модуль (MIC)

• Входной разъем: Lemo-7 pin (Switchcraft 5 pin TB-5M –- по заказу ).
• Питание первичных преобразователей: +/-18В (биполярное), ток до 10 мА.
• Напряжение поляризации микрофона: 0 В, 200В.
• Частотный диапазон: 0,5 – 109000 Гц.
• Диапазон входных напряжений: +/- 15 Впик.

Модуль прямого входа по напряжению (DIR)

• Разъем: BNC.
• Частотный диапазон: 0 –20500 Гц.
• Диапазон входных напряжений: +/- 10 В (пик).

Модуль дифференциального входа по напряжению (DIFF)

• Разъем: 2хBNC.
• Частотный диапазон: 0 –20500 Гц.
• Диапазон входных напряжений: +/- 10 В (пик).

Модуль входа преобразователей со встроенной электроникой IEPE /ICP

• Разъем BNC.
• Питание: 5 мА .
• Входное напряжение: ±5 Впик .
• Частотный диапазон: 0,4-20000 Гц.

Цифровые порты:

• USB2.0 Type B
• LAN (Ethernet-PoE) – для подключения к ПК через локальную сеть
• DIN-MASTER – 2 шт.  – для подключения внешних цифровых устройств (генератор сигналов, цифровые микрофоны и другие дополнительные измерительные устройства)
• SYNC – порт глобальной синхронизации измерительных модулей (поддерживается синхронизация с системами глобальной навигации / GPS) (ИБ Экофизика-500-Х, -500-Х-FE)
• SI/SO– 2хBNC – две гальванически развязанные пары логических входов/выходов для приема и выдачи дискретных сигналов постоянного напряжения; за логическую единицу принимается уровень напряжения 3,3 В

Память: энергонезависимая, 16 Гбайт.

Частоты дискретизации для  входных аналоговых каналов:

Полосы пропускания, соответствующие полосам октавных, 1/3-, 1/6-, 1/12- и 1/24-октавных фильтров по ГОСТ Р 8.714, МЭК 61260-1 с номинальными среднегеометрическими частотами:

Пределы погрешности измерения (без учета первичного преобразователя)

Диапазон измерения частоты:

• 1 Гц … 0,49Fs, где Fs — частота дискретизации

Пределы погрешности измерения частоты f:

•  при f≤10 Гц: ±(3,5·10-2f+0,012Гц)
• при f>10 Гц: ±(0,5·10-2f+0,012Гц)

Питание прибора

• От внешнего источника 11-14 В DC
• Через интерфейс PoE (24 В, 48 В)

Масса прибора в собранном виде (не более): 0,95 кг.
