Описание
| Производитель: | Россия |
| Номер реестра СИ: | 29316-10 |
| Гарантия | 18 месяцев |

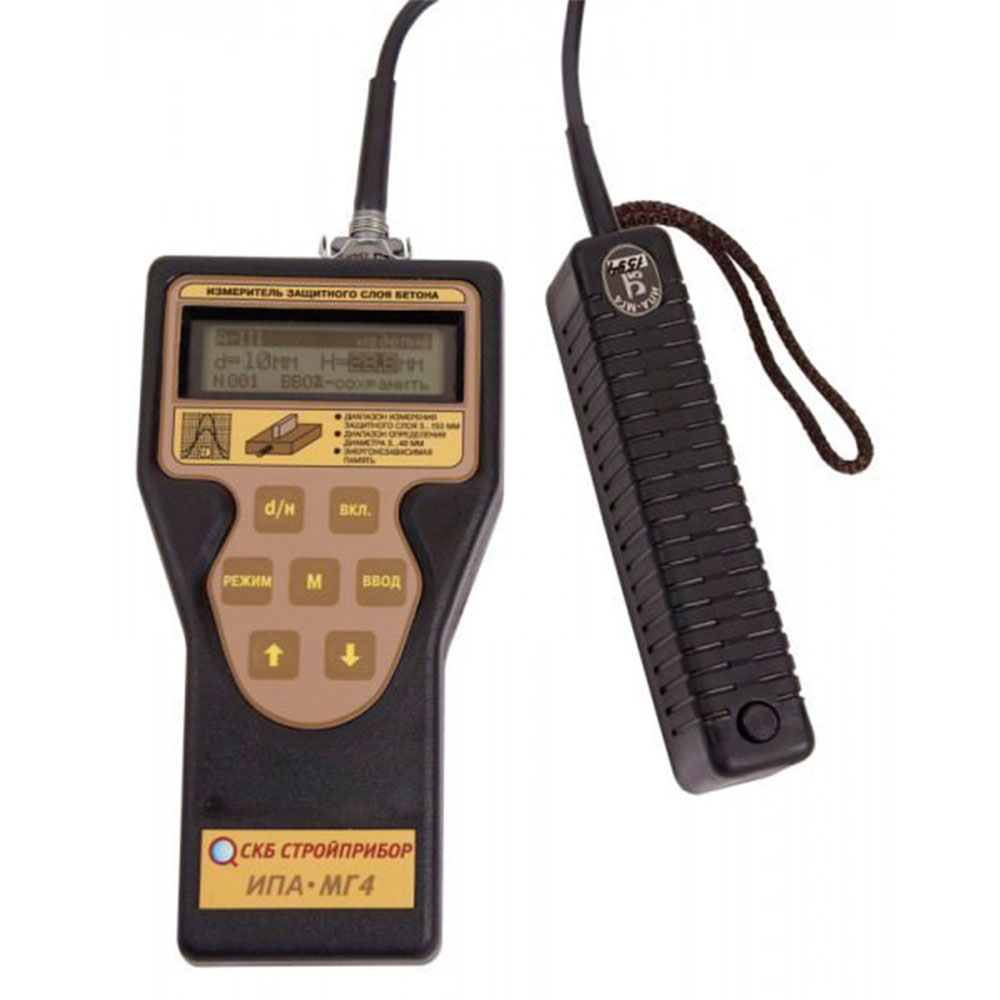

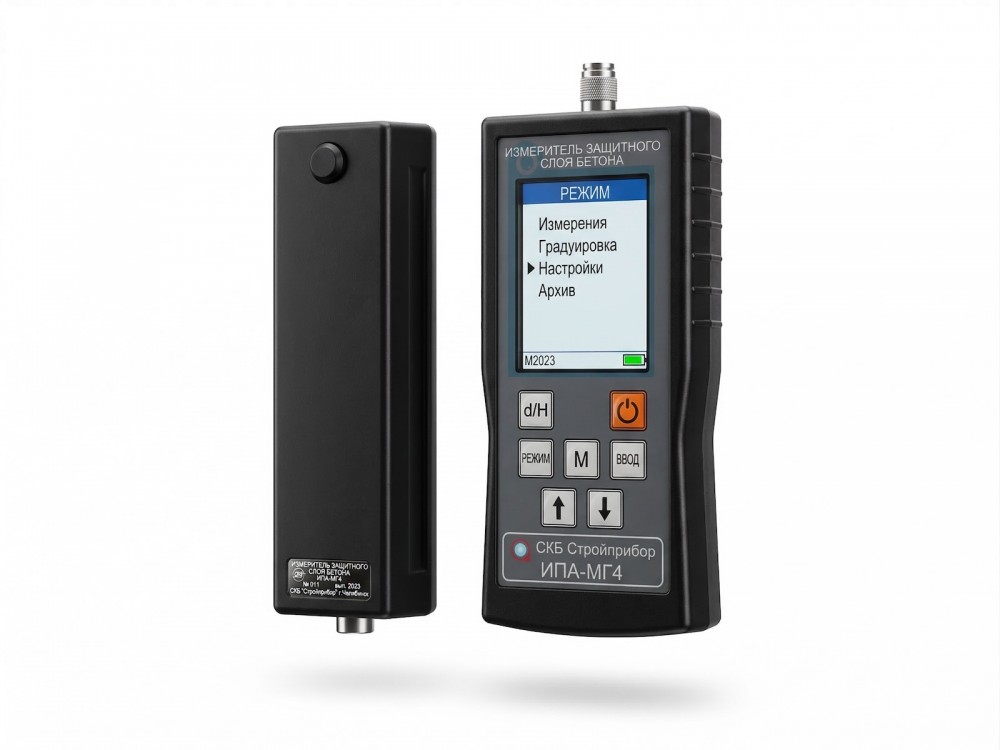

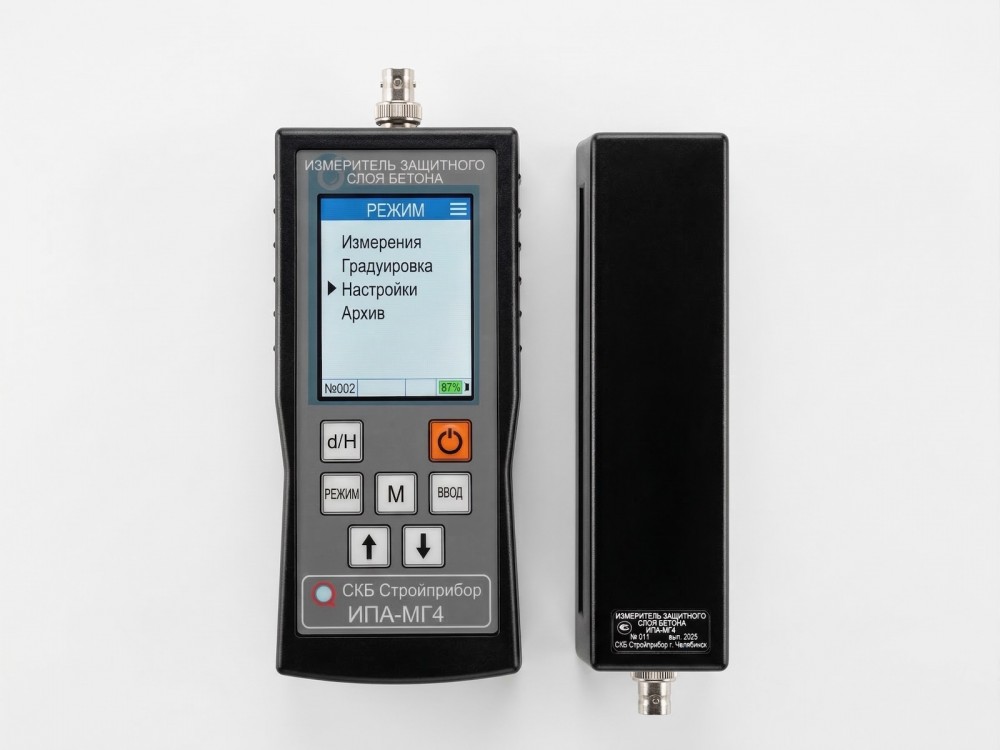

Прибор ИПА-МГ4.01 используется для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в ж/б продукции магнитным методом по ГОСТу 22904.
Согласно данному ГОСТу толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами ж/б изделия.
Область применения ИПА-МГ4.01
Сфера использования данного оборудования — определение параметров армирования ж/б изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.
Особенности ИПА-МГ4.01
Прибор использует 3 основных режима работы:
- Определение оси арматурного стержня;
- Определение защитного слоя при известном диаметре
- Определение диаметра арматурного стержня при известном защитном слое.
Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.
Прибор имеет три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
Кроме того, прибор ИПА-МГ4.01 снабжен режимом определения параметров армирования при отсутствии данных о диаметре арматуры и защитном слое бетона, имеет функции уточнения базовых градуировочных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, обладает режимом передачи на ПК, часы реального времени и экран с подсветкой.

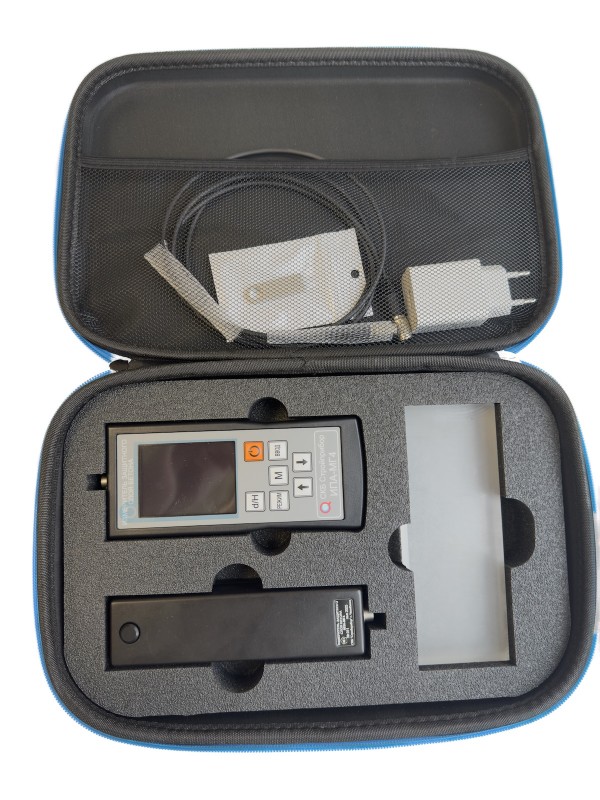

Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 шт. |
| 2 | Преобразователь | 1 шт. |
| 3 | Упаковочный кейс (сумка) | 1 шт. |
| 4 | Ремень | 1 шт. |
| 5 | Контрольный образец | 1 шт. |
| 6 | Руководство по эксплуатации | 1 шт. |
| 7 | Кабель связи с ПК, CD с программным обеспечением | 1 шт. |
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Контролируемые диаметры арматуры, мм | 3…40 | |
| Диапазон измерения толщины защитного слоя бетона, мм: | ||
| — при диаметре стержней арматуры 3 … 5 мм | 3…70 | |
| — при диаметре стержней арматуры 6 … 10 мм | 3…90 | |
| — при диаметре стержней арматуры 14 … 20 мм | 5…120 | |
| — при диаметре стержней арматуры 22 … 40 мм | 5…140 | |
| Диапазон определения расположения арматурных стержней, мм | 3…140 | |
| Погрешность измерения толщины защитного слоя бетона hзс, не более, мм | ∆h =±(0,05 hзс + 0,5 мм) | |
| Погрешность определения оси арматурного стержня (для всех диаметров), не более, мм | ± 10 | |
| Объем памяти результатов измерений | 999 | |
| Количество групп индивидуальных градуировочных зависимостей | 9 | |
| Габаритные размеры, мм: | ||
| — блока электронного | 175х90х30 | |
| — преобразователя | 160х33х40 | |
| Масса с преобразователем, не более, кг | 0,72 | |
