Описание
| Производитель: | Россия |
| Номер реестра СИ: | 77107-19 |
| Гарантия | 18 месяцев |
Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.
С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.
Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).
Особенности ПОС-100МГ4.У
- Устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.
- С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.
- Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).
- Приборы оснащены энергонезависимой памятью 200 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК.
- Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения.
- Индикация цифровая в кН и МПа.
Существуют пять модификаций
-
ПОС-60МГ4.СКОЛ — комплектуется сменными опорными элементами: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.
- ПОС-60МГ4.О — снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.
- ПОС-60МГ4.ОД — дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.
- ПОС-60МГ4.П — снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).

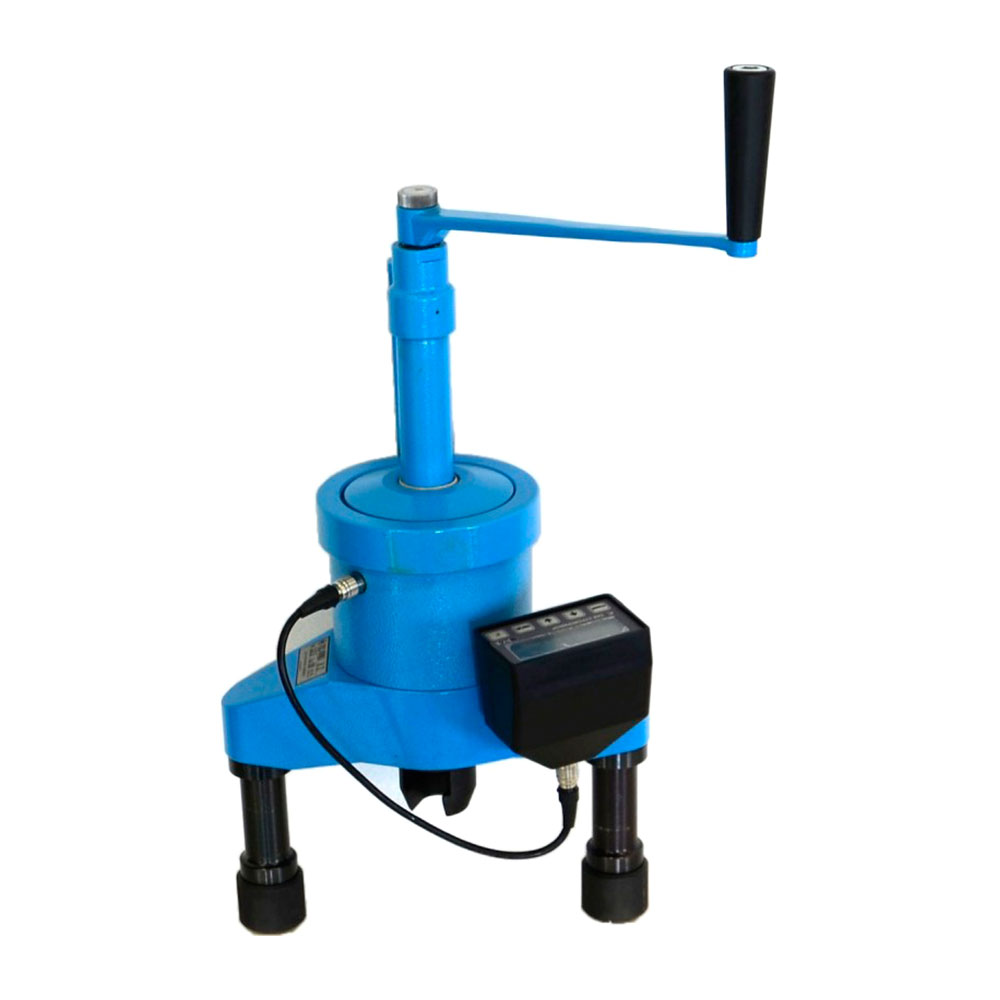

- ПОС-100МГ4.У — имеет усиленные опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.
Приборы могут выпускаться в исполнении на двухопорной либо трехопорной плите.
Приборы оснащены энергонезависимой памятью 999 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Силовозбудитель с анкерами | 1 шт. |
| 2 | Электронный блок | 1 шт. |
| 3 | Бур | 2 шт. |
| 4 | Шлямбур | 1 шт. |
| 5 | Ремень | 1 шт. |
| 6 | Упаковочный кейс | 1 шт. |
| 7 | Руководство по эксплуатации | 1 шт. |
| 8 | Соеденительный кабель | 1 шт. |
| 9 | Кабель связи с ПК | 1 шт. |
| 10 | СD с программным обеспечением | 1 шт. |
Технические характеристики
| Параметр | Значение | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Диапазон измерения прочности, МПа | 7…170 | ||||||||
| Диапазон измерения силы, кН | 7…100 | ||||||||
| Пределы допускаемой основной относительной погрешности измерения силы, %, не более | ± 2 | ||||||||
| Тип анкерного устройства | Тип II (Ø16х35 мм и Ø24х48 мм) | ||||||||
| Габаритные размеры, мм, не более (В×Д×Ш): | |||||||||
| — силовозбудителя с электронным блоком | 490х280х230 | ||||||||
| — силовозбудителя на раме «Скол» | — | ||||||||
| Габаритные размеры в упаковке, мм: | |||||||||
| — силовозбудителя с электронным блоком | 690х250х220 | ||||||||
| — рамы «Скол» (второе место для транс. комп.) | — | ||||||||
| Масса прибора, кг, не более5,3 | 7,8 | ||||||||
| Масса рамы «Скол», кг, не более | — | ||||||||
| Масса в упаковке, кг | |||||||||
| — силовозбудителя и электронного блока | 12,7 | ||||||||
| — рамы «Скол» (второе место для транс. комп.) | — | ||||||||
| Условия эксплуатации: | |||||||||
| — температура окружающего воздуха,ºС | от −20 до +50 | ||||||||
| — относительная влажность воздуха, %, не более | 95 | ||||||||
| Средняя наработка на отказ, ч, не менее | 5000 | ||||||||
| Средний срок службы, лет | 10 | ||||||||
