Описание

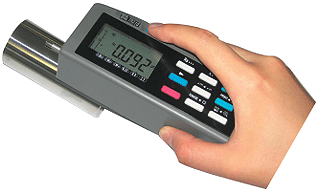

Измеритель шероховатости поверхностей TR210 – упрощенная модификация профилометра TR 200, используется для проведения измерений шероховатости по четырем параметрам. Отличается простотой и повышенной комфортностью в эксплуатации и обслуживании. В комплект поставки, с измерителем TR 210, дополнительно включен датчик, применяемый для тестирования пазов/каналов и отверстий. Измеритель шероховатости TR 210 полностью соответствует международному стандарту ISO.
Тип оборудования: профилемер, измеритель шероховатости, проилометр
Метод контроля: контроль шероховатости поверхностей
Страна производитель: КНР, TIME GROUP Inc.
Отличительные особенности профилемера TR210:
- Удобное в работе программное меню управления прибором
- Большой диапазон измерений профиломером TR 210, подходящий для большинства материалов
- Большой и четкий ЖКИ
- Измеритель шероховатости TR210 производит измерения по 4 различным шкалам
- Дополнительно профилометр TR210 комплектуется различными датчиками для контроля в труднодоступных местах, каналах, отверстиях, шпоночных пазах и т.д.
- Передача данных через RS232 на принтер ТА220S или ПК
- Профилометр TR 210 соответствует требованиям стандартов ISO / DIN / JIS / ANSI (выбирается в программном меню).
Технические характеристики
Технические характеристики измерителя TR210:
|
Параметры шероховатости |
Ra, Rz, Ry, Rq |
|
Профили |
R |
|
Размерность |
метрическая, британская |
|
Дискретность |
0.001 мкм |
|
Экран |
матричный ЖКИ 128 x 64 , подсвечиваемый,50 x 30 мм |
|
Отображение результатов |
отображение параметров шероховатости и профилей поверхности, печать , настройка яркости ЖКИ, автовыкл. после 5 минут перерыва в работе с автосохранением, калибровка |
|
Вывод результатов |
порт RS 232(принтер TA220S; ПК) |
|
Диапазон значений |
Rz: 0.02 … 160 мкм Ra: 0.025 … 12.5 мкм |
|
Отсечки |
0,25 мм/ 0.8 мм/ 2,5 мм |
|
Длина трассы |
отсечка 1 – 5 (по выбору) |
|
Фильтр |
резистивно-емкостный, фазовая коррекция – резистивно-емкостный, Гауссов, D-P |
|
Датчик |
стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм |
|
Мин. диаметр отверстия/макс. глубина |
6.0 мм, глубина 15 мм (датчик TS100) |
|
Электропитание |
перезаряжаемый LI-Ion АКБ |
|
ЗУ |
220В/ 110В, 50 Гц, (2.5 часа зарядка АКБ) |
|
Рабочаая температура |
5 … 40 Со |
|
ОВ |
< 80% |
|
Температура хранения |
– 25 … 60 Со |
|
Точность |
класс 3 |
|
Габариты |
140 x 52 x 48 мм |
|
Масса TR210 |
440 г |
Гарантия на измеритель шероховатости TR210: 12 месяцев (1 год)
Комплект поставки измеритель шероховатости TR210:
- Блок измерителя шероховатости TR210
- Датчик TS100
- Мера шероховатости образцовая эталонная
- Штатив использования (сталь)
- Шина RS 232
- ЗУ 220В/ 110В, 50 Гц
- Отвертка для настройки
- Руководство
- Гарантийный талон
- Футляр транспортировочный
- Защитный чехол датчика.
Дополнительная информация:
Измеритель шероховатости TR210 внесен в Госреестр средств измерений Российской Федерации №20666-08
